Асинхронні електродвигуни однофазні 220В (АІРе) – це побутові або малопотужні промислові двигуни для підключення до однофазної мережі 220 Вольт 50 Гц. Лінійка потужностей – 120 Вт до 3 квт. Стандартне маркування для компактних китайських, радянських, українських та білоруських двигунів – АІРе. Мають уніфікований пристрій, габаритні розміри, схеми підключення, монтажні виконання фланцеве та на лапах.
Також можливе підключення трифазних двигунів АІР до 5,5 кВт до 1ф мережі 220В через конденсатор із втратою до 35% номінальної потужності.
Каталог двигунів АИРе
| Потужність | Моделі однофазних електродвигунів на 220В | ||
| кВт | Вт | 3000 об/хв | 1500 об/хв |
| 0,25 | 250 | АИРЕ56В2 | АИРЕ63А4 |
| 0,25 | 250 | АИРЕ56В2 | АИРЕ63А4 |
| 0,37 | 370 | АИРЕ63А2 | АИРЕ63В4 |
| 0,55 | 550 | АИРЕ63В2 | АИРЕ71А4 |
| 0,75 | 750 | АИРЕ71А2 | АИРЕ71В4 |
| 1,1 | 1100 | АИРЕ71С2 | АИРЕ80А4 |
| 1,5 | 1500 | АИРЕ80А2 | АИРЕ80С4 |
| – | АИРЕ90L4 | ||
| 2,2 | 2200 | АИРЕ80С2 | АИРЕ100S4 |
| АИРЕ90LA2 | – | ||
| 3 | 3000 | АИРЕ90L2 | – |
| АИРЕ100L2 | |||
Технічні характеристики
Побутові однофазні електродвигуни АІРе працюють у парі з конденсатором від мережі змінного струму, частотою 50 Гц, напругою 220, 230 В. Ступінь захисту міні двигуна IP54, клас нагрівальностійкості F, клімат: У2, У3, УХЛ4.
| Технічні характеристики електродвигунів АІРЕ | |||||||||
| Маркування двигуна | Потужність, кВт | Об/хв | Напруга, В | Струм, А | ККД, % | Кокф. потужн | Мпуск/ Мном | Iпуск/ Iном | Маса, кг |
| АИРЕ 56A2 | 0,12 | 2800 | 220 | 1,0 | 56 | 0,95 | 0,4 | 4,0 | 3,3 |
| АИРЕ 56A4 | 0,12 | 1400 | 220 | 1,2 | 50 | 0,94 | 0,82 | 3,7 | 3,5 |
| АИРЕ 56B2 | 0,18 | 2800 | 220 | 1,6 | 56 | 0,92 | 0.6 | 3,8 | 3,5 |
| АИРЕ 56B4 | 0,18 | 1400 | 220 | 1,7 | 51 | 0,95 | 1,2 | 4,0 | 4,0 |
| АИРЕ 56C2 | 0,25 | 2800 | 220 | 2,0 | 60 | 0,95 | 0,85 | 3,9 | 4,2 |
| АИРЕ 63A2 | 0,37 | 2800 | 220 | 2,9 | 62 | 0,95 | 1,3 | 4,8 | 9,1 |
| АИРЕ 63A4 | 0,25 | 1400 | 220 | 2,2 | 55 | 0,95 | 1,7 | 4,0 | 6,5 |
| АИРЕ 63B2 | 0,55 | 2800 | 220 | 4,2 | 63 | 0,95 | 1,9 | 4,8 | 9,3 |
| АИРЕ 63B4 | 0,37 | 1400 | 220 | 3,0 | 59 | 0,95 | 2,5 | 4,0 | 7,1 |
| АИРЕ 71A2 | 0,55 | 2800 | 220 | 4,1 | 64 | 0,95 | 2,6 | 4,5 | 11 |
| АИРЕ 71A4 | 0,37 | 1400 | 220 | 2,9 | 62 | 0,95 | 2,9 | 4,0 | 8,5 |
| АИРЕ 71B2 | 0,75 | 2790 | 220 | 5,2 | 67 | 0,92 | 0,4 | 4,0 | 9,6 |
| АИРЕ 71B4 | 0,55 | 1340 | 220 | 4,3 | 64 | 0,92 | 0,4 | 3,5 | 9,6 |
| АИРЕ 71C2 | 1,1 | 2790 | 220 | 7,4 | 68 | 0,95 | 0,4 | 4,0 | 10,5 |
| АИРЕ 71C4 | 0,75 | 1390 | 220 | 5,1 | 66 | 0,92 | 0,4 | 3,5 | 10,3 |
| АИРЕ 80B2 | 1,5 | 2790 | 220 | 10,0 | 69 | 0,95 | 0,4 | 4,5 | 15,1 |
| АИРЕ 80B4 | 1,1 | 1350 | 220 | 7,2 | 71 | 0,95 | 0,32 | 4,0 | 15,1 |
| АИРЕ 80C2 | 2,2 | 2790 | 220 | 13,9 | 73 | 0,95 | 0,3 | 4,5 | 15,9 |
| АИРЕ 80C4 | 1,5 | 1350 | 220 | 9,8 | 72 | 0,95 | 0,32 | 4,5 | 15,1 |
| АИРЕ 90L2 | 3,0 | 2800 | 220 | 18,2 | 79 | 0,95 | 0,45 | 3,4 | 28,1 |
| АИРЕ 100S4 | 2,2 | 1440 | 220 | 17,6 | 75 | 0,95 | 0,4 | 3,2 | 27,9 |

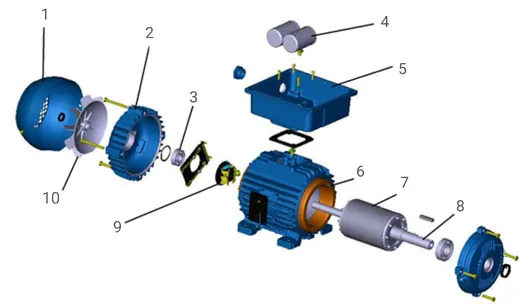

Улаштування
- Кожух вентилятора
- Підшипникові щити
- Підшипники
- Конденсатори
- Борно
- Статор
- Ротор
- Вал
- Центробіжний перемикач
- Вентилятор
Маркуванння підшипників
| Габарит | Маркування однофазного двигуна | Маркування підшипника | |
| Приводний кінець вала | Зі сторони вентилятора | ||
| 63 | АИРЕ63А2, АИРЕ63В2, АИРЕ63А4, АИРЕ63В4 | 6201-2RZ | |
| 71 | АИРЕ71А2, АИРЕ71А4, АИРЕ71С2, АИРЕ71В4, АИРЕ71B2, АИРЕ71C4 | 6202-2RZ | |
| 80 | АИРЕ80А2, АИРЕ80А4, АИРЕ80B2, АИРЕ80B4, АИРЕ80C2, АИРЕ80C4 | 6204-2RZ | |
| 90 | АИРЕ90L2, АИРЕ90LA2, АИРЕ90L4 | 6205-2RZ | |
| 100 | АИРЕ100L2, АИРЕ100S4 | 6206-2RZ | |
Схема підключення, пускачі, вимикачі і реверс

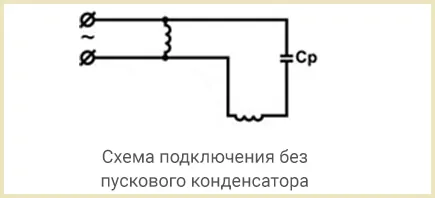

Однофазні електродвигуни мають робочу та пускову обмотку. У них однакова кількість пазів та потужність. При цьому пускова обмотка підключена до мережі через робочий конденсатор – фазозсувний елемент.

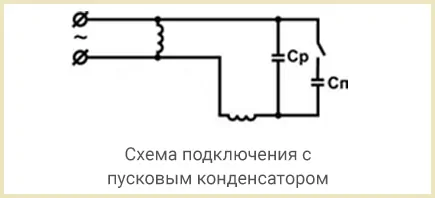

Для досягнення вищого моменту необхідно паралельно до робочого конденсатора підключити пусковий. Місткість якого зазвичай у 2-3 рази перевищує робітник. Ось приклад підключення конденсаторного однофазного двигуна з важким пуском:

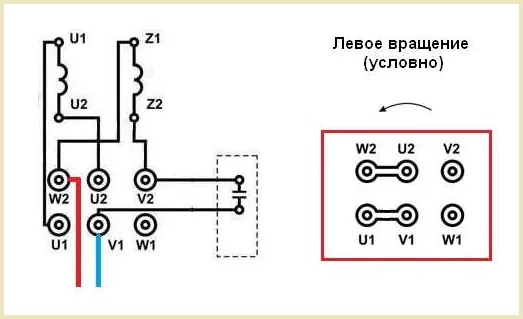

Схема підключення обмоток для прямого обертання і реверса
Для підключення двигуна в прямому напрямку потрібно подати змінну напругу 220В на клеми W2 і V1, а перемички поставити між клем U1-W2 і V1-U2.
Підключити з реверсом – змінити обертання вала однофазного конденсаторного двигуна. Живлення подається на клеми W2 і V1, але перемички на U1-V1 і W2-U2.
Підключення трифазних двигунів до однофазної мережі 220В через конденсатор
Промислові трифазні електродвигуни АІР та 4А нерідко намагаються пристосувати для приводу саморобних верстатів. Для цього необхідно правильно підключити його до однофазної мережі 220В.
Найпростіший і ефективніший спосіб – підключення третьої обмотки через фазозсувний конденсатор. При цьому корисна потужність досягає 65% можливої потужності трифазному режимі. Для нормальної роботи двигуна АІР із конденсаторним пуском, ємність конденсатора потрібно змінювати, залежно від частоти обертання.
Де купити однофазний двигун в Україні
При покупці однофазного двигуна, крім технічних характеристик, необхідно визначитися з ціновою категорією та виробником. Системи якості запропонують вибір та допоможуть у ньому розібратися. Від радянських та білоруських однофазних моторів до сучасних китайських та українських. Форма оплати – з ПДВ, без ПДВ з чеком, післяплатою по Україні.
Цени і виробники
Більш надійні українські та білоруські двигуни мають найбільшу ціну. Китайські однофазники бувають різного рівня якості – від найдешевших з мінімальним запасом ресурсу та стійкості до навантажень до порівнянних за надійністю та ціною з вітчизняними АІРе. Фланцеве виконання збільшує вартість на 5%.
Підбирайте асинхронні однофазні двигуни під мережу 220В із фахівцями Систем Якості – високошвидкісні та низькошвидкісні, під побутові чи промислові потреби, від малопотужних до 4 та 5,5 кВт.
