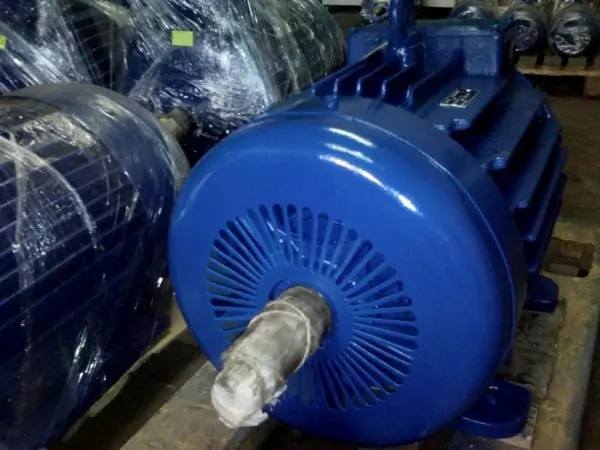

Кранові електродвигуни МТН, МТФ та МТКН – це поширені промислові асинхронні двигуни для кранів та підйомних механізмів, характерні стійкістю до роботи в режимі S3 з частими пусками та зупинками, перевантаженням, вібрацією та трясінням.

У даному каталозі зібрані довідкові та обмотувальні дані, технічні характеристики, габаритні розміри, монтажні виконання, розшифровки маркувань, ціни та ціноутворення для асинхронних кранових двигунів МТН, MTF, MTKF, МТКН. Усі параметри, щоб правильно вибрати та купити крановий електродвигун. Для отримання детальної технічної інформації та особливостей – натисніть на маркування двигуна в таблиці.

Для швидкої навігації переходьте до необхідного розділу

Каталог кранових електродвигунів з фазним ротором МТН і MTF

Електродвигун	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв
MTH 011-6	1.4	1000	MTH 312-8	11	700	MTH 512-8	37	700
MTH 012-6	2.2	1000	MTH 411-6	22	1000	MTH 611-6	75	1000
MTH 111-6	3.5	1000	MTH 411-8	15	700	MTH 611-10	45	600
MTH 112-6	5.0	1000	MTH 412-6	30	1000	MTH 612-10	60	600
MTH 211-6	7.5	1000	MTH 412-8	22	700	MTH 613-6	110	1000
MTH 311-6	11	1000	MTH 511-6	37	1000	MTH 613-10	75	600
MTH 311-8	7.5	700	MTH 511-8	30	700
MTH 312-6	15	1000	MTH 512-6	55	1000

Каталог електродвигунів серії 4МТ, 4МТН і 4МТМ

Двигун	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв
4МТН132LA6	5,5	1000	4МТ 200LB8	22	700	4МТН(М) 280S6	75	1000
4МТН132LB6	7,5	1000	4МТМ 225М6	37	1000	4МТН(М) 280S10	45	600
4МТ 200LA6	22	1000	4МТН(М) 225М8	30	700	4МТН(М)280М10	60	600
4МТ 200LA8	15	700	4МТН(М) 225L6	55	1000	4МТН(М) 280L6	110	1000
4МТ 200LB6	30	1000	4МТН(М) 225L8	37	700	4МТН(М) 280L10	75	600

Каталог кранових двигунів з короткозамкнутим ротором МТКН і MTKF

Двигун	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв	Маркування	Потужність, кВт	об/хв
МТКН 011-6	1.4	1000	МТКН 311-6	11	1000	МТКН 412-6	30	1000
МТКН 012-6	2.2	1000	МТКН 311-8	7.5	700	МТКН 412-8	22	700
МТKН 111-6	3.5	1000	МТКН 312-6	15	1000	МТКН 511-6	37	1000
МТKН 112-6	5.0	1000	МТКН 312-8	11	700	МТКН 511-8	30	600
МТКН 211 А6	5.5	1000	МТКН 411-6	22	1000	МТКН 512-6	55	600
МТКН 211 В6	7.5	1000	МТКН 411-8	15	700	МТКН 512-8	37	1000

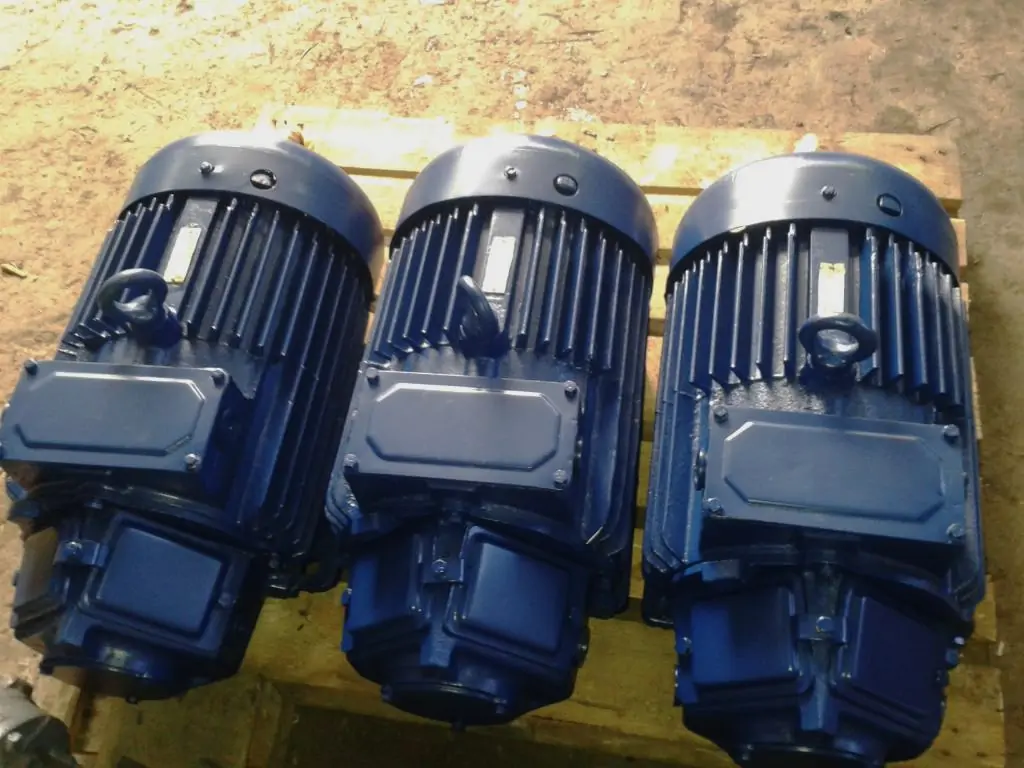

Довідка за фазним електродвигуном МТФ, ДМТФ і МТН

Фазні електродвигуни – використовуються при необхідності підвищеного регулювання пускових струмів і частоти обертання. Більша кількість витків обмотки ротора, забезпечує більш високий обертаючий момент і стійкість частим пускам, перевантаженням, гальмуванню і реверсу. Встановлюється на кранові лебідки підйому в комплекті з гальмівними шківами, гальмами ТКГ, муфтами МЗ чи МЗП.
Конструктивні характеристики:

высока перевантажна здатність;
великі пускові моменти;
швидкий розгін;
високий клас температуростійкості ізоляції.

Розшифровка маркування

На шильдику (бірці) вказані умовні позначення та обмотувальні дані електродвигуна: тип мотора, габарит, заводський номер, кількість фаз і частота, потужність, схема підключення, клас ізоляції, номінальна напруга та струми, кількість обертів, вага, режим роботи, ГОСТ.
Відмінності маркування МТF та MTН у класі нагрівальностійкості ізоляції згідно з ГОСТ 8865-87:

F – гранична температура нагріву ізоляції 150 °С;
Н – ізоляція витримує температуру до 180 °С.

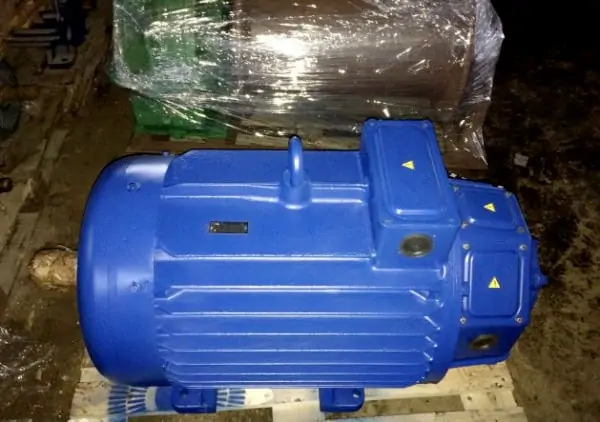

Особливості фазного ротора

Кранові фазні електродвигуни мають трифазну обмотку ротора, висновки якої підключені до контактних кільців. Через щітки та контактні кільця, підключається пускорегулюючий реостат – виконує роль опору, знижує пусковий струм та збільшує пусковий момент до максимального значення. Призначені для приводу механізмів, запуск яких відбувається при великих навантаженнях або потрібне плавне регулювання швидкості обертання.

Виробники

Лідером серед виробників кранових електродвигунів – «Сибелектромотор» м. Томськ. Випускає електричні двигуни від 011 до 613 габарита з потужністю 1,4–110 кВт.
Всі виробники:

«Ржевський кранобудівний завод» – мотори МТF і МТН, в габаритах 1, 3 і 4.
«Бавленський електромеханічний завод» – аналоги ДМТH, ДМТF, АМТH, АМТF.
«Сафонівський електромашинобудівний завод» – єдиний російський виробник електромоторів в 711, 712, 713 габаритах, потужністю 110–160 кВт
«Сибелектромотор» – на більшість українських підприємств, встановлені кранові електродвигуни саме цього виробника.

Ціни

Крановий електродвигун	Ціна, грн
Крановий електродвигун	без НДС	з НДС
МТФ 012-6	8000	9600
МТФ 112-6	9800	11760
МТН 312-6	18300	21960
МТН 312-8	18300	21960
МТН 411-8	20000	24000
МТН 412-8	30000	36000

Актуальні ціни на найбільш популярні кранові двигуни МТН на 13.05.2019 від виробника Сибелектромотор зі складських запасів. Вартість вказана за монтажне виконання «лапи 1 кінець валу».

Ціни на кранові двигуни навіть невеликої потужності досить високі, а на деякі рідкісні позиції, наприклад фланцеві з 2 валами, може доходити до 50000 грн з ПДВ за двигун потужністю всього 22 кВт. Китайські аналоги МТНУ та МТКНУ за вартістю трохи поступаються російським, хоча сервіс фактор у них набагато нижчий.

Довідка по короткозамкнутим МТКН і МТКФ

Електродвигуни з короткозамкненим ротором застосовуються рідше ніж із фазним. Причина – низький пусковий момент та високі пускові струми. Не підходять для застосування у приводах, що працюють у важких режимах, зумовлено низькою частотою включень та складністю регулювання швидкості обертання. Бувають одно- та двошвидкісні.

Розшифровка маркування

MT – маркування моделі;
К – з короткозамкнутим ротором;
F, H – клас температуростійкості ізоляції;
311 – габарит мотора;
6 – кількість полюсів.
У1 – кліматичне виконання і категорія розміщення.

Особеливості і виробників

На відміну від загальнопромислових, розраховані на короткочасні режими роботи та широку зміну навантажень. У зв’язку з цим мають підвищений запас міцності деталей, механічних вузлів і високі обмотувальні дані.

Умовні позначення маркування вітчизняних і китайських виробників:

Китай – МТКНУ;
Вітчизняні – МТКН, MTKF, ДМТКF, ДМТКН, АМТКF, АМТКН.

Китайські мотори-аналоги МТКНУ часто не справляються з такими важкими режимами роботи і швидко виходять з ладу. Виробниками якісних одношвидкісних та двошвидкісних двигунів є: «Сибелектромотор», Ржевський та Бавленський заводи – висока якість, але для багатьох підприємств ціна висока та неприйнятна.

«Системи Якості» можуть поставити новий російський мотор, підготовити двигун зі складських запасів (що на порядок дешевше) або відрмонтувати ваш старий.

Де купувати?

Так як в Україні кранові двигуни не виробляють, Ви можете купити електродвигуни МТН зі складських запасів, китайські аналоги.

По співвідношенню ціни та надійності, краще купити двигун МТН зі зберігання – є передпродажна підготовка, випробовування на стендах, технічні параметри ідентичні новим моторам. Строк поставки 2–7 днів, в залежності від габариту та виконання.
Китайські електромотори – хороша ціна, мінімальний термін поставки, але якість низька. Низька стійкість до короткочасних перевантажень, сервіс фактор дорівнює одиниці.

«Системи Якості» має великий запас кранових електродвигунів МТF, МТН, МТКН, МТКF, ДМТH, ДМТF, ДМТКF, ДМТКН з фазним і КЗ ротором на своєму складі, провести професІйний ремонт. Для прикладу, ціна перемотки статора і ротора електромотора МТН 411-6 (аналог – двигун 4МТ 200LA6) з фазним ротором – 19000 грн.

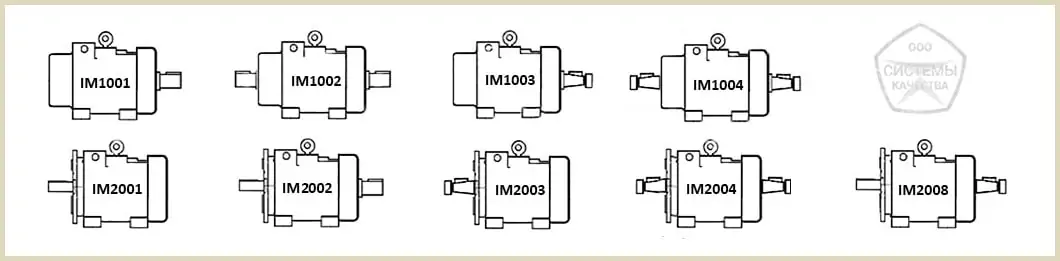

Тип монтажного виконання

За типом монтажного виконання, бувають з фланцем і на лапах. Розрізняють з тормозом і без, з циліндричним чи конічним валом. Під час покупки, треба завчасно визначитися з вище згаданими параметрами – впливає на вартість.

Виконання	Позначення
Виконання	Циліндричний	Конічний
Лапи 1 кінець валу	1001	1003
Лапи 2 кінця валу	1002	1004
Лапи-фланець 1 кінець валу	2001	2003
Лапи-фланець 2 кінця валу	2002	2004
Вертикальний фланець 1 кінець валу	2011	2013
Вертикальний фланець 2 кінця валу	2012	2014

Розміри валів

Маркування електродвигуна		Діаметр вала, мм	Довжина вала, мм	h	Вал
MTF 011-6	MTKF 011-6	28	60	112	цил.
MTF 012-6	MTKF 012-6	28	60	112
MTF 111-6	MTKF 111-6	35	80	132
MTF 112-6	MTKF 112-6	35	80	132
MTF 211А6	MTKF 211А6	40	110	160
MTF 211В6	MTKH 211В6	40	110	160
MTF 311-6	MTKF 311-6	50	110	180
MTF 311-8	MTKF 311-8	50	110	180
MTF 312-6	MTKF 312-6	50	110	180
MTF 312-8	MTKF 312-8	50	110	180
МТФ 411-6	MTKF 411-6	65	140	225	конус
МТФ 411-8	MTKF 411-8	65	140	225
МТФ 412-6	MTKF 412-6	65	140	225
МТФ 412-8	MTKF 412-8	65	140	225
МТФ 511-8	MTKF 511-8	70	140	250
МТФ 512-8	MTKF 512-8	70	140	250
MTH 611-10	–	90	170	315
MTH 612-10	–	90	170	315
MTH 613-10	–	90	170	315
MTH 711-10	–	110	210	400
MTH 712-10	–	110	210	400
MTH 713-10	–	110	210	400

«Системы якості» – Ваш надійний постачальник кранових двигунів і кранових колес.
