Електродвигун МТН 411-6, MTF 411-6

электродвигатель МТН 411-6 22 квт 960 об
Електродвигун МТН 411-6 – асинхронний крановий електродвигун потужністю 22 кВт і частотою обертання 960 об/хв. Призначений для експлуатації в режимі роботи S3 (повторно короткочасний режим ГОСТ Р52776), живлення від трифазної мережі 220/380 Вольт. На відміну від МТФ 411-6 і МТВ 411-6, має підвищену термостійкість ізоляції та використовується в металургії.

Ціна

від 52000 грн

Характеристики МТН 411-6, MTF 411-6

У таблиці вказані основні характеристики з паспорта кранових двигунів МТН 411-6, MTF 411-6 з фазним ротором: фактична частота обертання валу, потужність та коефіцієнт потужності, напруга, номінальний струм статора та ротора, вага тощо.

Тип двигуна Технічні характеристики
N, об/хв Р, кВт U, В Розміри вала, мм КПД, % Соs ф I номінальний, А Ковзання, % Клас захисту Маса, кг
Ø L Статора Ротора
МТН 411-6 960 22 220/380 65 225 87 0,82 83/48 61,1 3,5 IP 54 347
MTF 411-6
МТВ 411-6

Термічний клас ізоляції

Крановый двигатель МТКНЗалежно від термостійкості ізоляції кранові двигуни 411-6 поділяються на:

  • MTH 411-6 – клас ізоляції h – до 180 °C;
  • MTF 411-6 – клас ізоляції f – до 150 °C;
  • MTB 411-6 – клас ізоляції b – до 130 °C.

Креслення та розміри MTH 411-6

На кресленнях відображені габаритні, приєднувальні та установчі розміри електродвигуна MTH 411-6 22 кВт 960 оборотів у фланцевому виконанні та на лапах виробництва Сибелектромотор. Для перегляду креслення – натисніть на зображення.

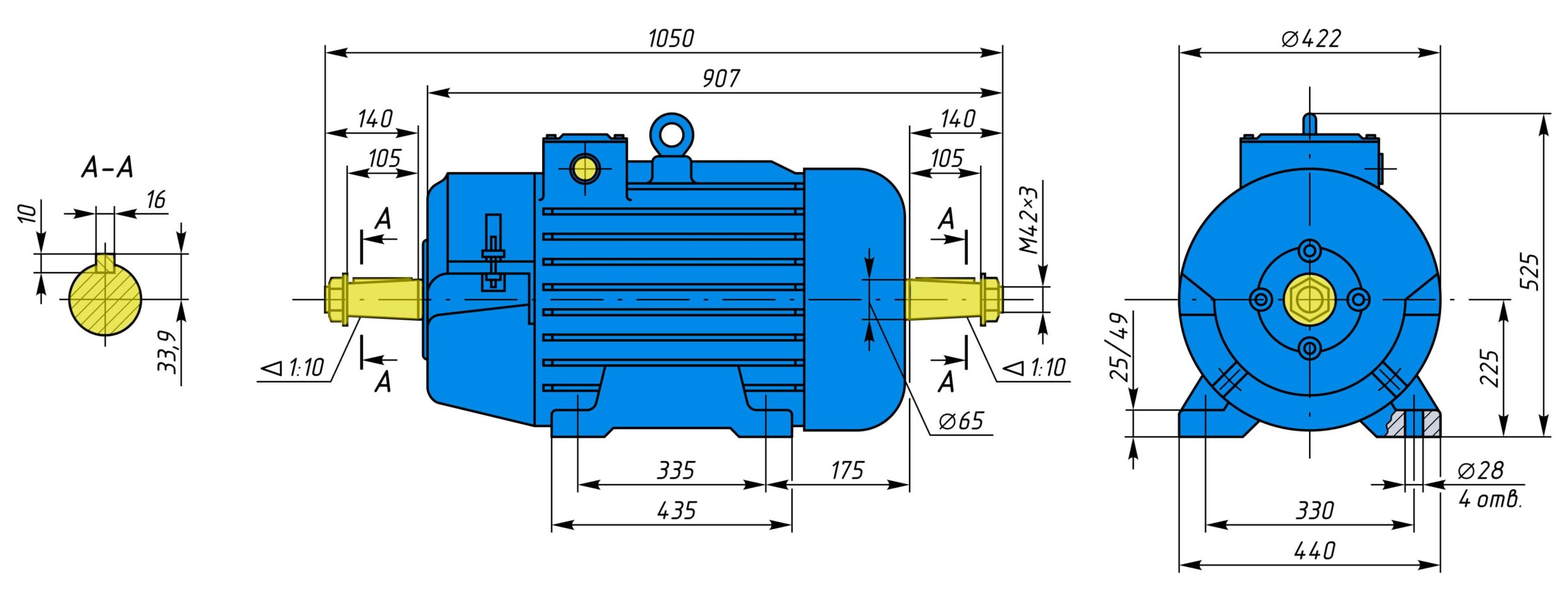

Креслення та розміри MTF 411-6 22 960 на лапах

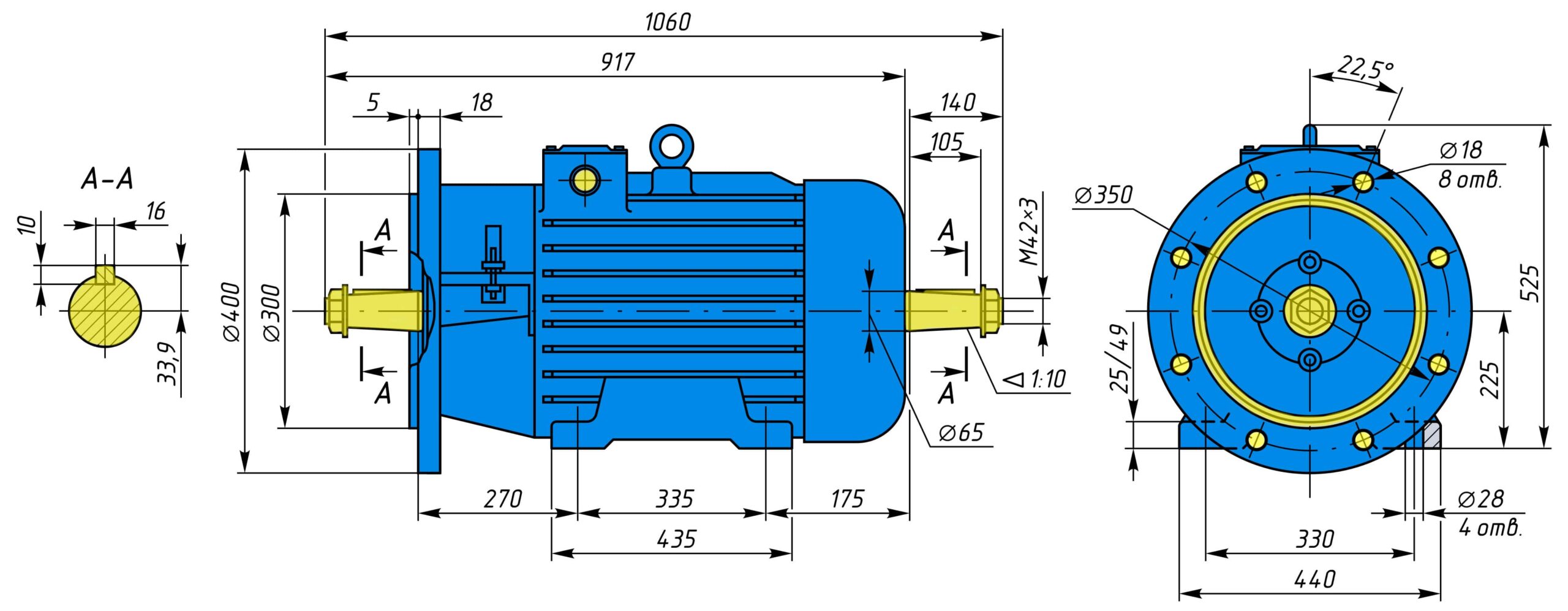

Креслення та розміри MTH 411-6 з фланцем

Розшифровка маркування МТН 411-6

Розшифровка маркування МТН 411-6 У3

  • MT – серія кранового двигуна;
  • H (F) – нагрівальність ізоляції обмотки (ГОСТ Р 51689);
  • 4 – габарит;
  • 1 – порядковий номер серії;
  • 1 – довжина сердечника статора;
  • 6 – кількість полюсів;
  • У – кліматичне виконання;
  • 3 – категорія розміщення (ГОСТ 15150-69).

Монтажні виконання двигуна MTH 411-6

Стандартні монтажні виконання електродвигунів MTH 411-6 наведені нижче на схемах. Виконання з прямим циліндричним валом, подовжений або нестандартним діаметром валу можуть бути виготовлені за Вашим замовленням. У двигунах із двома кінцями валу, сума навантажень не повинна перевищувати номінальну для даного типу.

IM 1003 - лапи, один конічний вал з різьбленням та гайкою
МТН 411-6 IM 1004 - двовальний - лапи, два конічні вали
МТФ 411-6 IM 2003 - лапи-фланець, один конічний вал зі шпонкою
IM 2004 - лапи-фланець, два кінці валу

Купити електродвигун МТН 411-6 22 квт 960 об/хв

В Україні можна придбати електродвигун МТН 411-6 виробництва країн колишнього СНД чи Китай:

  • Двигуни MTF 411-6 та MTH 411-6 заводів «Сібелектромотор» та «Ржевський крановий» зберігаються на складі Систем Якості. Перед продажем електродвигуни МТН 411-6 та МТФ 411-6 проходять передпродажну підготовку та випробування. За висновком ВТК видається нова реальна гарантія 12 місяців.
  • Китайські кранові МТНУ поточного року випуску поставляються за 1-3 дні та мають актуальну гарантію виробника.

Підберемо крановий електродвигуни МТН 411-6, МТФ 411-6 з фазним ротором для мостових та козлових кранів, лебідок, металургійних агрегатів, баштових кранів та інших механізмів підйому.

Ціна двигуна MTF 411-6, МТН 411-6

На відміну від загальнопрому, двигуни MTF 411-6, МТН 411-6 схильні до більш жорстких експлуатаційних умов: часті включення, постійні вібрації, трясіння та перехідні моменти. Тому мають надійнішу конструкцію, що відбивається на вартості.

Крановий електродвигун 22 кВт 960 об/хв Ціна, грн з ПДВ
МТН 411-6 52608
МТН 411-6 БУ* від 40000
МТФ 411-6 52000
МТВ 411-6 52000
Виробництво України не існує

Ціна кранового двигуна 22 кВт 960 оборотів без ПДВ від ФОП нижча ніж з ПДВ, суму знижки уточнюйте у менеджера.

Телефонуйте нам для будь-яких технічних консультацій щодо електродвигунів МТН 411-6, узгодження цін та умов купівлі!
