Електродвигун МТН 511-8

електродвигун МТН 511-8 30 квт 715 об
Електродвигун МТН 511-8 – асинхронний крановий електродвигун потужністю 30 кВт і частотою обертання 715 об/хв. Призначений для експлуатації в режимі роботи S3 (повторно короткочасний режим ГОСТ Р52776), живлення від трифазної мережі 220/380 Вольт. На відміну від МТФ 511-8 і МТВ 511-8, має підвищену термостійкість ізоляції та використовується в металургії.

Ціна

від 93000 грн

Характеристики МТН 511-8, MTF 511-8

У таблиці вказані основні характеристики з паспорта кранових двигунів МТН 511-8, MTF 511-8 з фазним ротором: фактична частота обертання валу, потужність та коефіцієнт потужності, напруга, номінальний струм статора та ротора, вага тощо.

Тип двигуна Технічні характеристики
N, об/хв Р, кВт U, В Розміри вала, мм КПД, % Соs ф I номінальний, А Клас захисту Маса, кг
Ø L Статора Ротора
МТН 511 8 715 30 220/380 70 250 87 0,77 117/68.1 81.3 IP 54 404
МТF 511-8
МТВ 511-8

Термічний клас ізоляції

Крановий двигун МТКНЗалежно від термостійкості ізоляції кранові двигуни 511-8 поділяються на:

  • MTH 511-8 – клас ізоляції h – до 180 °C;
  • MTF 511-8 – клас ізоляції f – до 150 °C;
  • MTB 511-8 – клас ізоляції b – до 130 °C.

Креслення та розміри MTH 511-8

На кресленнях відображені габаритні, приєднувальні та установчі розміри електродвигуна MTH 511-8 30 кВт 715 оборотів у фланцевому виконанні та на лапах виробництва Сибелектромотор. Для перегляду креслення – натисніть на зображення.

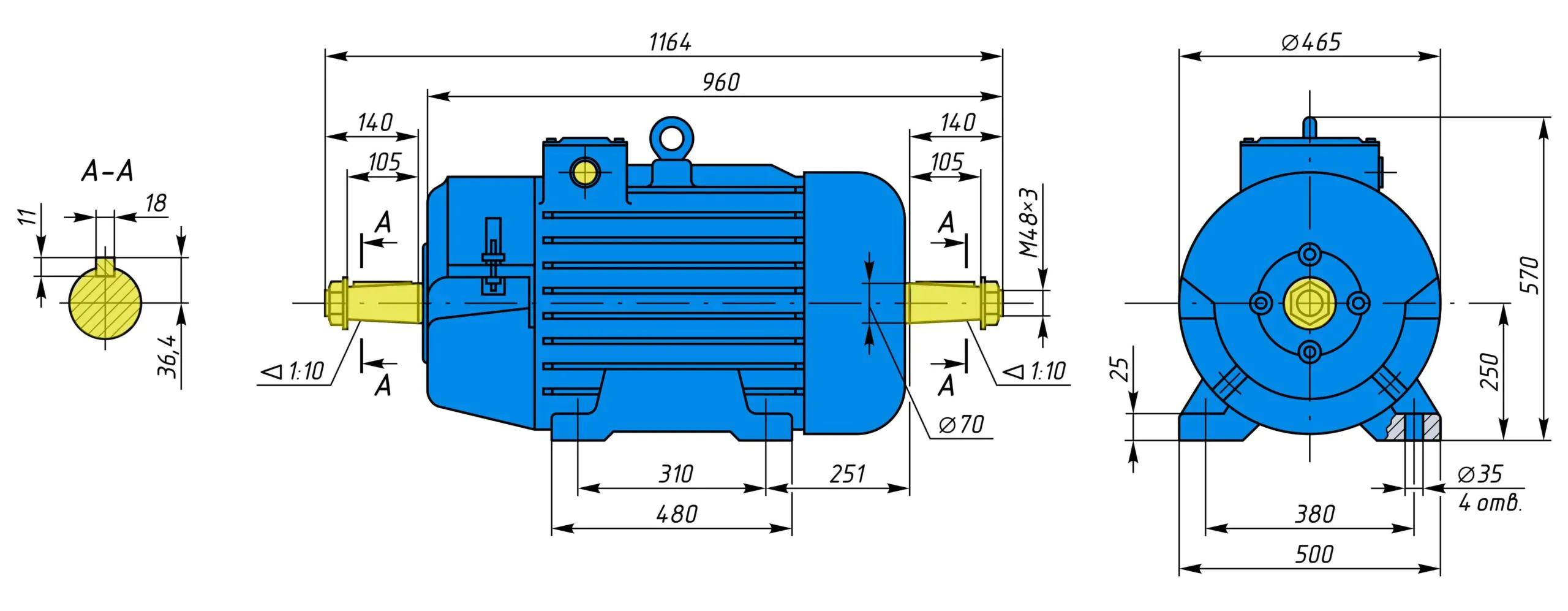

Креслення та розміри MTF 511-8 30 715 на лапах

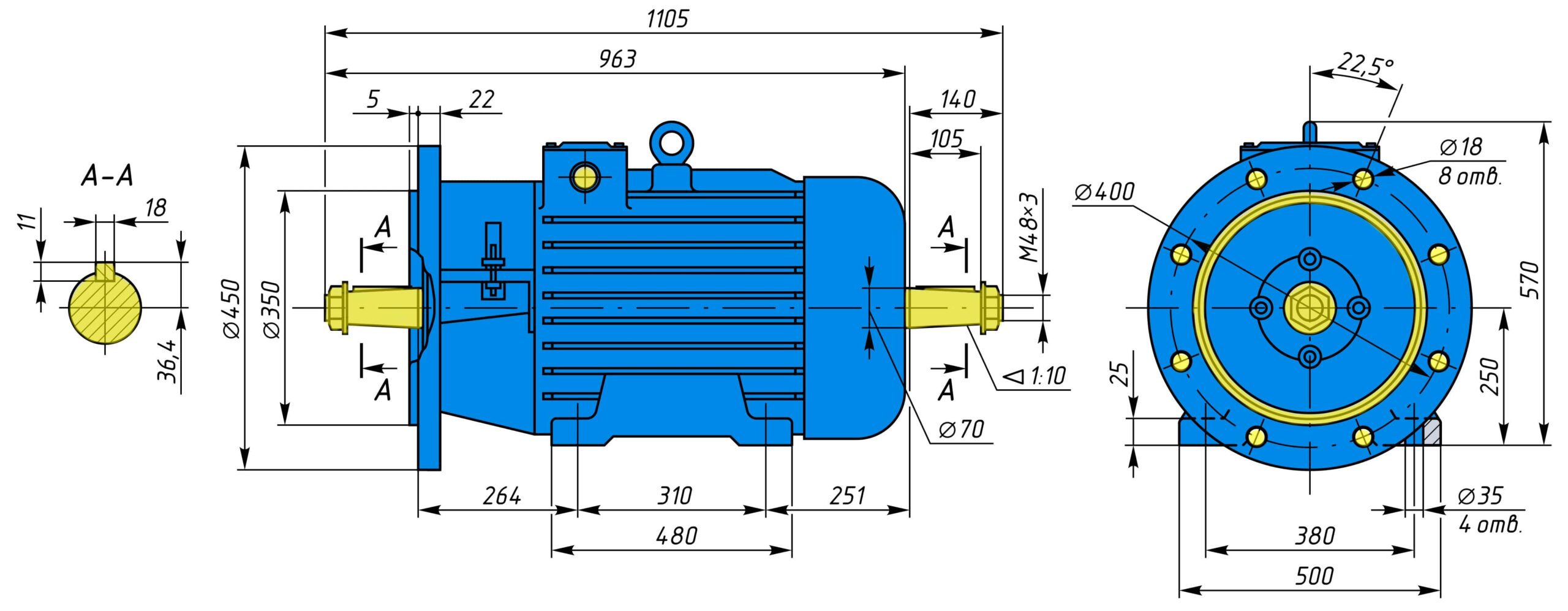

Креслення та розміри MTH 511-8 з фланцем

Розшифровка маркування МТН 511-8

Розшифровка маркування двигуна МТН 511-8

  • MT – серія кранового двигуна;
  • H (F) – нагрівальність ізоляції обмотки (ГОСТ Р 51689);
  • 5 – діаметр листів статора;
  • 1 – порядковий номер серії;
  • 1 – довжина сердечника статора;
  • 8 – кількість полюсів;
  • У – кліматичне виконання;
  • 3 – категорія розміщення (ГОСТ 15150-69).

Монтажні виконання двигуна MTH 511-8

Стандартні монтажні виконання електродвигунів MTH 511-8 наведені нижче на схемах. Виконання з прямим циліндричним валом, подовжений або нестандартним діаметром валу можуть бути виготовлені за Вашим замовленням. У двигунах із двома кінцями валу, сума навантажень не повинна перевищувати номінальну для даного типу.

IM 1003 - лапи, один конічний вал з різьбленням та гайкою
МТН 511-8 IM 1004 - двовальний - лапи, два циліндричні вали
МТФ 511-8 IM 2003 - лапи-фланець, один конічний вал зі шпонкою
IM 2004 - лапи-фланець, два кінці валу

Купити електродвигун МТН 511-8 30 квт 715 об/хв

В Україні можна придбати електродвигун МТН 511-8 виробництва країн колишнього СНД чи Китай:

  • Двигуни MTF 511-8 та MTH 511-8 заводів «Сібелектромотор» та «Ржевський крановий» зберігаються на складі Систем Якості. Перед продажем електродвигуни МТН 511-8 та МТФ 511-8 проходять передпродажну підготовку та випробування. За висновком ВТК видається нова реальна гарантія 12 місяців.
  • Китайські кранові МТНУ поточного року випуску поставляються за 1-3 дні та мають актуальну гарантію виробника.

Підберемо крановий електродвигуни МТН 511-8, МТФ 511-8 з фазним ротором для мостових та козлових кранів, лебідок, металургійних агрегатів, баштових кранів та інших механізмів підйому.

Ціна двигуна MTF 511-8, МТН 511-8

На відміну від загальнопрому, двигуни MTF 511-8, МТН 511-8 схильні до більш жорстких експлуатаційних умов: часті включення, постійні вібрації, трясіння та перехідні моменти. Тому мають надійнішу конструкцію, що відбивається на вартості.

Крановий електродвигун 30 кВт 715 об/хв Ціна, грн з ПДВ
МТН 511-8 93708
МТН 511-8 БУ* від 60000
МТФ 511-8 93000
МТВ 511-8 93000
Виробництво України не існує

Ціна кранового двигуна 30 кВт 715 оборотів без ПДВ від ФОП нижча ніж з ПДВ, суму знижки уточнюйте у менеджера.

Телефонуйте нам для будь-яких технічних консультацій щодо електродвигунів МТН 511-8, узгодження цін та умов купівлі!
