Електродвигун МТН 611-10

електродвигун МТН 611-10 45 квт 570 об
Електродвигун МТН 611-10 – асинхронний крановий електродвигун потужністю 45 кВт і частотою обертання 570 об/хв. Призначений для експлуатації в режимі роботи S3 (повторно короткочасний режим ГОСТ Р52776), живлення від трифазної мережі 220/380 Вольт. На відміну від МТФ 611-10 і МТВ 611-10, має підвищену термостійкість ізоляції та використовується в металургії.

Ціна

від 146000 грн

Характеристики МТН 611-10, MTF 611-10

У таблиці вказані основні характеристики з паспорта кранових двигунів МТН 611-10, MTF 611-10 з фазним ротором: фактична частота обертання валу, потужність та коефіцієнт потужності, напруга, номінальний струм статора та ротора, вага тощо.

Тип двигуна Характеристики
N, об/хв Р, кВт U, В Розміри вала, мм КПД, % Соs ф I номінальний, А Клас захисту Маса, кг
Ø L Статора Ротора
МТН 611-10 570 45 220/380 90 315 87 0,76 94 151 IP 54  666
МТF 611-10
МТВ 611-10

Термічний клас ізоляції

Крановий двигун МТКНЗалежно від термостійкості ізоляції кранові двигуни 611-10 поділяються на:

  • MTH 611-10 – клас ізоляції h – до 180 °C;
  • MTF 611-10 – клас ізоляції f – до 150 °C;
  • MTB 611-10 – клас ізоляції b – до 130 °C.

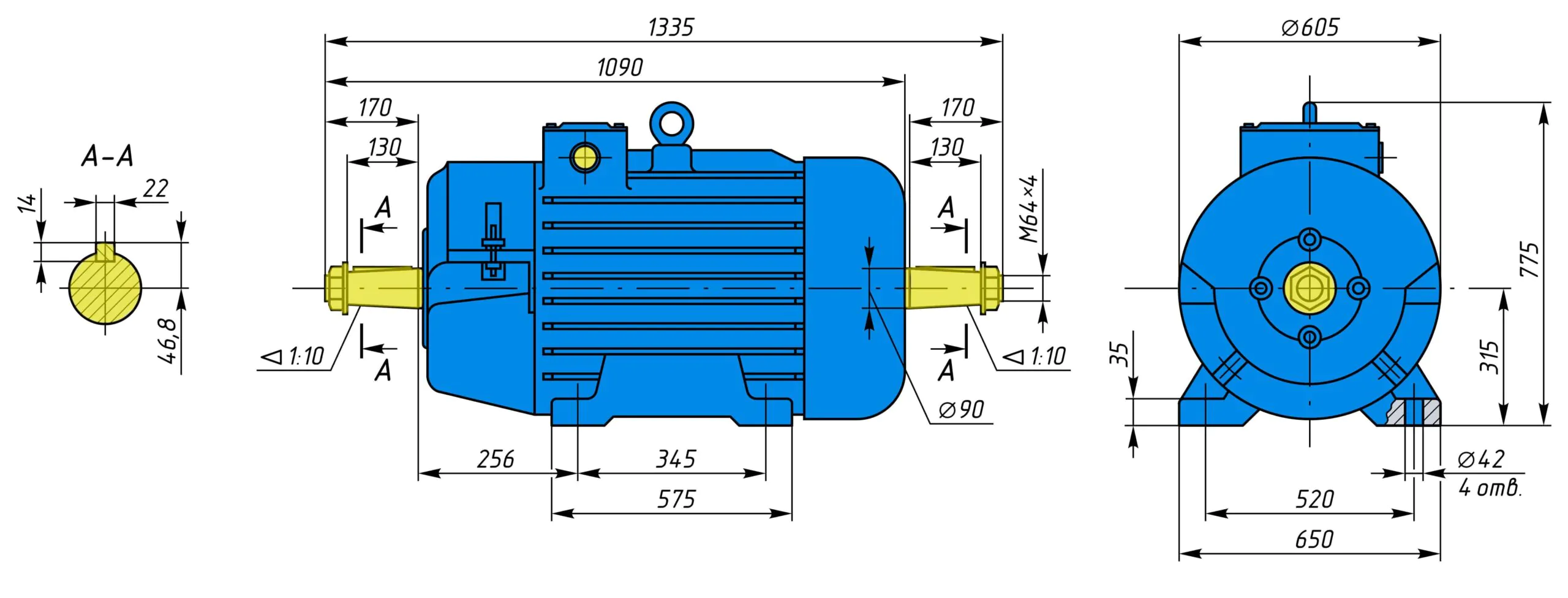

Креслення та розміри MTH 611-10

На кресленнях відображені габаритні, приєднувальні та установчі розміри електродвигуна MTH 611-10 45 кВт 570 оборотів у фланцевому виконанні та на лапах виробництва Сибелектромотор. Для перегляду креслення – натисніть на зображення.

Креслення і розміри MTF 611-10 45 570 на лапах

Розшифровка маркування МТН 611-10

Розшифровка маркування двигуна МТН 611-10

  • MT – серія кранового двигуна;
  • H (F) – нагрівальність ізоляції обмотки (ГОСТ Р 51689);
  • 6 – габарит (діаметр листів статора);
  • 1 – порядковий номер серії;
  • 1 – довжина сердечника статора;
  • 10 – кількість полюсів;
  • У – кліматичне виконання;
  • 3 – категорія розміщення (ГОСТ 15150-69).

Монтажні виконання двигуна MTH 611-10

Стандартні монтажні виконання електродвигунів MTH 611-10 наведені нижче на схемах. Виконання з прямим циліндричним валом, подовжений або нестандартним діаметром валу можуть бути виготовлені за Вашим замовленням. У двигунах із двома кінцями валу, сума навантажень не повинна перевищувати номінальну для даного типу.

IM 1003 - лапи, один конічний вал з різьбленням та гайкою
МТН 611-10 IM 1004 - двовальний - лапи, два конічні вали
МТФ 611-10 IM 2003 - лапи-фланець, один конічний вал зі шпонкою
IM 2004 - лапи-фланець, два кінці валу

Купити електродвигун МТН 611-10 45 квт 570 об/хв

В Україні можна придбати електродвигун МТН 611-10 виробництва країн колишнього СНД чи Китай:

  • Двигуни MTF 611-10 та MTH 611-10 заводів «Сібелектромотор» та «Ржевський крановий» зберігаються на складі Систем Якості. Перед продажем електродвигуни МТН 611-10 та МТФ 611-10 проходять передпродажну підготовку та випробування. За висновком ВТК видається нова реальна гарантія 12 місяців.
  • Китайські кранові МТНУ поточного року випуску поставляються за 1-3 дні та мають актуальну гарантію виробника.

Підберемо крановий електродвигуни МТН 611-10, МТФ 611-10 з фазним ротором для мостових та козлових кранів, лебідок, металургійних агрегатів, баштових кранів та інших механізмів підйому.

Ціна двигуна MTF 611-10, МТН 611-10

На відміну від загальнопрому, двигуни MTF 611-10, МТН 611-10 схильні до більш жорстких експлуатаційних умов: часті включення, постійні вібрації, трясіння та перехідні моменти. Тому мають надійнішу конструкцію, що відбивається на вартості.

Крановий електродвигун 45 кВт 570 об/хв Ціна, грн з ПДВ
МТН 611-10 146316
МТН 611-10 БУ* від 100000
МТФ 611-10 146000
МТВ 611-10 146000
Виробництво України не існує

Ціна кранового двигуна 45 кВт 570 оборотів без ПДВ від ФОП нижча ніж з ПДВ, суму знижки уточнюйте у менеджера.

Телефонуйте нам для будь-яких технічних консультацій щодо електродвигунів МТН 611-10, узгодження цін та умов купівлі!
