Електродвигун МТН 613-6

електродвигун МТН 613-6 110 квт 970 об
Електродвигун МТН 613-6 – асинхронний крановий електродвигун потужністю 110 кВт і частотою обертання 970 об/хв. Призначений для експлуатації в режимі роботи S3 (повторно короткочасний режим ГОСТ Р52776), живлення від трифазної мережі 220/380 Вольт. На відміну від МТФ 613-6 і МТВ 613-6, має підвищену термостійкість ізоляції та використовується в металургії.

Ціна

від 221000 грн

Характеристики МТН 613-6, MTF 613-6

У таблиці вказані основні характеристики з паспорта кранових двигунів МТН 613-6, MTF 613-6 з фазним ротором: фактична частота обертання валу, потужність та коефіцієнт потужності, напруга, номінальний струм статора та ротора, вага тощо.

Тип двигуна Характеристики
N, об/хв Р, кВт U, В Розміри вала, мм КПД, % Соs ф I номінальний, А Клас захисту Маса, кг
Ø L Статора Ротора
МТН 613-6 970 110 220/380 90 315 90 0,85 218 148 IP 54 950
MTF 613-6
МТВ 613-6

Термічний клас ізоляції

Крановий двигун МТКНЗалежно від термостійкості ізоляції кранові двигуни 613-6 поділяються на:

  • MTH 613-6 – клас ізоляції h – до 180 °C;
  • MTF 613-6 – клас ізоляції f – до 150 °C;
  • MTB 613-6 – клас ізоляції b – до 130 °C.

Креслення та розміри MTH 613-6

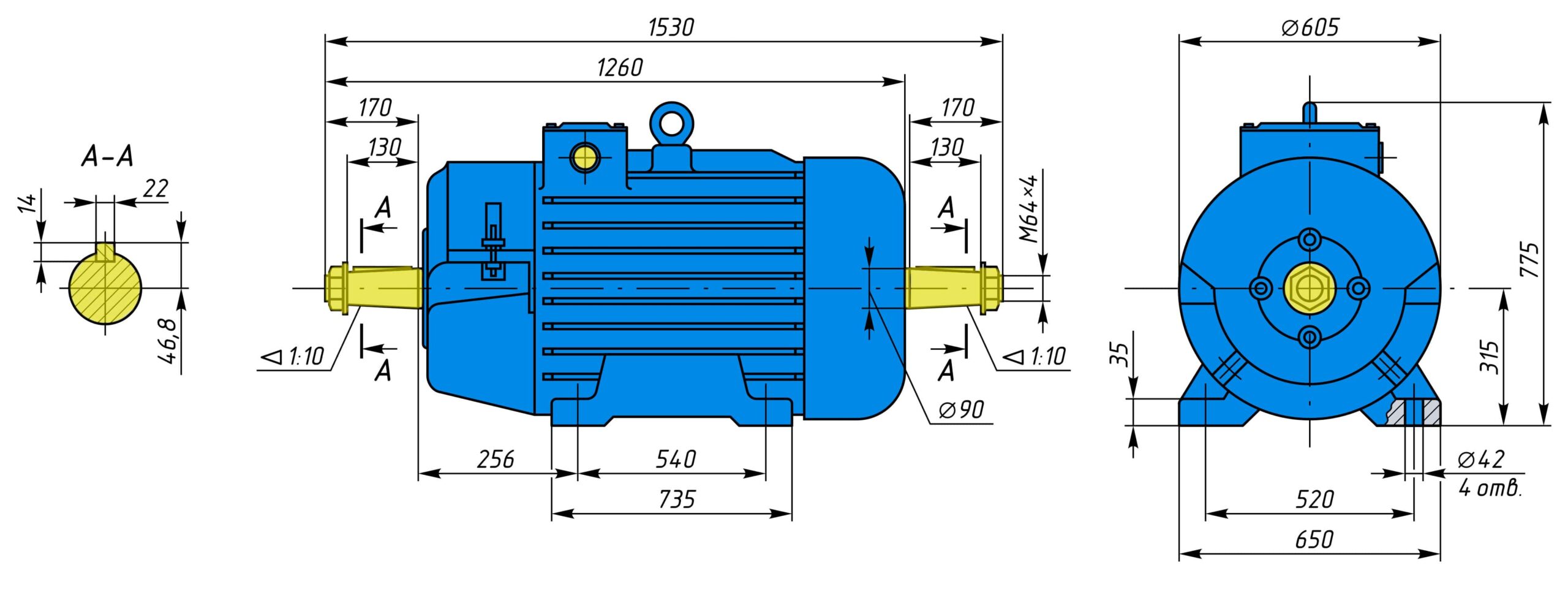

На кресленнях відображені габаритні, приєднувальні та установчі розміри електродвигуна MTH 613-6 110 кВт 970 оборотів у фланцевому виконанні та на лапах виробництва Сибелектромотор. Для перегляду креслення – натисніть на зображення.

Креслення і розміри MTF 613-6 110 970 на лапах

Розшифровка маркування МТН 613-6

Розшифровка маркування двигуна МТН 613-6

  • MT – серія кранового двигуна;
  • H (F) – нагрівальність ізоляції обмотки (ГОСТ Р 51689);
  • 6 – габарит, діаметр листів статора;
  • 1 – порядковий номер серії;
  • 2 – довжина сердечника статора;
  • 6 – кількість полюсів;
  • У – кліматичне виконання;
  • 3 – категорія розміщення (ГОСТ 15150-69).

Монтажні виконання двигуна MTH 613-6

Стандартні монтажні виконання електродвигунів MTH 613-6 наведені нижче на схемах. Виконання з прямим циліндричним валом, подовжений або нестандартним діаметром валу можуть бути виготовлені за Вашим замовленням. У двигунах із двома кінцями валу, сума навантажень не повинна перевищувати номінальну для даного типу.

IM 1003 - лапи, один конічний вал з різьбленням та гайкою
МТН 613-6 IM 1004 - двовальний - лапи, два конічні вали
МТФ 613-6 IM 2003 - лапи-фланець, один конічний вал зі шпонкою
IM 2004 - лапи-фланець, два кінці валу

Купити електродвигун МТН 613-6 110 квт 970 об/хв

В Україні можна придбати електродвигун МТН 613-6 виробництва країн колишнього СНД чи Китай:

  • Двигуни MTF 613-6 та MTH 613-6 заводів «Сібелектромотор» та «Ржевський крановий» зберігаються на складі Систем Якості. Перед продажем електродвигуни МТН 613-6 та МТФ 613-6 проходять передпродажну підготовку та випробування. За висновком ВТК видається нова реальна гарантія 12 місяців.
  • Китайські кранові МТНУ поточного року випуску поставляються за 1-3 дні та мають актуальну гарантію виробника.

Підберемо крановий електродвигуни МТН 613-6, МТФ 613-6 з фазним ротором для мостових та козлових кранів, лебідок, металургійних агрегатів, баштових кранів та інших механізмів підйому.

Ціна двигуна MTF 613-6, МТН 613-6

На відміну від загальнопрому, двигуни MTF 613-6, МТН 613-6 схильні до більш жорстких експлуатаційних умов: часті включення, постійні вібрації, трясіння та перехідні моменти. Тому мають надійнішу конструкцію, що відбивається на вартості.

Крановий електродвигун 110 кВт 970 об/хв Ціна, грн з ПДВ
МТН 613-6 221940
МТН 613-6 БУ* від 180000
МТФ 613-6 221000
МТВ 613-6 221000
Виробництво України не існує

Ціна кранового двигуна 110 кВт 970 оборотів без ПДВ від ФОП нижча ніж з ПДВ, суму знижки уточнюйте у менеджера.

Телефонуйте нам для будь-яких технічних консультацій щодо електродвигунів МТН 611-6, узгодження цін та умов купівлі!
