Крановий електродвигун МТКН 112-6 (mtkf 112-6) – трифазний асинхронний електропривод змінного струму потужністю 5 кВт з короткозамкненим ротором для роботи на підйомно-транспортному обладнанні. Частота обертання валу – 890 об/хв. Основний експлуатаційний режим – повторно короткочасний (S3), тривалість включення ПВ – 40% (ГОСТ Р52776).

Застосовується для комплектації ПТО – кранів, приводів редукторів мостових і козлових кранів, лебідок, тельферів, редукторів кран-балок, електричних талей та інших механізмів переміщення вантажів.

Таблиця технічних характеристик

Короткозамкнуті двигуни МТКН 112-6 5 кВт призначені для роботи з напругою 220/380 и 380/660 В, зі схемами підключення виводів обмоток зірка і трикутник. Підбір кабеля виробляється згідно ГОСТ 31996—2012. В таблиці вказані технічні характеристики: фактична частота обертання та діаметр валу, потужність, максимальний та пусковий крутні моменти, ККД, вага тощо.

Тип двигуна	Характеристики
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	М, Нм		Соs ф	Вага, кг	Розміри валу, мм		Термостойкість, °C
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	max	пусковий	Соs ф	Вага, кг	Ø	L	Термостойкість, °C
МТКН 112 6	5	890	80	34	106	106	0,80	85	35	592	180
MTKF 112-6											150
МТКВ 112-6											130

Види електродвигунів МТК 112

Двигуни серії МТК у габариті 112 виробляються в РФ та Китаї, кожен завод випускає даний тип електродвигунів під різним маркуванням: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, всі вони мають схожі технічні характеристики та можуть бути взаємозамінними.
В Україні найпоширеніші такі моделі кранових двигунів із короткозамкненим ротором та потужністю 5 кВт:

МТКН 112-6 – класичний двигун виробництва Сибелектромотор (клас ізоляції до 180 °C)
МТКF 112-6 – продукція «Ржевського кранобудівного заводу» (ізоляція до 155 °C)
MTKB 112-6 – застаріла модель з температурною межею ізоляції 130 °C;
МТКНУ 112-6 – імпорт із Китаю.

Де купити двигун МТКН 112-6?

«Системи Якості» пропонують купити кранові електродвигуни МТКН 112-6 5 кВт 890 об/хв виробництва Сибелектромотор або Ржевського заводу зі складських запасів. Ви отримаєте надійний російський електромотор, який пройшов заводську підготовку, випробування на стендах з українською гарантією 12 місяців та наступним сервісом в Україні.

Ціни

У порівнянні з фазними двигунами мтн 112 6, асинхронні короткозамкнені електродвигуни застосовуються набагато рідше – мають обмеження частоти пусків, складність у регулюванні частоти обертання. Менш затратні у виробництві, різниця у ціні до 30%.

Електродвигун типу МТКН 5 кВт 890 об/хв	Ціна, грн
Електродвигун типу МТКН 5 кВт 890 об/хв	без ПДВ	з ПДВ
МТКН 112-6	10000	12000
МТКН 112-6 БУ*	від 7000	від 8400
МТКФ 112-6	9800	11760
МТКВ 112-6	9750	11700
Імпорт нового із Росії	договірна	договірна
Виробництво України	не існує	не існує

* Купівля двигунів БУ вкрай не рекомендується у зв’язку з небезпекою експлуатації в приводах підйомних механізмів.

Справка

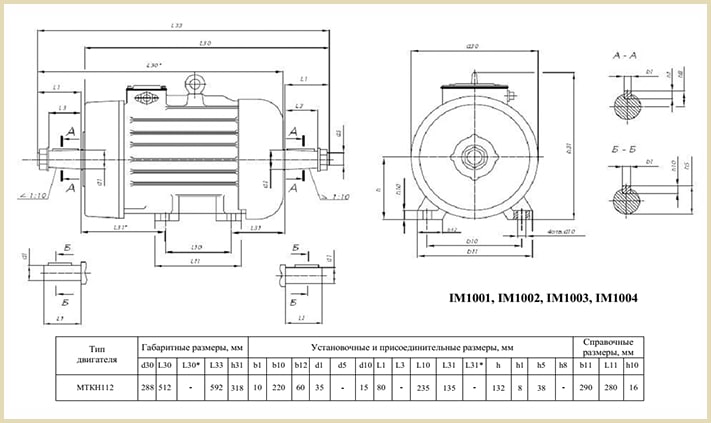

Креслення та габаритні розміри

Нижче представлені габаритні, довідкові та настановно-приєднувальні розміри: довжина, висота діаметр валу; кріплення по лапах, діаметр фланця і т.д. Щоб розглянути креслення ближче, натисніть на картинку.

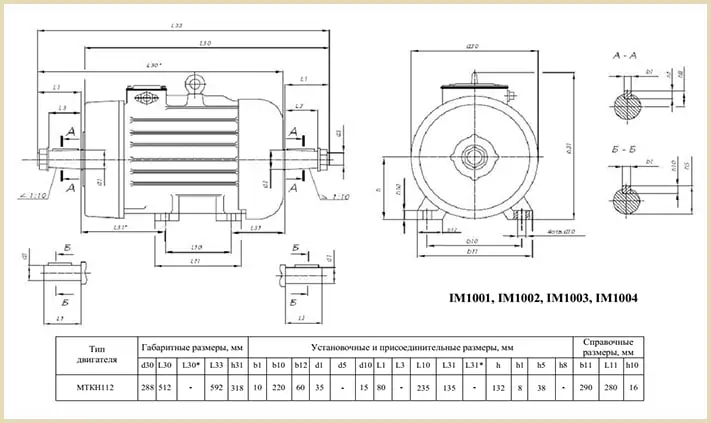

Креслення та розміри кранового двигуна mtkh 112-6 mtkf mtkb 5 890

електродвигун МТН 412 30 кВт та 22 кВт креслення

Підшипники, мастило, опір

У таблиці наведено маркування підшипників, тип та обсяг мастила застосовуваних при експлуатації електромоторів МТКН 112-6, опір обмоток та вібростійкість.

Підшипники		Мастило		Опір обмоток, МОм	Вібростійкість, мм/с
Маркування	Розмір	Тип	Об `єм, кг	Опір обмоток, МОм	Вібростійкість, мм/с
76-180309C9Ш2У	45×100×25	УНІОЛ 2М/1	0,2	>10	1,8

Монтажні виконання

Для виконання IM 1002, IM 2002 сумарне навантаження на двох валах, не повинно перевищувати допустиму для даної моделі електродвигуна. Виготовляємо спец виконання з циліндричними валами, нестандартною довжиною або діаметром за кресленнями замовників.

МТКН 112-6 IM 1001 - лапи, один циліндричний вал зі шпонкою

МТКФ 112 6 IM 1002 - двовальний - лапи, два циліндричні вали

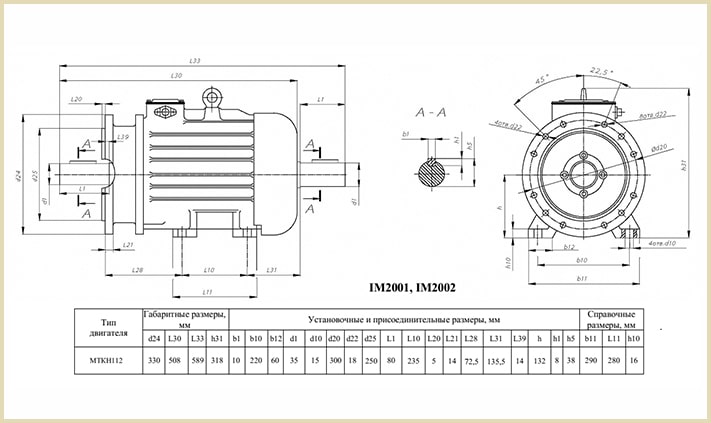

МТКФ 112 6 IM 2001 - лапи-фланець, один циліндричний вал зі шпонкою

IM 2002 - лапи-фланець, два прямі кінці валу. Діаметр 50 мм.

Розшифровка маркування

Для правильного оформлення замовлення наводимо розшифровку асинхронного двигуна МТКН 011-6 У1 IM 1001.

МТК – серія електродвигуна із короткозамкненим ротором
Н – клас ізоляції
1 – умовний габарит
1 – номер серії
2 – довжина сердечника статора
6 – кількість полюсів
У1 – кліматичне виконання, категорія розміщення
IM 1001 – монтажне виконання

Телефонуйте та дізнайтесь актуальні ціни, наявність на складі електродвигунів МТКН 112-6!
