Крановий електродвигун МТКН 211В6 (mtkf 211В6) – трифазний асинхронний електропривод змінного струму потужністю 7,5 кВт з короткозамкненим ротором для роботи на підйомно-транспортному обладнанні. Частота обертання валу – 880 об/хв. Основний експлуатаційний режим – повторно короткочасний (S3), тривалість включення ПВ – 40% (ГОСТ Р52776).

Застосовується для комплектації ПТО – кранів, приводів редукторів мостових і козлових кранів, лебідок, тельферів, редукторів кран-балок, електричних талей та інших механізмів переміщення вантажів.

Таблиця технічних характеристик

Короткозамкнуті двигуни МТКН 211-В6 7,5 кВт призначені для роботи з напругою 220/380 та 380/660 В, зі схемами підключення виводів обмоток зірка і трикутник. Підбір кабеля виробляється згідно ГОСТ 31996—2012. В таблиці вказані технічні характеристики: фактична частота обертання та діаметр валу, потужність, максимальний та пусковий крутні моменти, ККД, вага тощо.

Тип двигуна	Характеристики
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	М, Нм		Соs ф	Вага, кг	Розміри валу, мм		Термостойкість, °C
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	max	пусковий	Соs ф	Вага, кг	Ø	L	Термостойкість, °C
МТКН 211 В6	7,5	880	78,5	81	270	270	0,8	122	40	695	180
MTKF 211-В6											150
МТКВ 211В6											130
4МТКН132LA6											180

Види електродвигунів МТК 211

Двигуни серії МТК у габариті 211 виробляються в РФ та Китаї, кожен завод випускає цей тип електродвигунів під різним маркуванням: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, всі вони мають схожі технічні характеристики та можуть бути взаємозамінними.
В Україні найпоширеніші такі моделі кранових двигунів із короткозамкненим ротором і потужністю 7,5 кВт:

МТКН 211В6, 4МТКН 132LA6 – класичний двигун виробництва Сибелектромотор (клас ізоляції до 180 °C)
МТКF 211В6 – продукція «Ржевського кранобудівного заводу» (ізоляція до 155 °C)
MTKB 211-В6 – застаріла модель з температурною межею ізоляції 130 °C;
МТКНУ 211 В6 – імпорт із Китаю.

Де купити двигун МТКН 211-В6?

«Системи Якості» пропонують купити кранові електродвигуни МТКН 211В6 7,5 кВт 880 об/хв і МТКН 211-А6 виробництва Сибелектромотор або Ржевського заводу зі складських запасів. Ви отримаєте надійний російський електромотор, який пройшов заводську підготовку, випробування на стендах з українською гарантією 12 місяців та наступним сервісом в Україні.

Ціни

У порівнянні з фазними двигунами мтн 211 В6, асинхронні короткозамкнені електродвигуни застосовуються набагато рідше – мають обмеження частоти пусків, складність у регулюванні частоти обертання. Менш затратні у виробництві, різниця у ціні до 30%.

Електродвигун типу МТКН 7,5 кВт 880 об/хв	Ціна, грн
Електродвигун типу МТКН 7,5 кВт 880 об/хв	без ПДВ	з ПДВ
МТКН 211В6	15800	18960
МТКН 211В6 БУ*	від 11000	від 13200
МТКФ 211-В6	15500	18600
МТКВ 211 В6	15000	18000
Імпорт нового із Росії	договірна	договірна
Виробництво України	не існує	не існує

* Купівля двигунів БУ вкрай не рекомендується у зв’язку з небезпекою експлуатації в приводах підйомних механізмів.

Справка

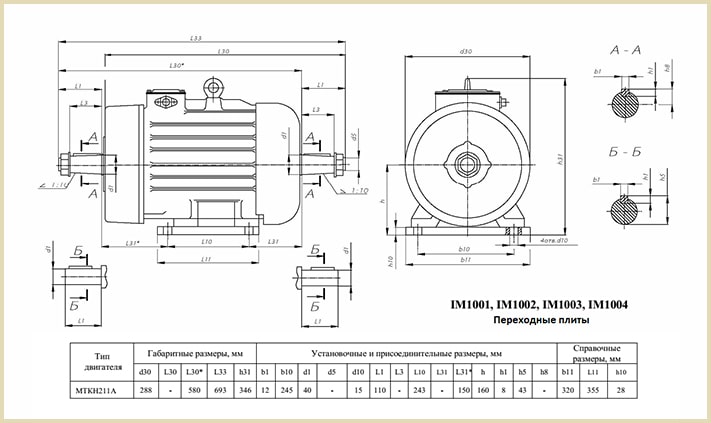

Креслення та габаритні розміри

Нижче представлені габаритні, довідкові та настановно-приєднувальні розміри: довжина, висота діаметр валу; кріплення по лапах, діаметр фланця і т.д. Щоб розглянути креслення ближче, натисніть на картинку.

Креслення та розміри кранового двигуна mtkh 211-В6 mtkf mtkb 7,5 880

електродвигун МТН 412 30 кВт та 22 кВт креслення

Підшипники, мастило, опір

У таблиці наведено маркування підшипників, тип та обсяг мастила застосовуваних при експлуатації електромоторів МТКН 211В6, опір обмоток та вібростійкість.

Підшипники		Мастило		Опір обмоток, МОм	Вібростійкість, мм/с
Маркування	Розмір	Тип	Об `єм, кг	Опір обмоток, МОм	Вібростійкість, мм/с
76-180309C9Ш2У	45×100×25	УНІОЛ 2М/1	0,2	>10	1,8

Монтажні виконання

Для виконання IM 1002, IM 2002 сумарне навантаження на двох валах, не повинно перевищувати допустиму для даної моделі електродвигуна. Виготовляємо спец виконання з циліндричними валами, нестандартною довжиною або діаметром за кресленнями замовників.

МТКН 211-В6 IM 1001 - лапи, один циліндричний вал зі шпонкою

МТКФ 211 В6 IM 1002 - двовальний - лапи, два циліндричні вали

МТКФ 211 В6 IM 2001 - лапи-фланець, один циліндричний вал зі шпонкою

Двигун 4МТКН 132LA6 IM 2002 - лапи-фланець, два прямі кінці валу. Діаметр 50 мм.

Розшифровка маркування

Для правильного оформлення замовлення наводимо розшифровку асинхронного двигуна МТКН 211-В6 У1 IM 1001.

МТК – серія електродвигуна із короткозамкненим ротором
Н – клас ізоляції
2 – умовний габарит
1 – номер серії
1 – довжина сердечника статора
6 – кількість полюсів
У1 – кліматичне виконання, категорія розміщення
IM 1001 – монтажне виконання

Телефонуйте та дізнайтесь актуальні ціни, наявність на складі електродвигунів МТКН 211В6!
