Крановий електродвигун МТКН 412-8 (mtkf 412-8) – трифазний асинхронний електропривод змінного струму потужністю 22 кВт з короткозамкненим ротором для роботи на підйомно-транспортному обладнанні. Частота обертання валу – 700 об/хв. Основний експлуатаційний режим – повторно короткочасний (S3), тривалість включення ПВ – 40% (ГОСТ Р52776).

Застосовується для комплектації ПТО – кранів, приводів редукторів мостових і козлових кранів, лебідок, тельферів, редукторів кран-балок, електричних талей та інших механізмів переміщення вантажів.

Таблиця технічних характеристик

Короткозамкнуті двигуни МТКН 412-8 22 кВт призначені для роботи з напругою 220/380 і 380/660 В, зі схемами підключення виводів обмоток зірка і трикутник. Підбір кабеля виробляється згідно ГОСТ 31996—2012. В таблиці вказані технічні характеристики: фактична частота обертання та діаметр валу, потужність, максимальний та пусковий крутні моменти, ККД, вага тощо.

Тип двигуна	Характеристики
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	М, Нм		Соs ф	Вага, кг	Розміри валу, мм		Термостойкість, °C
	P, кВт (ПВ=40%)	N, об/хв	КПД, %	I пусковий, А	max	пусковий	Соs ф	Вага, кг	Ø	L	Термостойкість, °C
МТКН 412 8	22	700	83	297	960	960	0,75	316	65	910	180
MTKF 412-8											150
МТКВ 412-8											130
4МТК 200LB8											180

Види електродвигунів МТК 412-8

Двигуни серії МТК у габариті 412 виробляються в РФ та Китаї, завод випускає цей тип електродвигунів під різним маркуванням: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, всі вони мають схожі технічні характеристики та можуть бути взаємозамінними.
В Україні найпоширеніші такі моделі кранових двигунів із короткозамкненим ротором та потужністю 22 кВт:

МТКН 412-8 (4МТК200LB8) – класичний двигун виробництва Сибелектромотор (клас ізоляції до 180 °C)
МТКF 412-8 – продукція «Ржевського кранобудівного заводу» (ізоляція до 155 °C)
MTKB 412-8 – застаріла модель з температурною межею ізоляції 130 °C;
МТКНУ 412-8 – імпорт із Китаю.

Де купити двигун МТКН 412-8?

«Системи якості» пропонують купити кранові електродвигуни МТКН 412-8 22 кВт 700 об/хв і МТКН 412-6 виробництва Сибелектромотор або Ржевського заводу зі складських запасів. Ви отримаєте надійний російський електромотор, який пройшов заводську підготовку, випробування на стендах з українською гарантією 12 місяців та наступним сервісом в Україні.

Ціни

У порівнянні з фазними двигунами мтн 412 8, асинхронні короткозамкнені електродвигуни застосовуються набагато рідше – мають обмеження частоти пусків, складність у регулюванні частоти обертання. Менш затратні у виробництві, різниця у ціні до 30%.

Електродвигун типу МТКН 22 кВт 700 об/хв	Ціна, грн
Електродвигун типу МТКН 22 кВт 700 об/хв	без ПДВ	з ПДВ
МТКН 412-8	30000	36000
МТКН 412-8 БУ*	Від 20000	Від 24000
МТКФ 412-8	31600	37920
МТКВ 412-8	30000	36000
Імпорт нового із Росії	договірна	договірна
Виробництво України	не існує	не існує

* Купівля двигунів БУ вкрай не рекомендується у зв’язку з небезпекою експлуатації в приводах підйомних механізмів.

Справка

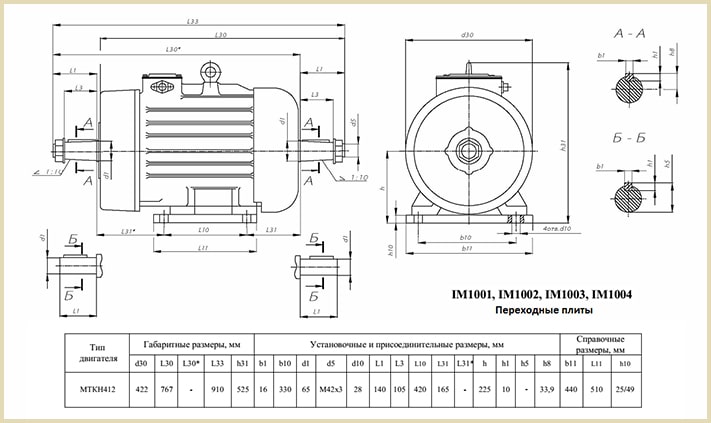

Креслення та габаритні розміри

Нижче представлені габаритні, довідкові та настановно-приєднувальні розміри: довжина, висота діаметр валу; кріплення по лапах, діаметр фланця і т.д. Щоб розглянути креслення ближче, натисніть на картинку.

Креслення та розміри кранового двигуна mtkh 412-8 mtkf mtkb 22 700

електродвигун МТН 412 30 кВт та 22 кВт креслення

Підшипники, мастило, опір

У таблиці наведено маркування підшипників, тип та обсяг мастила застосовуваних при експлуатації електромоторів МТКН 411-8, опір обмоток та вібростійкість.

Підшипники		Мастило		Опір обмоток, МОм	Вібростійкість, мм/с
Маркування	Розмір	Тип	Об `єм, кг	Опір обмоток, МОм	Вібростійкість, мм/с
ВО-60314Ш	70х150х35	УНІОЛ 2М/1	0,2	>10	1,8

Монтажні виконання

Для виконання IM 1002, IM 2002 сумарне навантаження на двох валах, не повинно перевищувати допустиму для даної моделі електродвигуна. Виготовляємо спец виконання з циліндричними валами, нестандартною довжиною або діаметром за кресленнями замовників.
