Мотор-редуктор черв’ячний двоступінчастий МЧ2

Мотор-редуктор двоступінчастий черв'ячний

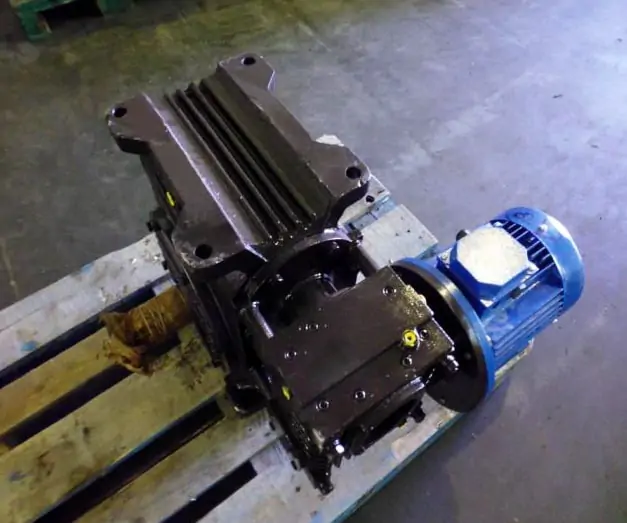

  • Двоступінчастий мотор-редуктор МЧ2-100 МЧ2-63 МЧ2-40

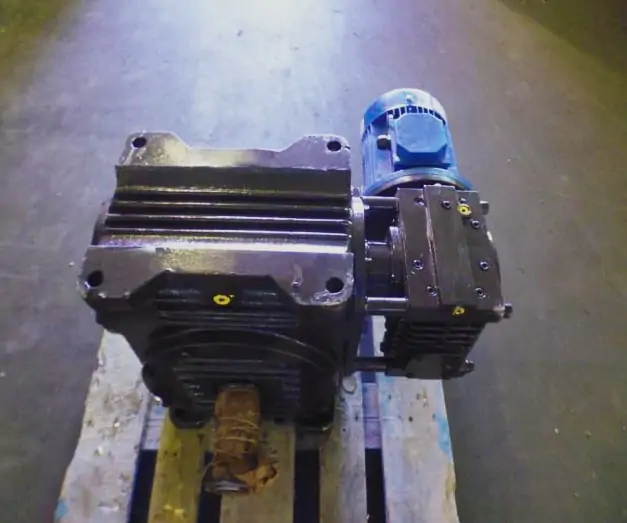

  • Мотор-редуктор МЧ2-125 МЧ2-80 МЧ2-63 виробництва Україна
  • Двоступінчасті мотор-редуктори МЧ2-160 МЧ2-100 МЧ2-125 для стрічкового конвейера
Мотор-редуктор черв’ячний двоступінчастий МЧ2 – тихохідний електропривід з частотою обертання від 0,22 об/хв, що складається з асинхронного електродвигуна і двоступінчастого черв’ячного редуктора Ч2. Використовується як редукційний механізм для обладнання, що вимагає мінімальну частоту обертання і високий крутний момент. Виготовляються в 6 типорозмірах: МЧ2-40, МЧ2-63, МЧ2-80, МЧ2-100, МЧ2-125, МЧ2-160. В основі конструкції лежать черв’ячні мотор-редуктори МЧ і редуктори Ч або 2Ч. Пропонуємо купити двоступінчасті мотор-редуктори МЧ2 з частотою обертання 0,22; 0,35; 0,44; 0,56; 0,7; 0,9; 1,1; 1,4; 1,75; 2,2; 2,8; 3,5; 4,4; 5,6; 7; 9 об/хв. Вал – конічний, циліндричний або полий, будь-який варіант збірки.

Каталог і технічні характеристики

Технічні характеристики, заявлені у паспорті, зведені у таблиці. Підбирайте за каталогом за частотою обертання, номінальним крутним моментом, радіальним навантаженням на тихохідному валу і масі.

Двоступінчастий черв’ячний мотор-редуктор Частота обертання, об/хв Потужність двигуна, кВт Обертаючий момент, Нм Радіальне навантаження, Н Вага, кг
МЧ2-40 0,22; 0,35;

0,44; 0,56;

0,7; 0,9; 1,1;

1,4; 1,75; 2,2;

2,8; 3,5; 4,4;

5,6; 7; 9

 0,12 25–40 300 36
МЧ2-63 0,12–0,18 90–150 1200 49
МЧ2-80 0,12–0,37 143–280 2400 56–60
МЧ2-100 0,12–0,75 294–520 5000 81–87
МЧ2-125 0,12–1,1 562–1000 8000 126–136
МЧ2-160 0,12–3,0 1375–2000 15000 206–234

Креслення двоступінчастих черв’ячних мотор-редукторів

Габаритні розміри МЧ2-40, МЧ2-63, МЧ2-80

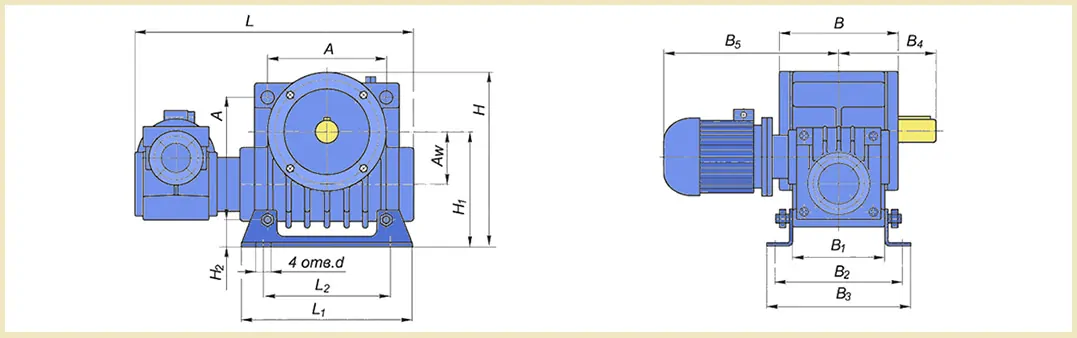

Креслення моторредукторів МЧ2-40, МЧ2-63, МЧ2-80

Мотор-редуктор Aw A H H 1 H 2 B B 1 B 2 B 3 B 4 L 1 L 2 L 3 d L D
МЧ2-40 40 105 180 112 37 120 100 140 164 100 180 150 180 13 260 200
МЧ2-63 63 150 232 145 40 145 125 165 197 120 220 180 220 13 323 250
МЧ2-80 80 180 267 172 42 165 140 185 212 145 260 225 260 15 358 250

Габаритні розміри МЧ2-100, МЧ2-125, МЧ2-160

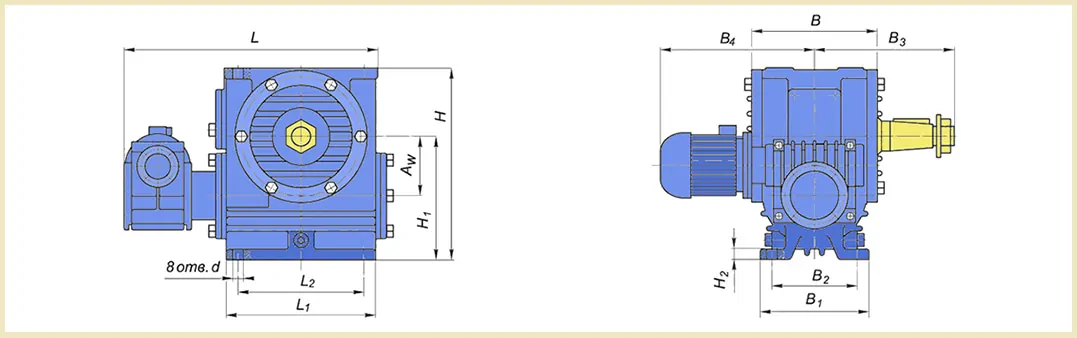

Габаритне креслення мотор-редукторів МЧ2-100, МЧ2-125, МЧ2-160

Мотор-редуктор Aw H H 1 H 2 B B 1 B 2 B 3 L 1 L 2 L 3 d L D
МЧ2-100 100 312 200 18 194 175 140 225 240 200 373 19 421 350
МЧ2-125 125 396 236 22 243 230 190 230 275 230 437 19 485 350
МЧ2-160 160 500 300 30 282 280 230 280 350 300 551 22 581 450

Розміри тихохідних валів

Креслення циліндричного вала редуктора 2Ч

Модель l l1 d d1 b t
МЧ2-40 40 15 18к6 М5 6 20,5
МЧ2-63 60 20 28к6 М8 8 31
МЧ2-80 80 20 35к6 М8 10 38

Креслення і розміри конічного вала МЧ2-80 МЧ2-100 160 125 63 40

Модель l l1 d d1 b t
МЧ2-100 110 82 45 M30 12 23,45
МЧ2-125 110 82 55 M36 14 28,95
МЧ2-160 140 105 60 M48 18 36,375

Полий шліцевий і шпоночний вал

Креслення полого валу редуктора 2Ч

Габарит МЧ2 l l1 d d1 b t D х m х H8
40 112 72 23 18 6 20,8 22 х 1,5 х H8
63 108 68 33 28 8 31,1 32 х 1,5 х H8
80 116 66 41 35 10 38,3 40 х 1,5 х H8
100 205 90 46 35 10 38,3 45 х 2,0 х Н8
125 230 110 60 40 12 43,3 55 х 2,5 х Н8
160 275 130 72 60 18 64,4 70 х 2,5 х Н8

Варіанти збірки

Черв’якові двоступінчасті моторредуктори МЧ2-160, МЧ2-125, МЧ2-100, МЧ2-80, МЧ2-63 можуть компонуватися варіантами складання 11, 12, 21, 22, 13, 23, 16 та 26

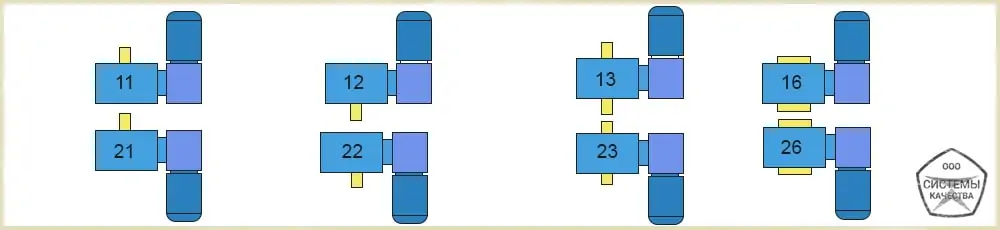

Варіанти збірки двоступінчастого мотор-редуктора мч2 160 125 100 80 63 40 30

Ціни на двоступінчасті мотор-редуктори МЧ2

Ціна двоступінчастого черв’ячного мотор-редуктора МЧ2 залежить від типорозміру редукторних частин, моделі та виробника асинхронного електродвигуна (в металургійних лебідках встановлюють дорогі рольгангові двигуни АРМ). В залежності від міжосьової відстані першої і другої ступені, можуть маркуватися:

  • МЧ2-30/40, МЧ2-40/30, МЧ2-40/63, МЧ2-63-40, МЧ2-40/80, МЧ2-80-40, МЧ2-63/100, МЧ2-100/63,
  • МЧ2-63/125, МЧ2-125/63, МЧ2-80/125, МЧ2-125/80, МЧ2-80/160, МЧ2-160/80, МЧ2-100/160, МЧ2-160/100.

Новий мотор-редуктор МЧ2-160 із робочою гарантією можна купити за ціною 37000 грн. Ціна бу – 20000 грн без ПДВ. При цьому купівля обладнання БУ пов’язана з ризиком зниженого ресурсу та прискореного виходу з ладу.

На вартість черв’ячних двоступінчастих мотор-редукторів МЧ2-160, МЧ2-125, МЧ2-100, МЧ2-80, МЧ2-63 впливає варіант збірки і передаточне число, установка електромагнітного гальма. Підбирайте за каталогом і дзвоніть за консультацією експертам Систем Якості.
