Технічні характеристики

Основні технічні характеристики мотор-редукторів 3МП-31,5, заявлені у паспорті, зведені у каталозі.

Мотор-редуктор	Частота обертання, об/хв	Потужність двигуна, кВт	Марка двигуна	Крутний момент, Нм	Радіальне навантаження, Н	Вага, кг
3МП-31,5 триступінчастий	2,2	0,18	АИР63А6	230	3630	29
	3,55	0,18	АИР63А6	230	3630	29
	4,4	0,18	АИР63А6	230	3630	29
	5,6	0,18	АИР63А6	230	3630	29
	7,1	0,25	АИР63А4	230	3630	29
	9	0,25	АИР63А4	230	3630	29
	12,5	0,25	АИР63А4	174	3630	29
	16	0,37	АИР63А2	201	3630	29
3МП-31,5 двоступінчастий	18	0,25	АИР71В8	125	3300	29
	18	0,37	АИР80А8	185	3300	35
	22,4	0,25	АИР71В8	100	3300	29
	22,4	0,55	АИР80В8	220	3300	37
	28	0,37	АИР71А6	119	3300	29
	28	0,55	АИР71В6	176	3300	29
	35,5	0,55	АИР71А4	139	3300	29
	35,5	0,75	АИР71В4	190	3300	29
	45	0,55	АИР71А4	110	3300	29
	45	0,75	АИР71В4	150	3300	29
	56	0,75	АИР71А2	120	3300	29
	56	1,1	АИР71В2	176	3300	29
	71	1,1	АИР71В2	139	3300	29
	71	1,5	АИР80А2	190	3300	33
	90	1,1	АИР71В2	110	3300	29
	90	2,2	АИР80В2	219	3300	37
3МП-31,5 одноступінчастий	112	1,5	АИР90L6	124	1980	46
	112	2,2	АИР100L6	182	1980	59
	140	2,2	АИР90L4	146	1980	46
	140	3,0	АИР100S4	199	1980	55
	180	2,2	АИР90L4	113	1980	46
	180	4,0	АИР100L4	206	1980	58
	224	3,0	АИР100S4	124	1980	55
	224	4,0	АИР100L4	165	1980	58
	280	4,0	АИР100S2	132	1980	51
	280	5,5	АИР100L2	182	1980	55

Фактична частота обертання тихохідного валу ЗМП-31.5 може відрізнятися від номінальної до 5%, допустиме навантаження – прикладене до середини посадкової поверхні. Крутний момент вказаний для постійного навантаження без ривків та ударів.

Особливості експлуатації

Паспортний ресурс та максимальний термін служби забезпечить дотримання специфіки експлуатації планетарного мотор-редуктора 3МП-31,5:

режим роботи S1 (ГОСТ 183-74);
обертання валу у будь-який бік;
вибухобезпечне неагресивне зовнішнє середовище;
концентрація пилу до 10 мг/м3;
кліматичне виконання – У1, У2 (ГОСТ 151100-69);
висота над рівнем моря – до 1000 м.

Креслення та розміри

На лапах – G110, G120, G130, G140, G150, G160

Тип мотор-редуктора		L	B	H	L1	L2	B1	B2	H1	H2	d1	d	l	b	t
Тип мотор-редуктора		Не більше			L1	L2	B1	B2	H1	H2	d1	d	l	b	t
3МП-31,5-	3,55…16	460	190	215	86	130	155	190	100	15	15	28	60	5	31
	18…90	510	200	225
	112…280	590	250	247

Фланець – G310, G320, G330

Планетарний мотор-редуктор		L	B	L3	L4	L5	D	D1	D2	d2	n	d	l	b	t
Планетарний мотор-редуктор		Не більше		L3	L4	L5	D	D1	D2	d2	n	d	l	b	t
3МП-31,5-	3,55/4,4/5,6/7,1/9/12,5/16	460	190	5	12	68	180	130	155	12	6	28	60	5	31
	18/22,4/28/35,5/45/56/71/90	510	200
	112/140/180/224/280	590	250

Будова планетарного мотор-редуктора 3МП-31,5

Крім фланцевого асинхронного електродвигуна конструкція мотор-редуктора 3МП-31,5 включає: Корпус, двоопорну вісь, колесо першої і другої ступені, підшипники, сателіти, пробка з віддушиною для зливу мастила, водило, сателіт, щит, вісь сателітів, вал електродвигуна і загартований шліфований вихідний вал, центральне колесо, упори, масловказівник.

Монтажні виконання

На схемі зображені всі типи монтажних виконань мотор-редуктора ЗМП-31,5, що визначають спосіб кріплення редуктора (лапи або фланець) та розташування відносно горизонтальної площини.

Довідкова інформація

Кількість заливаємого мастила

У таблиці вказано кількість заливання мастила в мотор-редуктори 3МП-31,5 для горизонтальних (G110, G140, G150, G160, G310) і вертикальних (G120, G130, G320, G330) монтажних виконань. Рекомендовані типи мастил ТС-з9 (–40…0 °С), ТСп-14,5, ТАп-15, ГСп-10 (0…+50 °С)

Редуктор	Об’єм мастила з урахуванням типу виконання
Редуктор	Горизонтальне	Вертикальне
3МП-31,5	0,4	0,9

Підшипники

Для опору валів, використовують підшипники кочення. Маркування та кількість підшипників вказані у таблиці.

Модель мотор- редуктора	Опора
	сателітів вихідної ступені		сателітів проміжної ступені		сателітів вхідної ступені		водила вихідної ступені
	Позначення підшипника	Шт	Позначення підшипника	Шт	Позначення підшипника	Шт	Позначення підшипника	Шт
ЗМП-31,5	202	6	18	3	18	3	208	2

Манжети

Для герметичності посадочних місць валу двигуна та вихідного валу встановлені манжети.

Місце встановлення
Вихідний вал		Для захисту підшипникового щита двигуна
Позначення манжети	Кількість	Позначення манжети	Кількість
1.2-40×60-1	1**	1.2-30×55-1* или 1.2-45×65-1	1

Примітка:

* – Для мотор-редукторів 3,55 … 16 об / хв.

** – Для виконання 310 та 320 – 2 шт.

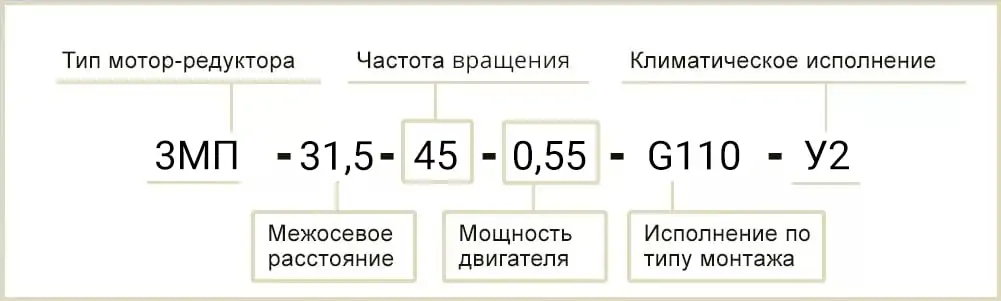

Розшифровка маркування

Умовне позначення містить інформацію про частоту обертання вихідного валу, монтажне та кліматичне виконання, потужність електродвигуна, радіус розташування сателітів. Нижче наводимо розшифрування маркування.

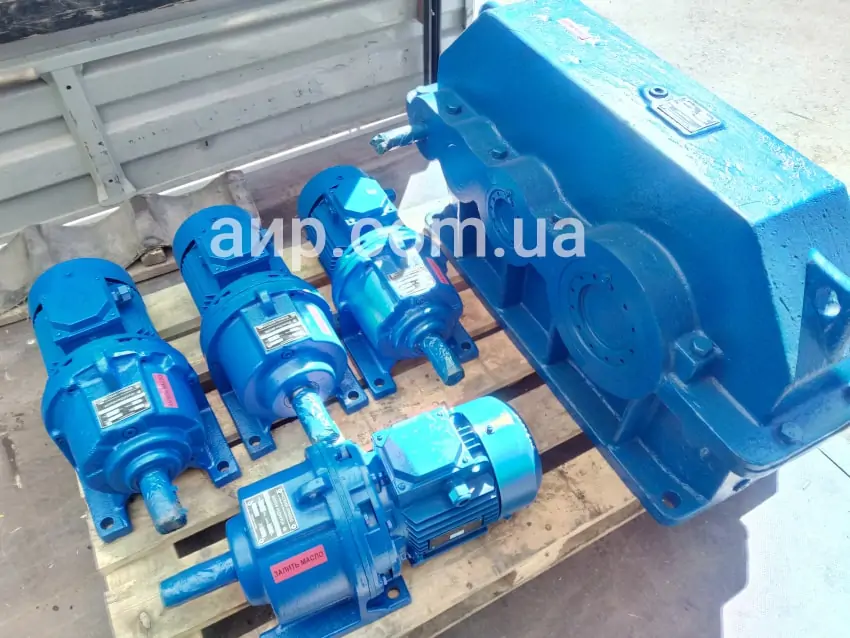

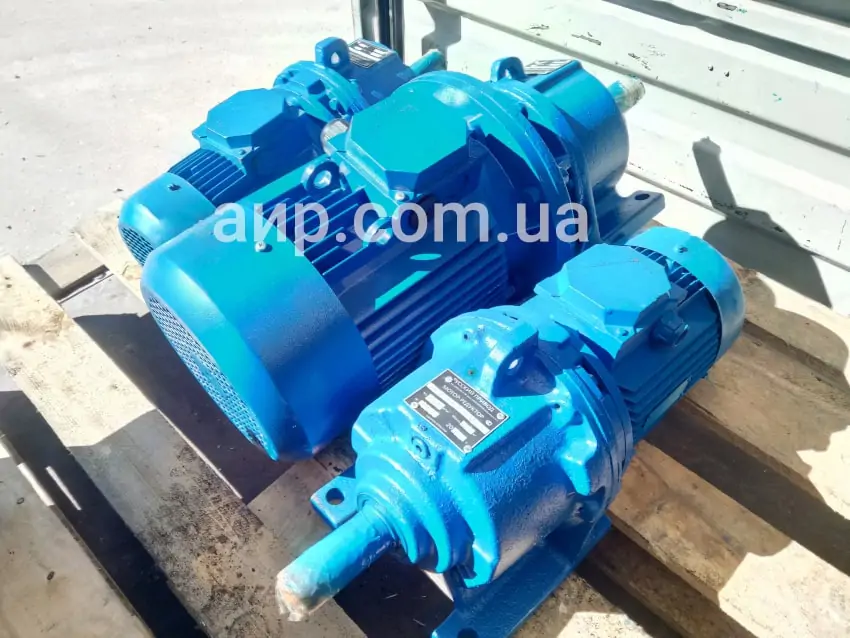

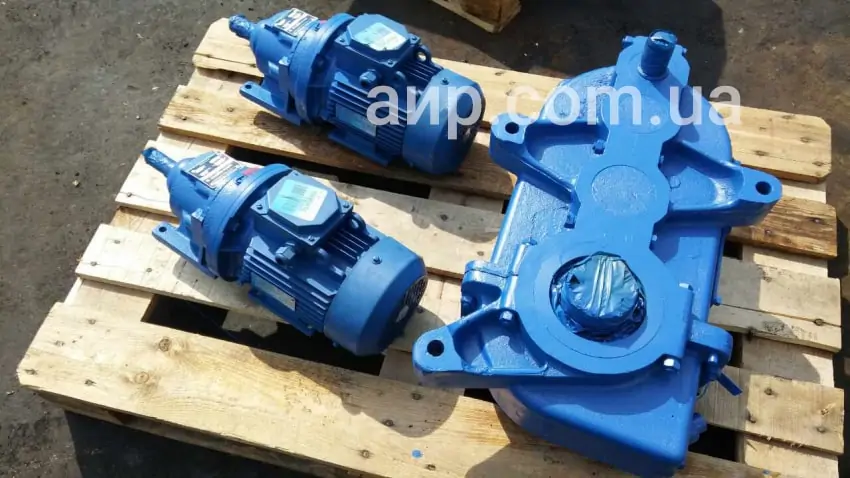

Де купити мотор-редуктори 3МП-31,5 та 4МП-31,5?

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо купити мотор-редуктори 4МП-31,5, 3МП-31,5 із частотою обертання валу 2,2; 3,5; 4,4; 5,6; 7,1; 9; 12,5; 16; 18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180, 224, 280 за заводською ціною. Кріплення на лапах або фланець з горизонтальним або вертикальним монтажним виконанням.

Ціни

У таблиці вказані ціни мотор-редукторів 3МП-31,5 та 4МП-31,5 без двигуна на 05.12.2019. Кінцева вартість залежатиме від потужності і країни виробника встановлюємого асинхронного електродвигуна. Для розрахунку ціни мотор-редуктора 3МП-31,5 у зборі з електродвигуном – зверніться до менеджера.

Редукторна частина	Частота обертання, об/хв	Ціна, грн с ПДВ
Редукторна частина	Частота обертання, об/хв	на лапах	з фланцем
3МП-31,5 \| 4МП-31,5	2,2-16	9240	9420
	18-90	7890	8040
	112-280	8040	8190

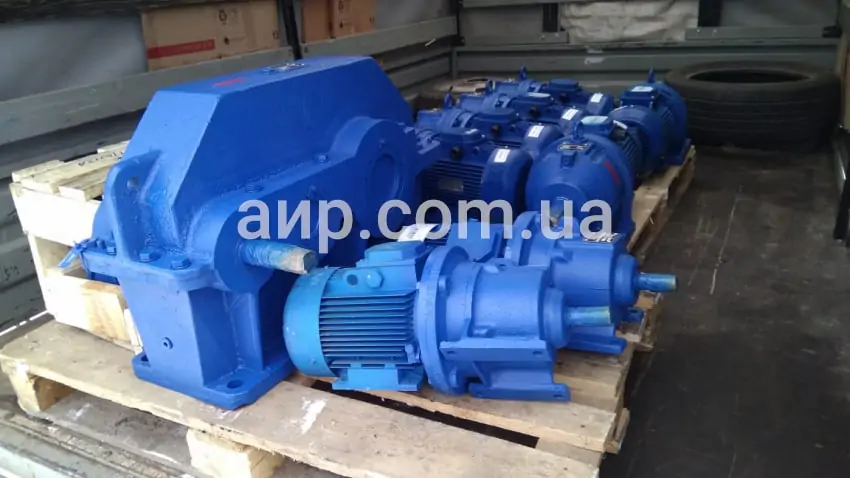

Виробляємо планетарні мотор-редуктори 3МП-31,5 відповідно до суворих вимог ОТК. Комплектуємо електродвигунами загальнопромислового, сільськогосподарського, морського, вибухобезпечного, тропічного виконання, постійного та змінного струму виробництва Україна, Китай або Білорусь, адаптуючи ціну під вимоги замовника.
