Редуктор NMRV

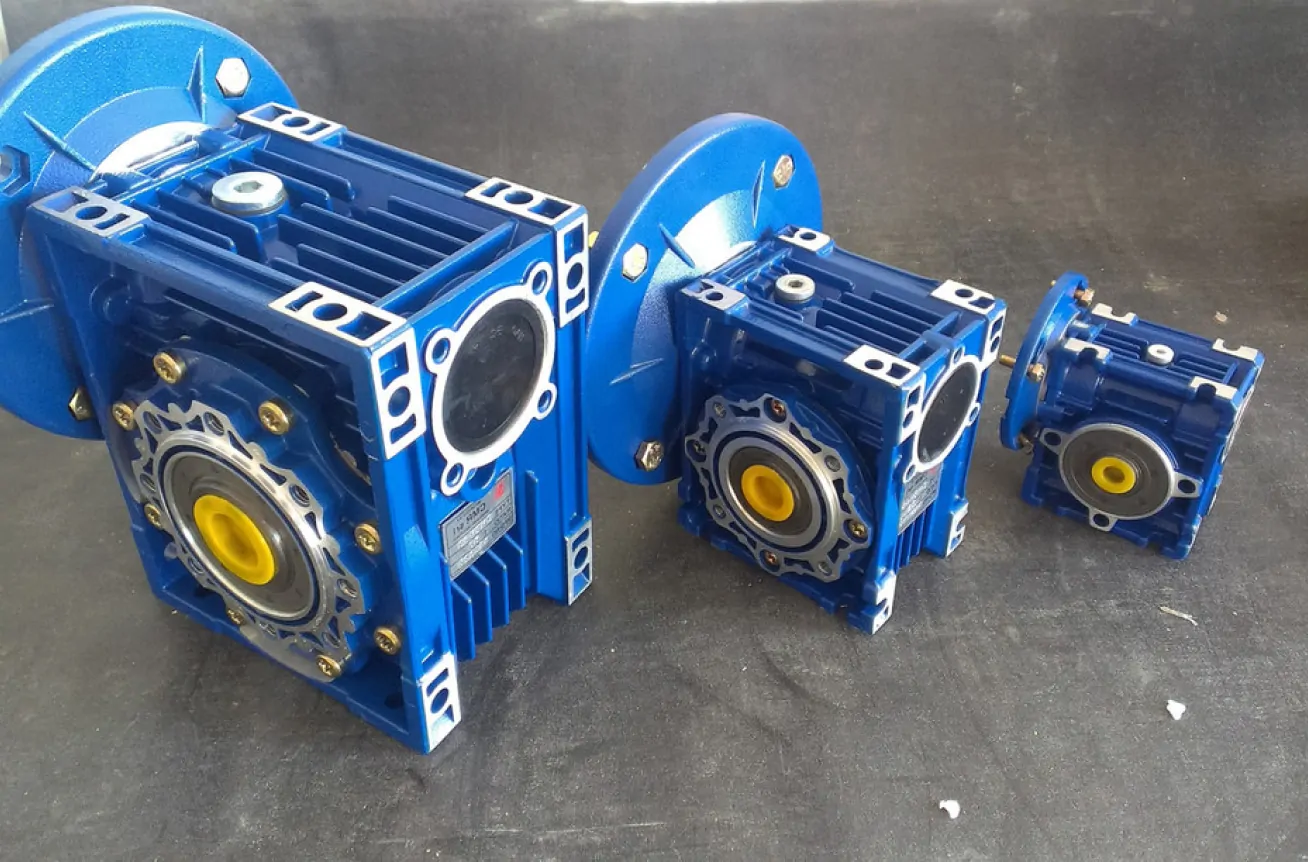

NMRV - редуктори черв'ячні motovario фото

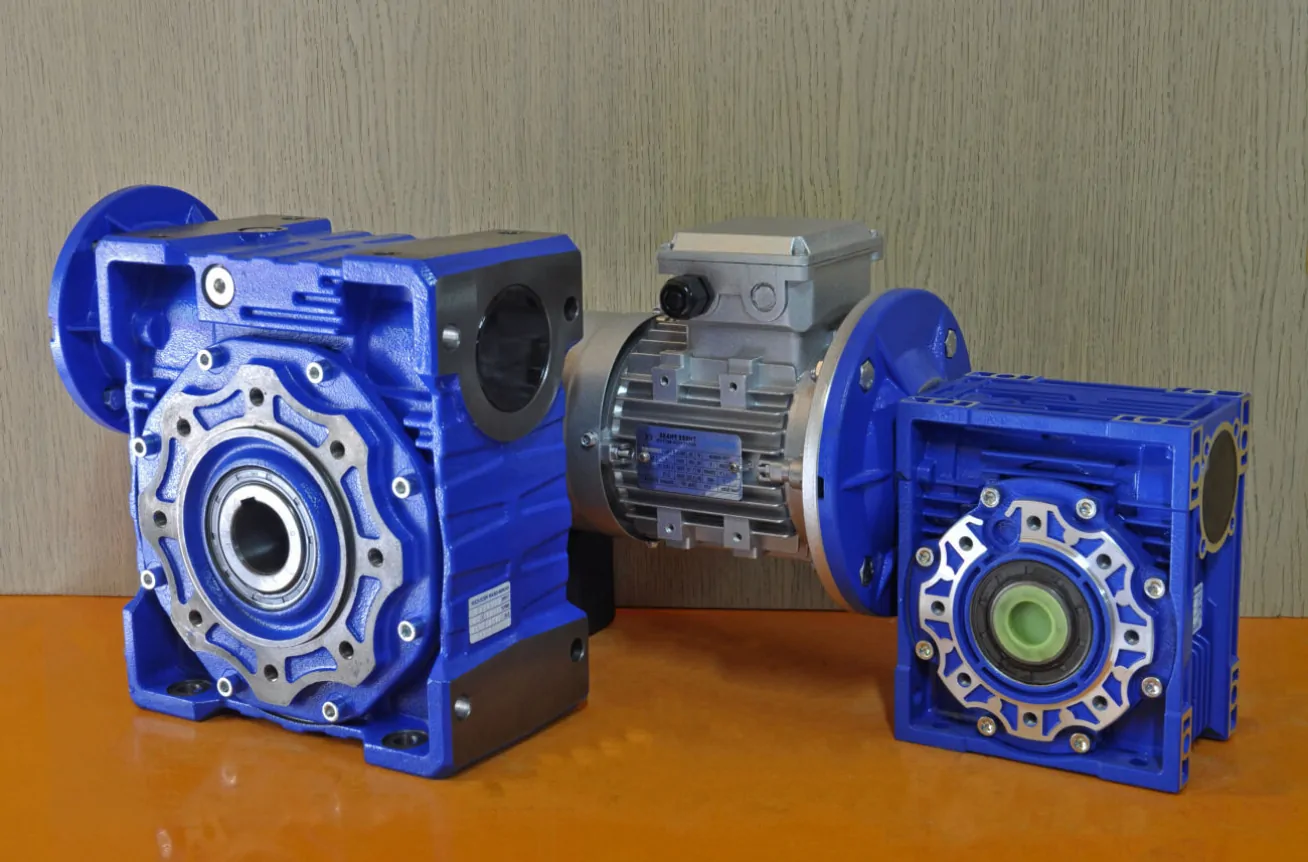

  • Одноступінчастий черв'ячний редуктор NRV

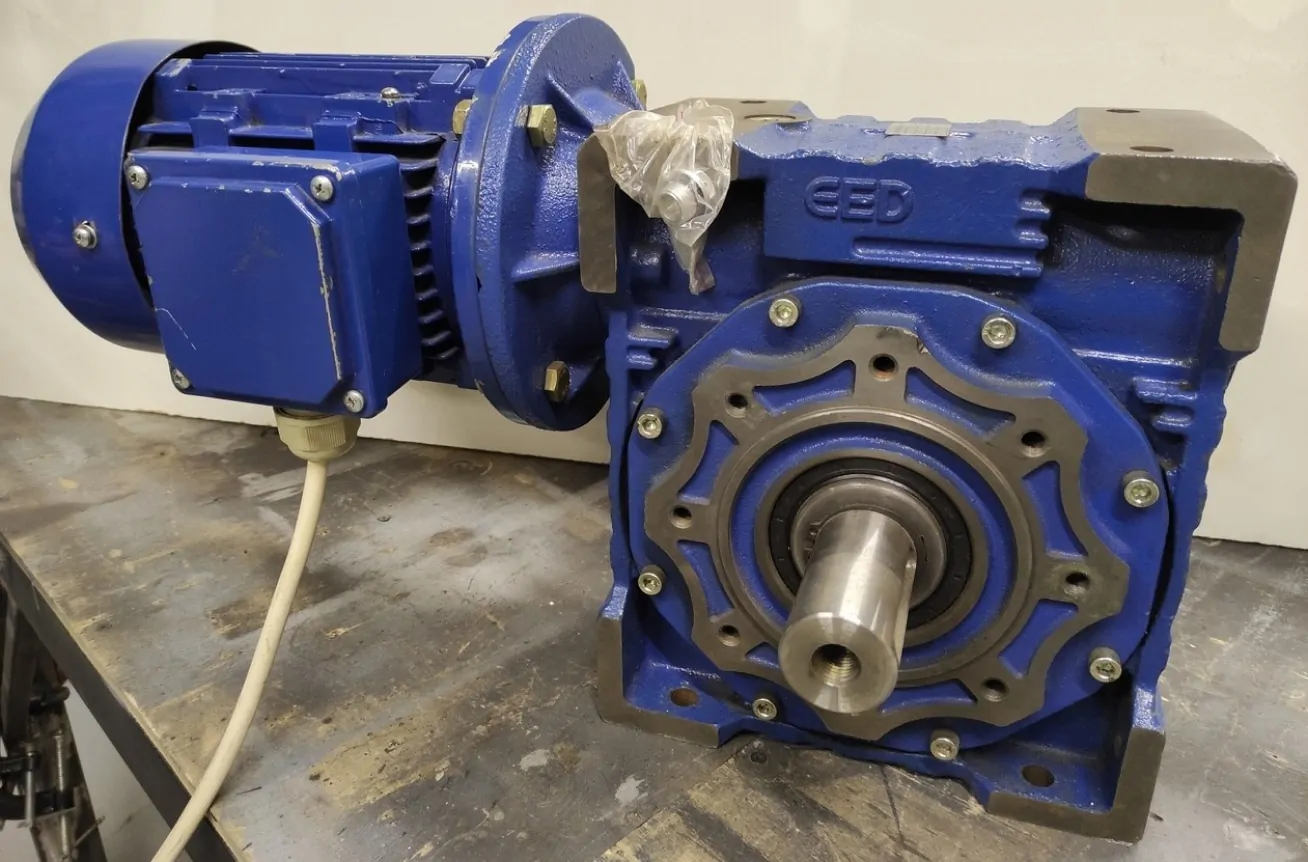

  • Черв'ячний мотор-редуктор Motovario типу NMRV

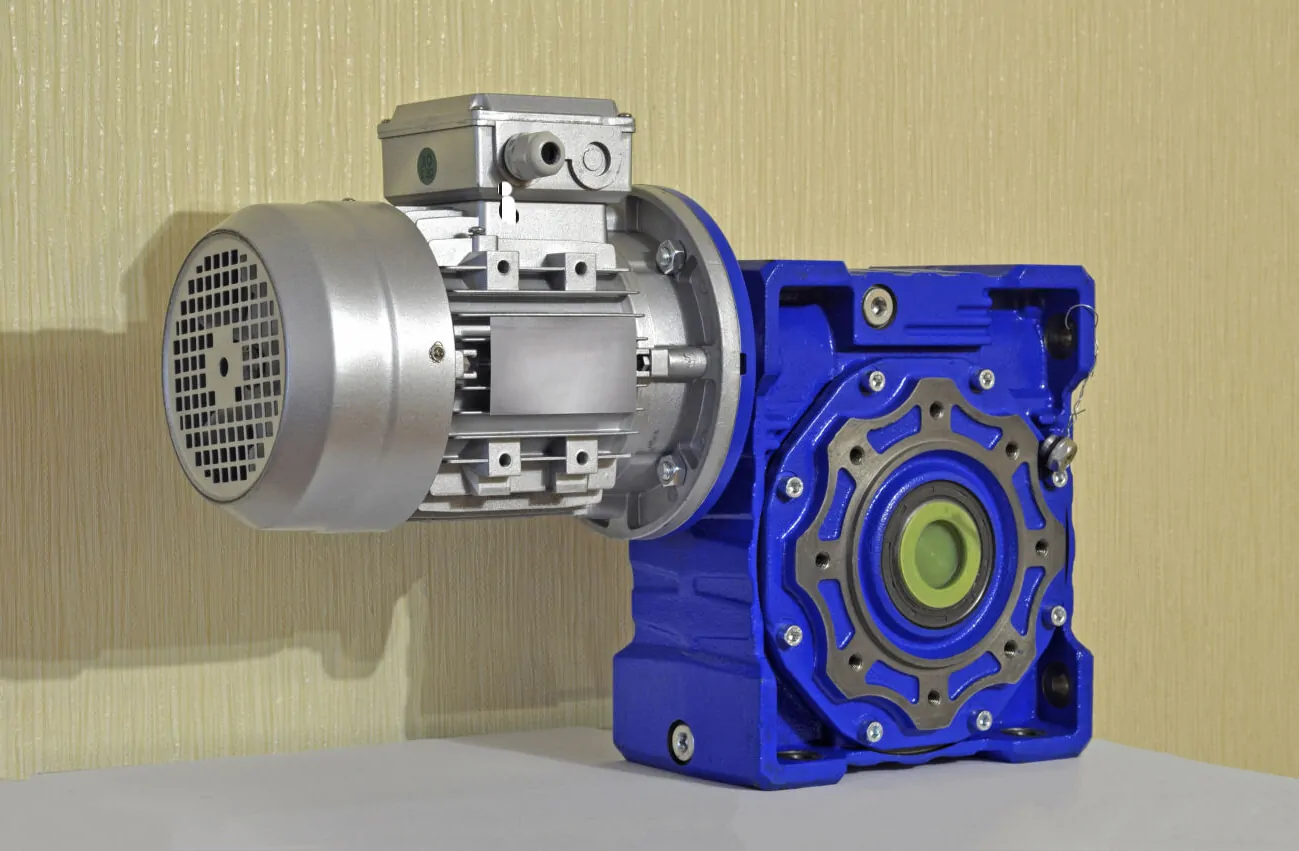

  • Одноступінчасті редуктори NMRV мотоваріо
Черв’ячні редуктори NMRV – це одноступінчасті черв’ячні мотор-редуктори виробництва Motovario Італії або Китаю. Редуктори маркуються NRV, аналоги – турецькі PRV та китайські RV, мають схожі технічні характеристики, однакові габаритні розміри та повністю взаємозамінні. Виробляються з міжосьовими відстанями: 30, 40, 50, 63, 75, 90, 110, 130, 150 мм. Максимальний крутний момент на вихідному валу 1560 Нм. Має універсальні приєднувальні розміри і підходить на заміну редукторам старих моделей з передатними числами: 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Каталог редукторів NMRV

Технічні характеристики

У каталозі вказані основні технічні характеристики редукторів NMRV, заявлені в паспорті виробника. Підбирайте редуктор моделі NMRV за передатним числом і номінальним крутним моментом.

Редуктор черв’ячний одноступінчастий Технічні характеристики
 NMRV NRV
Передатне число Крутний момент, Нм Частота обертання вихідного валу, об/хв Корпус Вага, кг
NMRV-30 NRV-30 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100 6-64 9-373 Алюміній 1,2
NMRV-40 NRV-40 17-53 2,3
NMRV-50 NRV-50 35-83 3,5
NMRV-63 NRV-63 51-168 6,2
NMRV-75 NRV-75 110-258 9,0
NMRV-90 NRV-90 129-527 13,0
NMRV-110 NRV-110 256-768 Чавун 35
NMRV-130 NRV-130 308-904 48
NMRV-150 NRV-150 253-1560 84

Габаритні та приєднувальні розміри редукторів NMRV

На кресленні вказані приєднувальні та габаритні розміри редукторів NMRV. Для перегляду більш детальних розмірів – переходьте в каталозі на необхідну модель редуктора NMRV

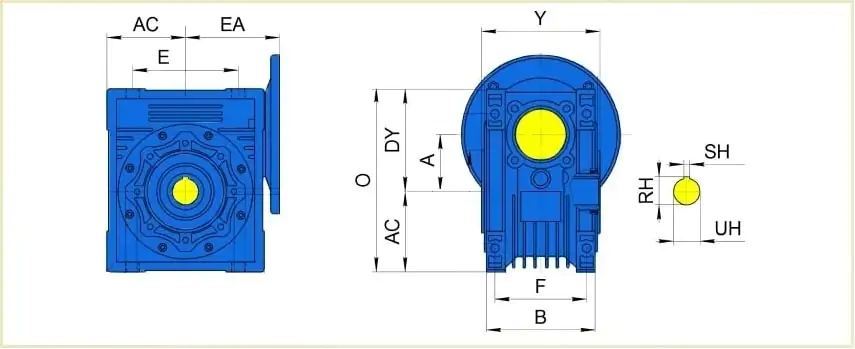

Креслення габаритних розмірів одноступінчастих редукторів Motovario NMRV

Редуктор NMRV Габаритні розміри
AC EA E Y O DY A F B UH RH SH
NMRV030 40 55 54 63 97 57 30 44 56 14 16,3 5
NMRV040 50 70 70 78 121,5 71,5 40 60 71 18 20,8 6
NMRV050 60 80 80 92 144 84 50 70 85 25 28,3 8
NMRV063 72 80 100 112 174 102 63 85 103 25 28,3 8
NMRV075 86 112,5 120 120 205 119 75 90 112 28 31,3 8
NMRV090 103 129,5 140 140 238 135 90 100 130 35 38,3 10
NMRV110 127,5 160 170 155 295 167,5 110 115 144 42 45,3 12
NMRV130 147,5 180 200 170 355 187,5 130 120 155 45 48,8 14
NMRV150 170 210 240 200 400 230 150 145 185 50 53,8 14

Варіанти зборки

Одноступінчасті черв’ячні редуктори NMRV можуть компонуватися варіантами зборки: В3, В8, V5, B6, B7, V6. Приклад схеми зборки нижче.

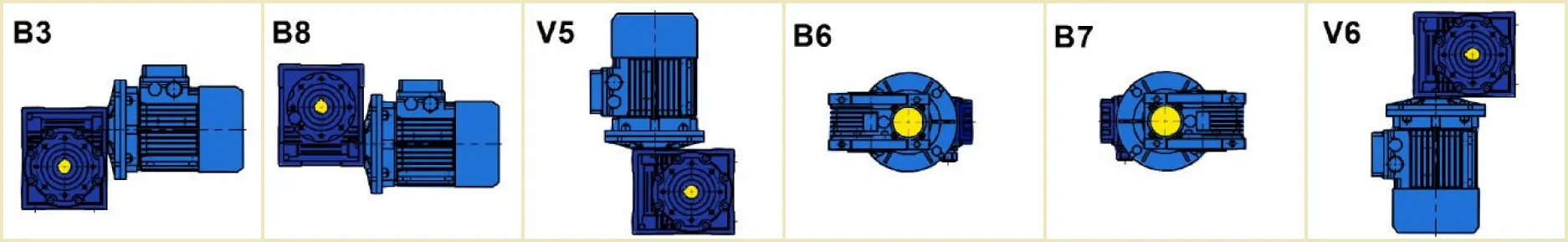

Варіанти та схеми зборки редукторів NMRV NRV RV

Кількість заправляємого мастила в редуктори НМРВ

В залежності від розташування черв’ячної пари редуктора NMRV, змінюється кількість заправляємого мастила.

Об’єм мастила, л В3 В8 В6-В7 V5 V6
НМРВ-30 0,04
НМРВ-40 0,08
НМРВ-50 0,15
НМРВ-63 0,3
НМРВ-75 0,55
НМРВ-90 1
НМРВ-110 3 2,2 2,5 3 2,2
НМРВ-130 4,5 3,3 3,5 3,3 45
НМРВ-150 7 5,1 5,4 7 5,1

Підбір електродвигуна до редуктора NMRV

Приєднувальні розміри редукторів NMRV мотоваріо відповідають стандарту DIN, підходять для агрегатації з електродвигунами АІС та АІР. Для вибору електродвигуна до мотор-редуктора NMRV – ознайомтеся з таблицею приєднувальних розмірів фланців.

Редуктор NMRV Габарит електродвигуна Діаметр фланця Діаметр валу в залежності від передатного числа
по замку по центру кріпильних отворів зовнішній 7,5 10 15 20 25 30 40 50 60 80 100
030 63В5 95 115 140 11 11 11 11 11 11 11 11 – – –
63В14 60 75 90
56В5 80 100 120 9 9 9 9 9 9 9 9 9 9 –
56В14 50 65 80
040 71В5 110 130 160 14 14 14 14 14 14 14 – – – –
71В14 70 85 105
63В5 95 115 140 11 11 11 11 11 11 11 11 11 11 11
63В14 60 75 90
56В5 80 100 120 – – – – – – – 9 9 9 9
050 80В5 130 165 200 19 19 19 19 19 19 – – – – –
80В14 80 100 120
71В5 110 130 160 14 14 14 14 14 14 14 14 14 14 –
71В14 70 85 105
63В5 95 115 140 – – – – – – 11 11 11 11 11
063 90В5 130 165 200 24 24 24 24 24 24 – – – – –
90В14 95 115 140
80В5 130 165 200 19 19 19 19 19 19 19 19 19 – –
80В14 80 100 120
71В5 110 130 160  –  –  –  –  –  –  14 14 14 14 14
71В14 70 85 105
075 100/112В5 180 215 250 28 28 28 – – – – – – – –
100/112В14 110 130 160
90В5 130 165 200 24 24 24 24 24 24 24 – – – –
90В14 95 115 140
80В5 130 165 200 – – – 19 19 19 19 19 19 19 19
80В14 80 100 120
71В5 110 130 160  –  –  –  –  –  –  – 14 14 14 14
090 100/112В5 180 215 250 28 28 28 28 28 28 – – – – –
100/112B14 110 130 160
90В5 130 165 200 24 24 24 24 24 24 24 24 24 – –
90В14 95 115 140
80В5 130 165 200 – – – – – – 19 19 19 19 19
80В14 80 100 120
110 132В5 230 265 300 38 38 38 38 – – – – – – –
100/112В5 180 215 250 28 28 28 28 28 28 28 28 28 – –
90B5 130 165 200 – – – – 24 24 24 24 24 24 24
80B5 130 165 200 – – – – – – – – – 19 19
130 132В5 230 265 300 38 38 38 38 38 38 38 – – – –
100/112В5 180 215 250 – – – – 28 28 28 28 28 28 28
90В5 130 165 200 – – – – – – – – – 24 24
150 160В5 250 300 350 42 42 42 42 42 – – – – – –
132В5 230 265 300 – – – 38 38 38 38 38 38 – –
100/112В5 180 215 250 – – – – – – – 28 28 28 28

Розшифровка позначення маркування

Розшифровка позначення маркування мотор-редуктора NMRV 30

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

  • NMRV – тип редуктора
  • 030 – міжосьова відстань
  • 10 – передатне число
  • В3 – монтажне виконання

Як купити черв’ячний редуктор NMRV?

У нас ви можете купити черв’ячний редуктор NMRV виробництва Китай та Італія з передатним числом 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Фахівці «Системи Якості» допоможуть вам підібрати та замовити потрібний редуктор. Гарантія на обладнання – 12 місяців. Оплата з ПДВ або без ПДВ, накладний платіж на пошті. Відправлення перевізниками: Нова Пошта, Делівері, САТ, самовивіз зі складу.

Ціни на черв’ячні редуктори NMRV

Ціна на черв’ячні редуктори NMRV залежить від міжосьової відстані, потужності електродвигуна та країни виробника. У таблиці вказано ціни редукторів NMRV без електродвигуна на 16.11.2021.

Модель редуктора NMRV Ціна, грн с ПДВ
Китай Італія
030 1785 4310
040 2600 5330
050 3200 7320
063 3670 8420
075 4800 9340
090 6720 13500
110 10620 18100
130 13260 24500
150 20620 34330

Для опту діє система знижок 5-15% від прайсу. Для прорахунку вартості потрібної моделі редуктора NMRV у зборі з електродвигуном – зверніться до менеджера або надішліть запит на пошту.
