Редуктор NMRV 030

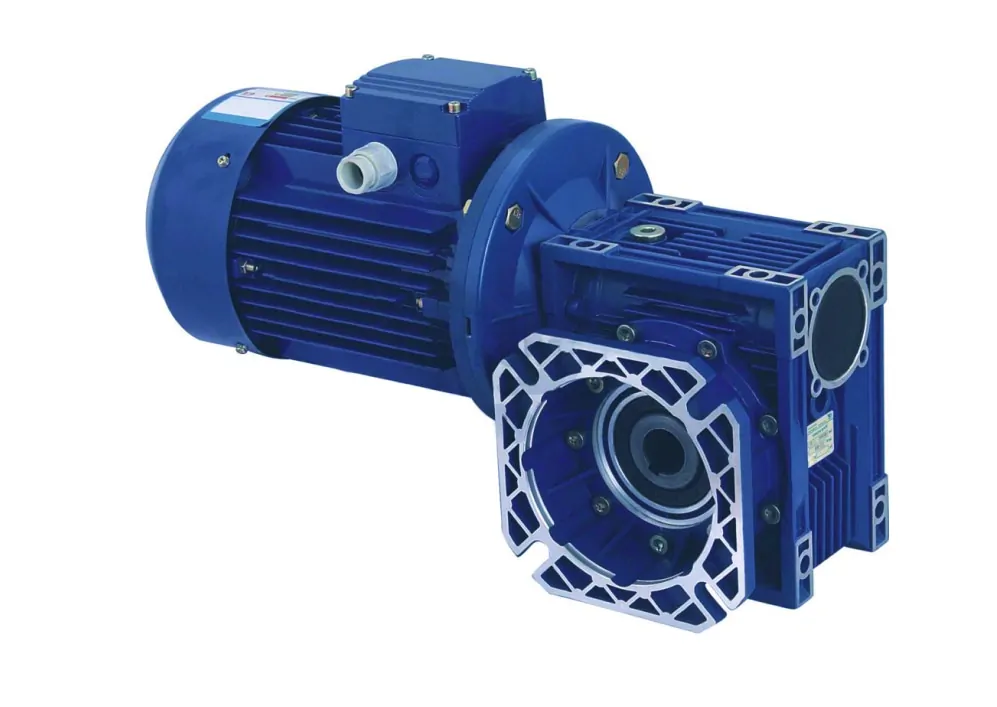

Одноступінчастий мотор-редуктор NMRV 030 i 80 Мотоваріо Італія фото

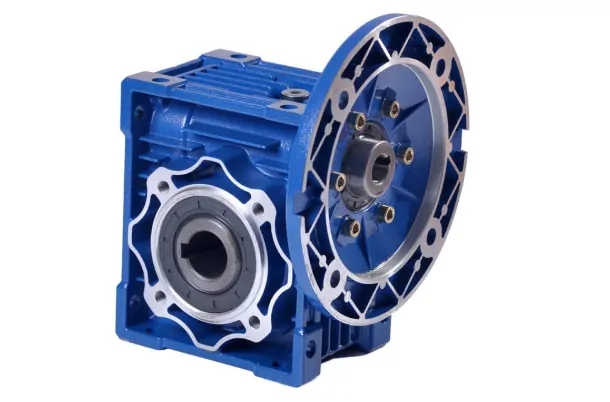

  • Черв'ячний редуктор NMRV 030 i 25 виробництва Китай

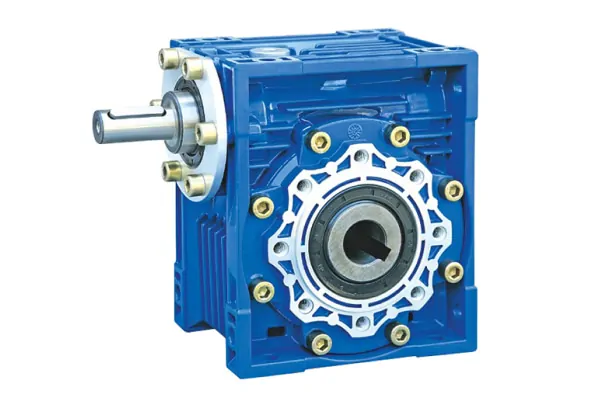

  • Редуктор motovario NRV 30 i 20

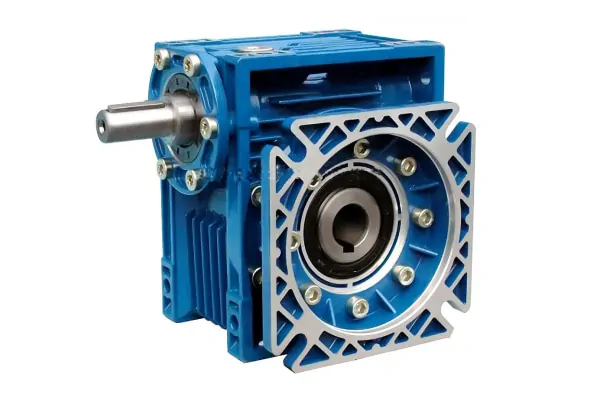

  • Редуктор черв'ячний NMRV 030 в алюмінієвому корпусі
Редуктор NMRV 030 — це черв’ячний одноступінчастий мотор-редуктор виробництва Motovario Італія або Китай з міжосьовою відстанню 30 мм. Складається з редукторної частини NRV 030 і асинхронного електродвигуна стандарту DIN/ГОСТ, жорстко змонтованих між собою фланцями. Маркування турецького аналога – PMRV/PRV 030, китайського – RV 030 (технічні характеристики, габаритні розміри по кресленням збігаються, відмінність ціна, якість, маса). Номінальний крутний момент вихідного валу – 6-44 Нм, діапазон частоти обертання 9 – 373 об/хв. У Систем якості можна купити італійські та китайські редуктори NMRV-30 з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технічні характеристики редуктора NMRV 030

У таблиці технічні характеристики редуктора NMRV030 взяті з паспорта виробника. Підбирайте модель редуктора NMRV 030 за передатним числом і номінальним крутним моментом. Корпус виготовлений з алюмінію, вага – 1,2 кг. Об’єм заправляємого мастила – 0,04 л.

Модель мотор-редуктора Частота обертання двигуна, об/хв Передатне число Оберти вихідного валу, об/хв Потужність електродвигуна, кВт Крутний момент, Нм ККД
NMRV 030 2800 7,5 373 0,37 8 0,86
10 280 0,37 11 0,84
15 187 0,25 10 0,79
20 140 0,18 9 0,73
25 112 12 0,77
30 93 12 0,66
40 70 17 0,68
50 56 0,12 13 0,64
60 47 12 0,50
80 35 0,9 14 0,56
100 28 15 0,48
1400 7,5 187 0,18 8 0,84
10 140 10 0,82
15 93 14 0,77
20 70 0,12 12 0,72
25 56 15 0,75
30 47 16 0,65
40 35 22 0,67
50 28 26 0,63
60 23 0,09 18 0,49
80 18 27 0,55
100 14 29 0,47
900 7,5 120 0,09 6 0,82
10 90 8 0,80
15 60 11 0,75
20 45 13 0,71
25 36 18 0,74
30 30 18 0,64
40 23 25 0,66
50 18 29 0,62
60 15 28 0,48
80 11 41 0,54
100 9 44 0,46

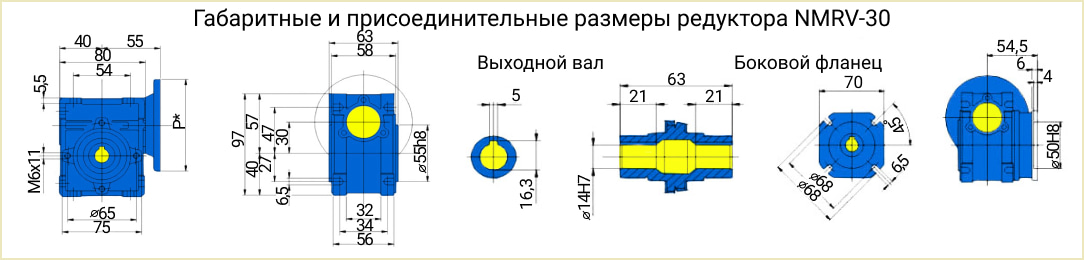

Креслення габаритно-приєднувальних розмірів NMRV-030

На кресленні вказані габаритні та приєднувальні розміри редуктора NMRV-030: довжина, висота, ширина, діаметр порожнього вихідного валу, кріпильні розміри.

Розміри редуктора NMRV 030 креслення

Приєднувальні розміри під електродвигун

Приєднувальні розміри редукторної частини NMVR-030 Motovario відповідають стандарту DIN, підходять для монтажу через фланець з електродвигунами серії АІС та АІР. У таблиці вказані розміри посадкових місць фланців та діаметри валів.

Редуктор Габарит електродвигуна Діаметр фланця Діаметр валу в залежності від передатного числа
по замку по центру кріпильних отворів зовнішній 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-030 63В5 95 115 140 11 11 11 11 11 11 11 11 – – –
63В14 60 75 90
56В5 80 100 120 9 9 9 9 9 9 9 9 9 9 –
56В14 50 65 80

Варіанти зборки

Редукторну частину NMRV030 виробляють з такими монтажними виконаннями – В3, В8, V5, В6, B7, V6. Приклад схеми зборки нижче.

схеми зборки редукторів NMRV 030

Розшифровка позначення маркування

Розшифровка позначення маркування мотор-редуктора NMRV 30 30

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

  • NRV – тип редуктора
  • 030 – міжосьова відстань
  • 10 – передатне число
  • В3 – монтажне виконання

Ціни на черв’ячні редуктори NMRV 030

Італія Мотоваріо з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Підходять на заміну черв’ячним редукторам вітчизняного виробництва. Ціна на заправлений мастилом черв’ячний редуктор NMRV030:3D модель мотор-редуктор NMRV 030

  • Італійський NMRV 030 коштує від 4310 грн;
  • Китайський NMRV030 коштує від 1785 грн;
  • Вітчизняний 2Ч-40 коштує від 3120 грн.

Ціна вказана за редукторну частину без електродвигуна – для прорахунку вартості в зборі зверніться до менеджера по телефону або надішліть запит на пошту. Гарантія – 12 місяців. Оплата з ПДВ або без ПДВ, накладений платіж на пошті за передоплатою за доставку. Відправлення перевізниками: Нова Пошта, Делівері, САТ, самовивіз зі складу.
