Редуктор NMRV 040

Одноступінчастий мотор-редуктор NMRV 040 i 80 Мотоваріо Італія фото
  • Черв'ячний редуктор NMRV 040 i 25 виробництва Китай
  • Редуктор motovario NRV 40 i 20
  • Редуктор черв'ячний NMRV 040 в алюмінієвому корпусі
Редуктор NMRV 040 — це черв’ячний одноступінчастий мотор-редуктор виробництва Motovario Італія або Китай з міжосьовою відстанню 40 мм. Складається з редукторної частини NRV 040 і асинхронного електродвигуна стандарту DIN/ГОСТ, жорстко змонтованих між собою фланцями. Маркування турецького аналога – PMRV/PRV 040, китайського – RV 040 (технічні характеристики, габаритні розміри по кресленням збігаються, відмінність ціна, якість, маса). Номінальний крутний момент вихідного валу – 17-53 Нм, діапазон частоти обертання 9 – 373 об/хв. У Систем якості можна купити італійські та китайські редуктори NMRV-40 з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технічні характеристики редуктора NMRV 040

У таблиці технічні характеристики редуктора NMRV040, взяті з паспорта виробника. Підбирайте модель редуктора NMRV 040 за передатним числом і номінальним крутним моментом. Корпус виготовлений з алюмінію, вага – 2,3 кг. Об’єм заправляємого мастила – 0,08 л.

Модель мотор-редуктора Частота обертання двигуна, об/хв Передатне число Оберти вихідного валу, об/хв Потужність електродвигуна, кВт Крутний момент, Нм ККД Сервіс-фактор
NMRV 040 2800 7,5 373 0,75 17 0,89 1,95
10 280 23 0,88 1,53
15 187 32 0,83 1,11
20 140 0,55 30 0,80 1,12
25 112 0,37 25 0,79 1,27
30 93 28 0,75 1,33
40 70 36 0,71 1,03
50 56 0,25 28 0,67 1,23
60 47 30 0,60 0,97
80 35 0,18 28 0,58 1,02
100 28 32 0,53 1,02
1400 7,5 187 0,55 25 0,87 1,84
10 140 32 0,86 1,39
15 93 46 0,82 0,98
20 70 0,37 39 0,77 1,11
25 56 0,25 32 0,75 1,21
30 47 35 0,74 1,23
40 35 46 0,67 1,00
50 28 0,18 38 0,62 1,14
60 23 0,12 29 0,59 1,30
80 18 35 0,55 1,01
100 14 40 0,49 1,04
900 7,5 120 0,37 25 0,84 1,99
10 90 32 0,82 1,49
15 60 46 0,78 1,07
20 45 0,25 40 0,75 1,16
25 36 0,18 35 0,74 1,27
30 30 0,25 53 0,66 0,96
40 23 0,18 49 0,65 0,96
50 18 0,12 37 0,58 1,23
60 15 41 0,54 1,01
80 11 0,09 37 0,47 1,03
100 9 41 0,43 1,00

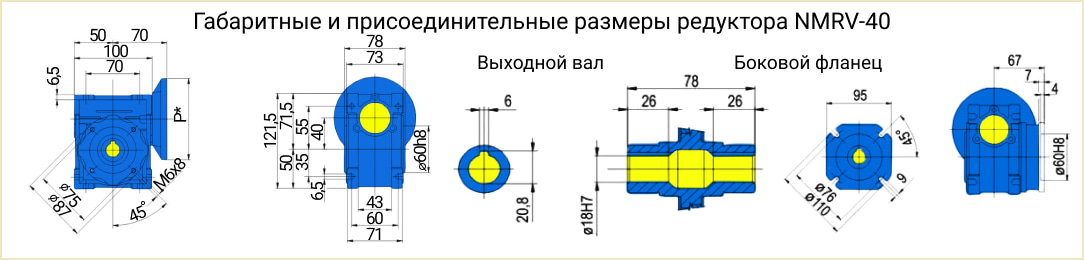

Креслення габаритно-приєднувальних розмірів NMRV-040

На кресленні вказані габаритні та приєднувальні розміри редуктора NMRV-040: довжина, висота, ширина, діаметр порожнього вихідного валу, кріпильні розміри.Розміри редуктора NMRV 040 креслення

Приєднувальні розміри під електродвигун

Приєднувальні розміри редукторної частини NMVR-040 Motovario відповідають стандарту DIN, підходять для монтажу через фланець з електродвигунами серії АІС та АІР. У таблиці вказані розміри посадкових місць фланців та діаметри валів.

Редуктор Габарит електродвигуна Діаметр фланця Діаметр валу в залежності від передатного числа
по замку по центру кріпильних отворів зовнішній 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-040 71В5 110 130 160 14 14 14 14 14 14 14 – – – –
71В14 70 85 105
63В5 95 115 140 11 11 11 11 11 11 11 11 11 11 11
63В14 60 75 90
56В5 80 100 120 – – – – – – – 9 9 9 9

Варіанти зборки

Редукторну частину NMRV040 виробляють з такими монтажними виконаннями – В3, В8, V5, В6, B7, V6. Приклад схеми зборки нижче.

схеми зборки редукторів NMRV 040

Розшифровка позначення маркування

Розшифровка позначення маркування мотор-редуктора NMRV 40

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

  • NRV – тип редуктора
  • 040 – міжосьова відстань
  • 10 – передатне число
  • В3 – монтажне виконання

Ціни на черв’ячні редуктори NMRV 040

У нас можна купити черв’ячний редуктор NMRV 040 виробництва Китай та Італія Мотоваріо з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Підходять на заміну черв’ячним редукторам вітчизняного виробництва. Ціна на заправлений мастилом черв’ячний редуктор NMRV040:3D модель мотор-редуктор NMRV 040

  • Італійський NMRV 040 коштує від 5310 грн;
  • Китайський NMRV040 коштує від 2600 грн;
  • Вітчизняний 2Ч-40 коштує від 3120 грн.

Ціна вказана за редукторну частину без електродвигуна – для прорахунку вартості в зборі зверніться до менеджера по телефону або надішліть запит на пошту. Гарантія – 12 місяців. Оплата з ПДВ або без ПДВ, накладений платіж на пошті за передоплатою за доставку. Відправлення перевізниками: Нова Пошта, Делівері, САТ, самовивіз зі складу.
