Редуктор NMRV 090

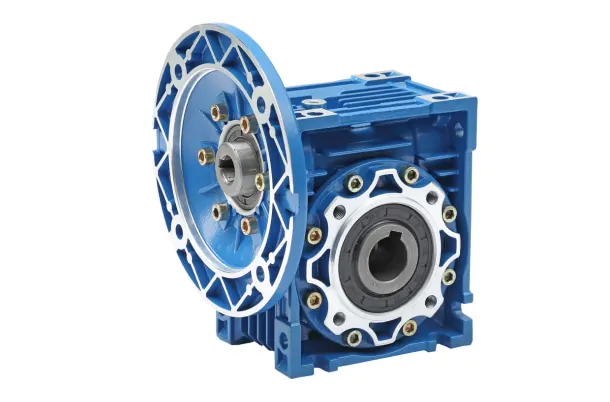

Одноступінчастий мотор-редуктор NMRV 090 i 80 Мотоваріо Італія фото

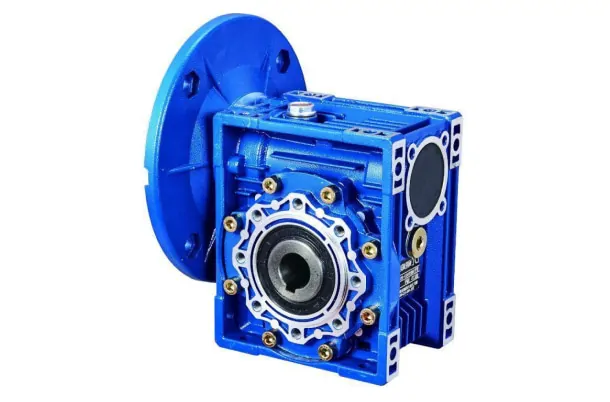

  • Черв'ячний редуктор NMRV 090 i 25 виробництва Китай

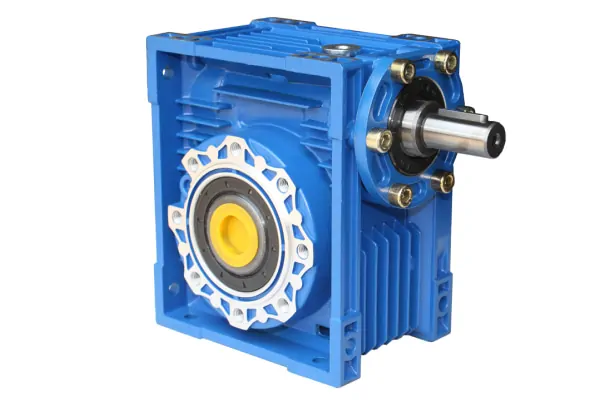

  • Редуктор motovario NRV 090 i 20

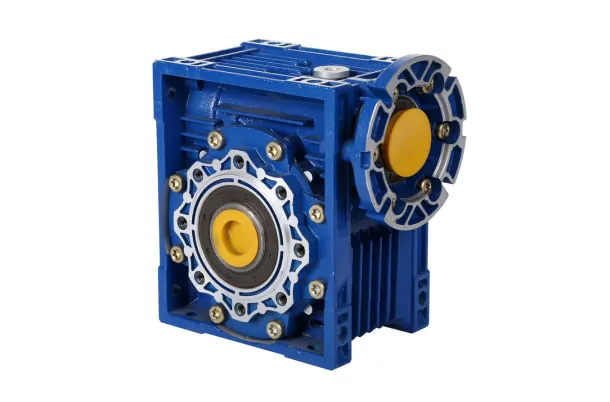

  • Редуктор черв'ячний NMRV 090 в алюмінієвому корпусі
Редуктор NMRV 090 — це черв’ячний одноступінчастий мотор-редуктор виробництва Motovario Італія або Китай з міжосьовою відстанню 90 мм. Складається з редукторної частини NRV 090 і асинхронного електродвигуна стандарту DIN/ГОСТ, жорстко змонтованих між собою фланцями. Маркування турецького аналога – PMRV/PRV 090, китайського – RV 090 (технічні характеристики, габаритні розміри по кресленням збігаються, відмінність ціна, якість, маса). Номінальний крутний момент вихідного валу – 129-527 Нм, діапазон частоти обертання 9 – 373 об/хв. У Систем якості можна купити італійські та китайські редуктори NMRV-90 з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технічні характеристики редуктора NMRV 090

У таблиці технічні характеристики редуктора NMRV090, взяті з паспорта виробника. Підбирайте модель редуктора NMRV 090 за передатним числом і номінальним крутним моментом. Корпус виготовлений з алюмінію, вага – 13 кг. Кількість заправляємого мастила – 1л.

Модель мотор-редуктора Частота обертання двигуна, об/хв Передатне число Оберти вихідного валу, об/хв Потужність електродвигуна, кВт Крутний момент, Нм ККД Сервіс-фактор
NMRV 090 2800 7,5 373 5,5 129 0,92 2,07
10 280 170 0,91 1,59
15 187 243 0,86 1,13
20 140 321 0,86 1,03
25 112 4 291 0,85 0,99
30 93 336 0,82 1,12
40 70 3 320 0,78 1,09
50 56 2,2 286 0,76 1,07
60 47 325 0,72 0,90
80 35 1,5 284 0,70 0,87
100 28 1,1 244 0,66 0,87
1400 7,5 187 4,8 223 0,91 1,66
10 140 292 0,89 1,26
15 93 4 354 0,86 1,06
20 70 3 347 0,85 1,23
25 56 2,2 310 0,83 1,20
30 47 3 483 0,79 1,01
40 35 2,2 451 0,75 1,01
50 28 1,5 371 0,73 1,05
60 23 1,1 311 0,69 1,18
80 18 0,92 317 0,63 1,01
100 14 0,75 305 0,60 0,95
900 7,5 120 2,2 157 0,90 2,62
10 90 205 0,88 1,98
15 60 295 0,84 1,42
20 45 380 0,81 1,19
25 36 1,8 278 0,79 0,94
30 30 2,2 527 0,75 0,99
40 23 1,5 454 0,71 1,08
50 18 1,1 399 0,68 1,07
60 15 0,75 307 0,64 1,29
80 11 377 0,59 0,90
100 9 0,55 318 0,55 0,96

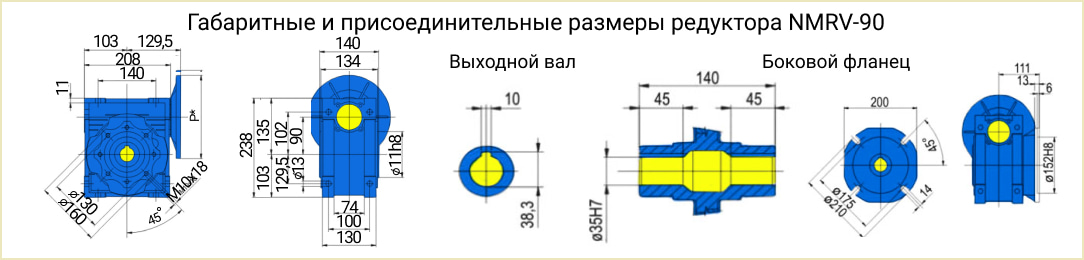

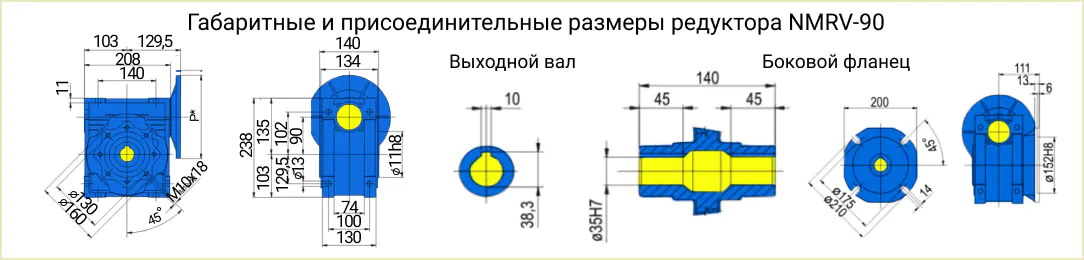

Креслення габаритно-приєднувальних розмірів NMRV-090

На кресленні вказані габаритні та приєднувальні розміри редуктора NMRV-090: довжина, висота, ширина, діаметр порожнього вихідного валу, кріпильні розміри.Розміри редуктора NMRV 090 креслення

Приєднувальні розміри під електродвигун

Приєднувальні розміри редукторної частини NMVR-090 Motovario відповідають стандарту DIN, підходять для монтажу через фланець з електродвигунами серії АІС та АІР. У таблиці вказані розміри посадкових місць фланців та діаметри валів.

Редуктор Габарит електродвигуна Діаметр фланця Діаметр валу в залежності від передатного числа
по замку по центру кріпильних отворів зовнішній 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-090 100/112В5 180 215 250 28 28 28 28 28 28 – – – – –
100/112B14 110 130 160
90В5 130 165 200 24 24 24 24 24 24 24 24 24 – –
90В14 95 115 140
80В5 130 165 200 – – – – – – 19 19 19 19 19
80В14 80 100 120

Варіанти зборки

Редукторну частину NMRV090 виробляють з такими монтажними виконаннями – В3, В8, V5, В6, B7, V6. Приклад схеми зборки нижче.

схеми зборки редукторів NMRV 90

Розшифровка позначення маркування

Розшифровка позначення маркування мотор-редуктора NMRV 090

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

  • NRV – тип редуктора
  • 090 – міжосьова відстань
  • 10 – передатне число
  • В3 – монтажне виконання

Ціни на черв’ячні редуктори NMRV 090

У нас можна купити черв’ячний редуктор NMRV 090 виробництва Китай та Італія Мотоваріо з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Підходять на заміну черв’ячним редукторам вітчизняного виробництва. Ціна на заправлений мастилом черв’ячний редуктор NMRV090:3D модель мотор-редуктор NMRV 090

  • Італійський NMRV 090 коштує від 14310 грн;
  • Китайський NMRV090 коштує від 6720 грн;
  • Вітчизняний Ч-100 коштує від 7800 грн.

Ціна вказана за редукторну частину без електродвигуна – для прорахунку вартості в зборі зверніться до менеджера по телефону або надішліть запит на пошту. Гарантія – 12 місяців. Оплата з ПДВ або без ПДВ, накладений платіж на пошті за передоплатою за доставку. Відправлення перевізниками: Нова Пошта, Делівері, САТ, самовивіз зі складу.
