Редуктор NMRV 150

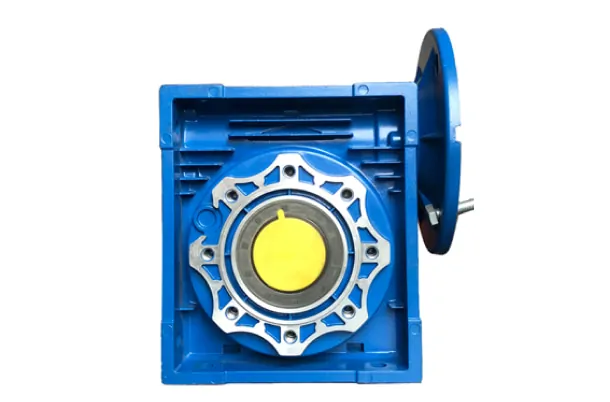

Одноступінчастий мотор-редуктор NMRV 150 i 80 Мотоваріо Італія фото

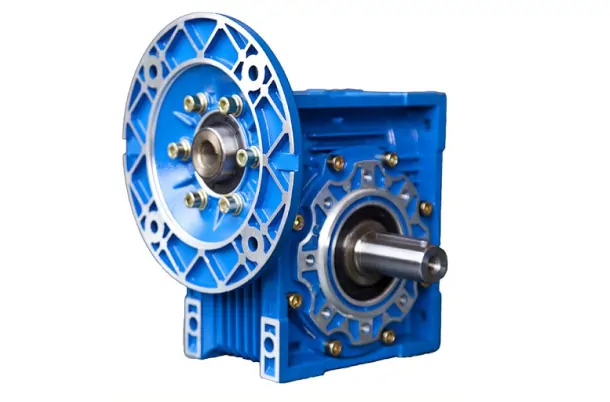

  • Черв'ячний редуктор NMRV 150 i 25 виробництва Китай
  • Редуктор motovario NMRV 150 i 20
  • Редуктор черв'ячний NMRV 150 у чавунному корпусі
Редуктор NMRV 150 — це черв’ячний одноступінчастий мотор-редуктор виробництва Motovario Італія або Китай з міжосьовою відстанню 150 мм. Складається з редукторної частини NRV 150 і асинхронного електродвигуна стандарту DIN/ГОСТ, жорстко змонтованих між собою фланцями. Маркування турецького аналога – PMRV/PRV 150, китайського – RV 150 (технічні характеристики, габаритні розміри по кресленням збігаються, відмінність ціна, якість, маса). Номінальний крутний момент вихідного валу – 253-1560 Нм, діапазон частоти обертання 9 – 373 об/хв. У Систем якості можна купити італійські та китайські редуктори NMRV-150 з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технічні характеристики редуктора NMRV 150

У таблиці технічні характеристики редуктора NMRV150, взяті з паспорта виробника. Підбирайте модель редуктора NMRV 150 за передатним числом і номінальним крутним моментом. Корпус виготовлений з чавуну, вага – 84 кг.

Модель мотор-редуктора Частота обертання двигуна, об/хв Передатне число Оберти вихідного валу, об/хв Потужність електродвигуна, кВт Крутний момент, Нм ККД Сервіс-фактор
NMRV 150 2800 7,5 373 11 253 0,90 3,40
10 280 333 0,89 2,71
15 187 488 0,87 2,04
20 140 643 0,86 1,51
25 112 756 0,81 1,12
30 93 873 0,78 1,32
40 70 9,2 960 0,77 1,16
50 56 7,5 978 0,77 1,09
60 47 5,5 781 0,69 1,26
80 35 949 0,63 0,92
100 28 4 849 0,62 0,97
1400 7,5 187 15 675 0,88 1,49
10 140 890 0,87 1,19
15 93 11 957 0,85 1,22
20 70 9,2 1054 0,84 1,08
25 56 7,5 1010 0,79 0,99
30 47 1166 0,76 1,77
40 35 5,5 1126 0,75 1,16
50 28 1407 0,75 0,89
60 23 4 1115 0,68 1,04
80 18 3 1015 0,62 1,01
100 14 2,2 915 0,61 1,06
900 7,5 120 11 753 0,86 1,13
10 90 992 0,85 1,22
15 60 7,5 991 0,83 1,43
20 45 1305 0,82 1,36
25 36 5,5 1130 0,77 1,02
30 30 4 948 0,74 1,65
40 23 1248 0,74 1,21
50 18 1560 0,74 0,92
60 15 3 1273 0,67 1,05
80 11 2,2 1135 0,61 1,04
100 9 1,5 951 0,60 1,17

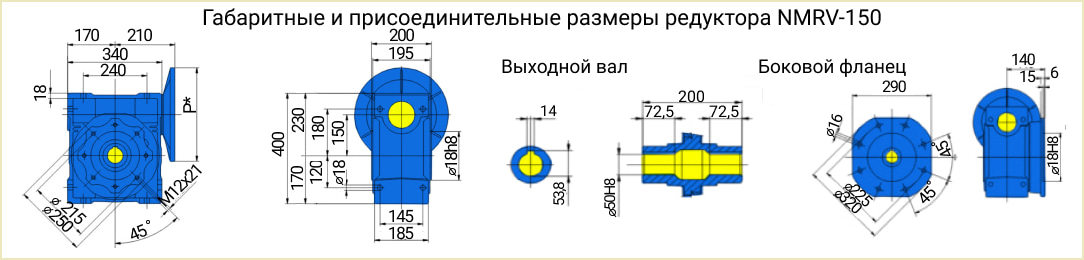

Креслення габаритно-приєднувальних розмірів NMRV-150

На кресленні вказані габаритні та приєднувальні розміри редуктора NMRV-150: довжина, висота, ширина, діаметр порожнього вихідного валу, кріпильні розміри.Розміри редуктора NMRV 150 креслення

Приєднувальні розміри під електродвигун

Приєднувальні розміри редукторної частини NMVR-150 Motovario відповідають стандарту DIN, підходять для монтажу через фланець з електродвигунами серії АІС та АІР. У таблиці вказані розміри посадкових місць фланців та діаметри валів.

Редуктор Габарит електродвигуна Діаметр фланця Діаметр валу в залежності від передатного числа
по замку по центру кріпильних отворів зовнішній 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-150 160В5 250 300 350 42 42 42 42 42 – – – – – –
132В5 230 265 300 – – – 38 38 38 38 38 38 – –
100/112В5 180 215 250 – – – – – – – 28 28 28 28

Варіанти зборки

Редукторну частину NMRV150 виробляють з такими монтажними виконаннями – В3, В8, V5, В6, B7, V6. Приклад схеми зборки нижче.

схеми зборки редукторів NMRV 150

Кількість заливаємого мастила

В залежності від розташування черв’ячної пари редуктора NMRV-150, змінюється кількість заправляємого мастила.

Варшант зборки NMRV-150 Об’єм мастила, л
В3 7,0
В8 5,1
В6-В7 5,4
V5 7,0
V6 5,1

Розшифровка позначення маркування

Розшифровка позначення маркування мотор-редуктора NMRV 150

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

  • NRV – тип редуктора
  • 150 – міжосьова відстань
  • 10 – передатне число
  • В3 – монтажне виконання

Ціни на черв’ячні редуктори NMRV 150

У нас можна купити черв’ячний редуктор NMRV 150 виробництва Китай та Італія Мотоваріо з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Підходять на заміну черв’ячним редукторам вітчизняного виробництва. Ціна на заправлений мастилом черв’ячний редуктор NMRV150:3D модель мотор-редуктор NMRV 150

  • Італійський NMRV 150 коштує від 34310 грн;
  • Китайський NMRV150 коштує від 20620 грн;
  • Вітчизняний Ч-160 коштує від 18000 грн.

Ціна вказана за редукторну частину без електродвигуна – для прорахунку вартості в зборі зверніться до менеджера по телефону або надішліть запит на пошту. Гарантія – 12 місяців. Оплата з ПДВ або без ПДВ, накладений платіж на пошті за передоплатою за доставку. Відправлення перевізниками: Нова Пошта, Делівері, САТ, самовивіз зі складу.
