Фильтри сітчасті фланцеві осадові

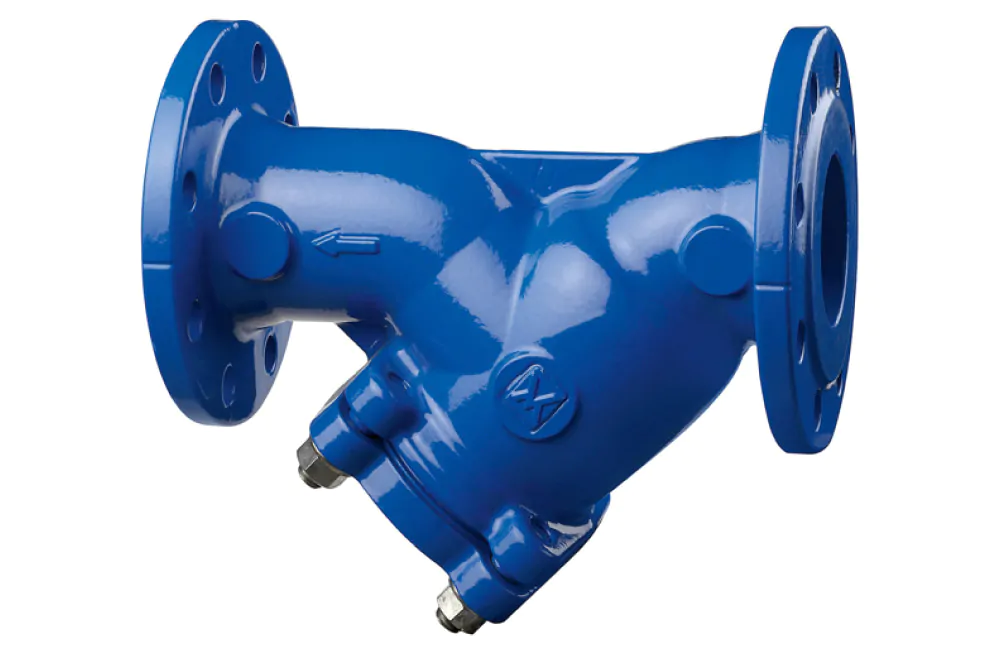

Сітчастий фланцевий фільтр для води

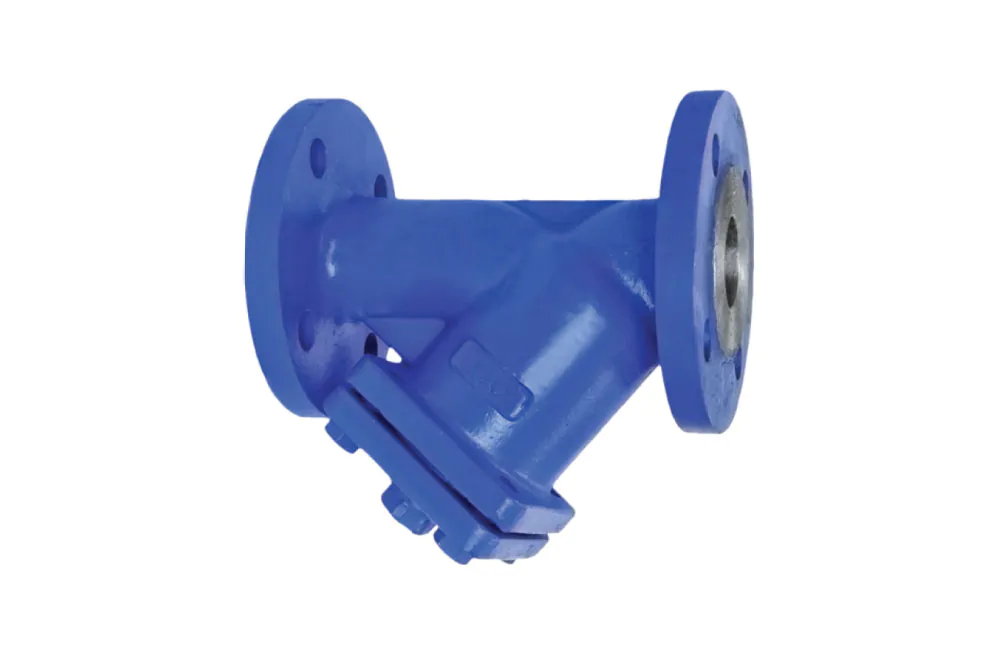

  • Сітчастий чавунний фільтр грубої очистки
  • Фільтр осадовий магнітно-сітчастий механічний
  • Кутовий проточний магістральний сітчастий фільтр
Фільтр сітчастий осадовий – це трубопровідна арматура для тонкого чи грубого очищення робочого середовища. Виробляються під номінальний тиск РУ-6, РУ-10, РУ-16, РУ-25, РУ-40. Умовний діаметр проходу ДУ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400 мм. Матеріал корпусу – чавун, нержавіюча сталь, вуглецева сталь, латунь, бронза. Робоче середовище – вода, повітря, олія, пара, хімічні розчини, газ із температурою до 400°C. Кріплення до трубопроводу – фланцеве, муфтове, різьбове. У нас можна купити фільтри осадові сітчасті виробництва України, Китаю, Європи за ціною дилера.

Ціна

від 684 грн

Каталог чавунних сітчастих фільтрів

Технічні характеристики фільтрів сітчастих фланцевих

У таблиці вказані технічні характеристики фільтрів сітчастих осадових чавунних фланцевих: діаметри, номінальний тиск, матеріал фільтруючого елемента, умовний діаметр проходу Ду, температура. Максимально допустима температура та тип робочого середовища залежать від матеріалів основних елементів сітчастого фільтра. Для правильного підбору фланцевого осадового фільтра під умови експлуатації – зверніться до менеджера за безкоштовною консультацією.

Фільтр Технічні характеристики
Номінальний тиск Ру (Pn), кгс/см2 Матеріал сітки Діапазон діаметра проходу Ду (Dn), мм Кріплення Робоче середовище Гранична температура, °С
Сітчастий осадовий 6, 10, 16, 25, 40 Нержавіюча сталь, оцинкована сталь 15-400 Фланцеве Вода, воздух, пара, газ, неагресивні середовища 400

Креслення та розміри фланцевих сітчастих фільтрів

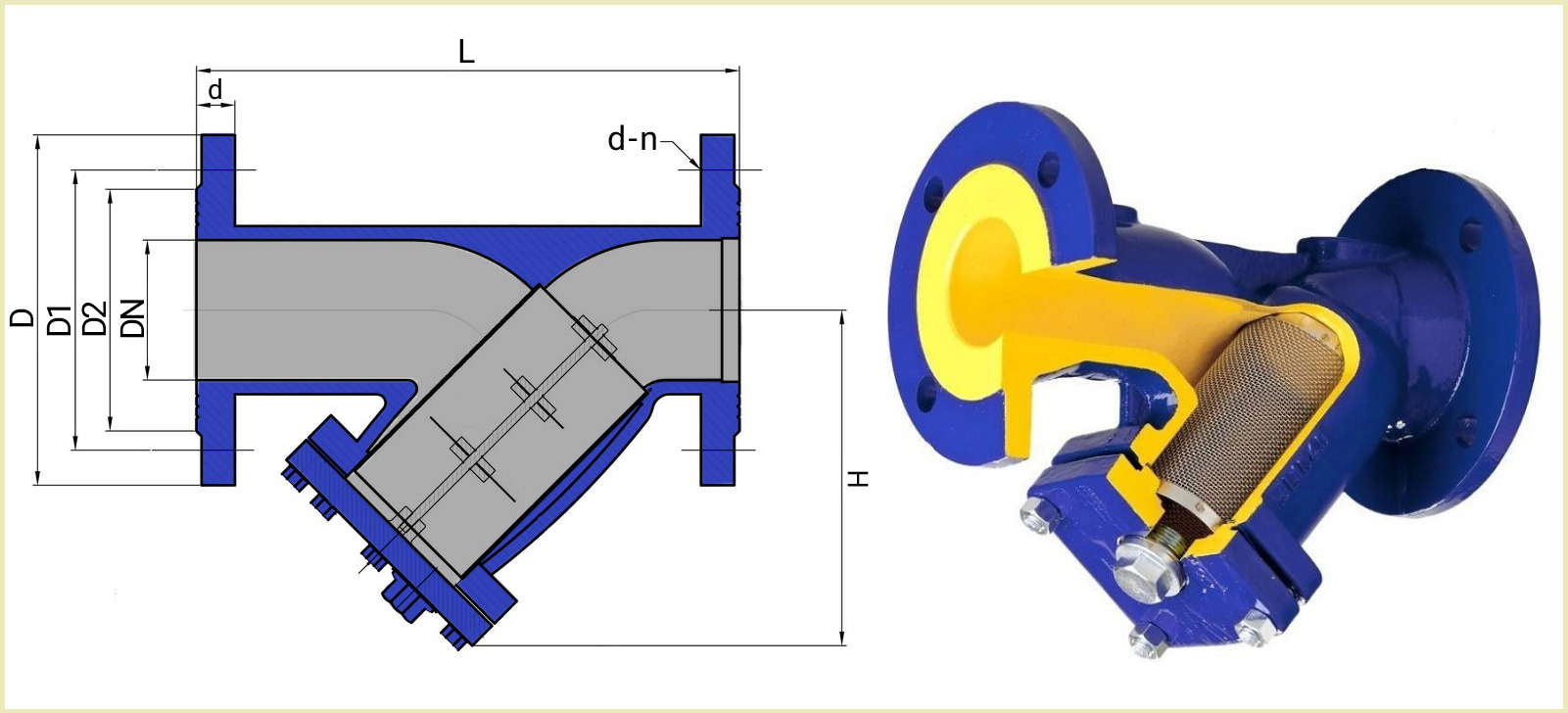

Фільтр сітчастий фланцевий осадовий розміри креслення

Вага та розміри сітчастих фланцевих фільтрів можуть незначно відрізнятися від наведених нижче залежно від номінального тиску Ру та виробника – Україна, Китай, Європа.

Фільтр сітчастий Габаритні та приєднувальні розміри, мм Вага, кг
DN L H D D1 D2 b n-Ød
Чавунний фланцевий 15 130 72 95 65 47 14 4-14 2,2
20 150 80 105 75 58 16 4-14 2,7
25 160 90 115 85 68 16 4-14 3,7
32 180 105 140 100 78 18 4-18 5,6
40 200 112 150 110 88 18 4-18 7,6
50 230 135 165 125 102 20 4-18 10,1
65 290 165 185 145 122 20 4-18 14,8
80 310 195 200 160 138 22 8-18 18,5
100 350 230 220 180 158 24 8-18 26,2
125 400 280 250 210 188 26 8-18 40,0
150 480 330 285 240 212 26 8-23 55,0
200 600 390 340 295 268 30 12-23 93,0
250 730 450 405 355 320 32 12-27 158,0
300 850 562 460 410 378 32 12-27 250,0
350 980 640 520 470 438 36 16-27 320,0
400 1100 700 580 525 490 38 16-30 400,0

Купити фільтр сітчастий осадовий фланцевий

У Систем Якості можна купити фільтри сітчасті фланцеві чавунні осадові для грубого і тонкого очищення. Підберемо фільтри сітчасті механічні, магнітно-сітчасті, грязьові, косі, кутові, проточні, магістральні, промивні, газові, масляні, сталеві для води, паропроводу, водопроводу, опалення, свердловини. На складі фільтри сітчасті осадові виробництва заводів України, Китаю, Польщі, Іспанії, Португалії, Туреччини, Словаччини. Все обладнання та вузли проходять випробування на відповідність параметрам, зазначеним у ГОСТ, DIN. У комплекті поставки: фільтр сітчастий фланцевий, паспорт поєднаний з інструкцією з експлуатації та обслуговування, сертифікат (може додаватись в залежності від фірми виробника та серії).

Виконаємо діагностику та ремонт фільтрів осадових чавунних, зворотних клапанів, кульових кранів, затворів батерфляй, засувок, електроприводів, затворів дискових поворотних, усунемо несправності та дефекти, проведемо ревізію (заміна прокладок, набивання, мастила), опресування (гідровипробування). Гарантія 12 місяців за умови дотримання умов експлуатації та БНіП (будівельні норми та правила).

Ціна фільтрів сітчастих чавунних в Україні

Ціна сітчастого осадового фільтра чавунного фланцевого залежить від номінального діаметра проходу Ду, матеріалів деталей, тиску Ру та виробника – Україна, Китай, Європа. Для опту діє система знижок 5-15% прайсу. Для розрахунку вартості фланцевих чавунних сітчастих фільтрів – зверніться до менеджера або надішліть запит на пошту.

Компанія Системи Якості постачальник надійних сітчастих фільтрів
