Тельфер електричний болгарський

•
•
•

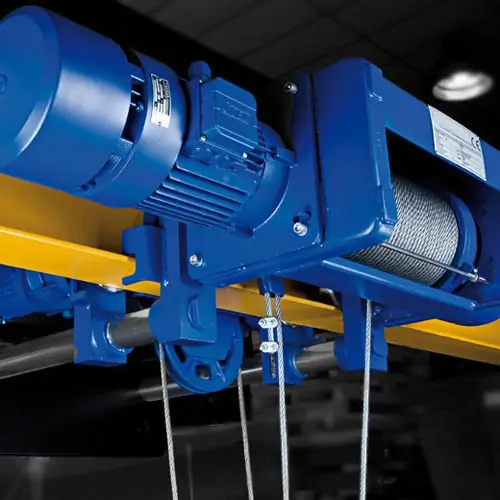

Тельфер – це підвісний електричний пристрій для вертикального підйому та переміщення вантажу під час виконання вантажно-розвантажувальних робіт. Як привод використовується одношвидкісні або двошвидкісні електродвигуни з вбудованим гальмом. Основні технічні параметри: вантажопідйомність (від 0,2 до 50 тонн) та висота підйому (від 5 до 50 метрів). За типом механізму підйому розрізняють на канатні та ланцюгові, виконання – стаціонарний або пересувний. Болгарські електротельфери виробляються на заводі “Балканське Відлуння” (колишній Балканкар), російські – “Барнаульські талі” та ін.

• Каталог
• Характеристики
• Підключення
• Марки
• Експлуатація
• Устройство
• Покупка

Замовити тельфер

Каталог вантажопідйомності

Перейдіть за каталогом вантажопідйомності до моделі електричного тельфера для перегляду докладних параметрів: схема підключення, електрична схема, паспорт, висота підйому, параметри каретки, креслення, монтаж, інструкція з експлуатації, установка, виробник, розміри (габарити), регулювання, ГОСТ, вага (Маса), конструкція, позначення.

Улаштування і конструкція

Пристрій тельфера зображено на кресленні. Болгарські тельфери мають блочно-складову систему конструкції, що складається з 8 конструктивних груп.

1. Електродвигун з вбудованим гальмом – двигун з конусним гальмом, принцип дії полягає в аксіальному зміщенні конусного ротора під впливом пружини. Такий тип гальма забезпечує надійне гальмування при відключенні живлення або падінні напруги. Залежно від умов експлуатації споживача, встановлюються одношвидкісні або двошвидкісні двигуни. Двошвидкісні електромотори застосовуються при роботах необхідних мікрошвидкість підйому електротельфера: центрування деталей при виконанні монтажних робіт, роботи в ливарних цехах і тд;
2. Барабан – змонтований із планетарним редуктором за допомогою статевого шліцевого валу з одного боку та з переднім щитом електродвигуна на підшипниках кочення з іншого боку. Канат кріпиться у спеціальному внутрішньому каналі гвинтами;
3. Планетарний редуктор – має двоступінчасту прямозубчасту конструкцію, призначений для редукції оборотів електромотора до оборотів барабана канатного;
4. Канатоукладчик – призначений для правильного укладання каната у канали барабана. Складається з напрямної гайки з напрямним сегментом і притискного кільця;
5. Пружна компенсуюча муфта – використовується передачі крутного моменту від електродвигуна до редуктору ;
6. Корпус – основа конструкції електротельфера Має два сталеві фланці для жорсткого кріплення редуктора з одного боку та двигуна з іншого.
7. Подвеска с крюком – призначений для захоплення вантажу, має запобіжник;
8. Електрообладнання – контактори, командний вимикач, пуско-захисний трансформатор, кінцеві вимикачі оперативного ланцюга, шинний чотирипровідний струмопровід, щітковий струмоприймач.

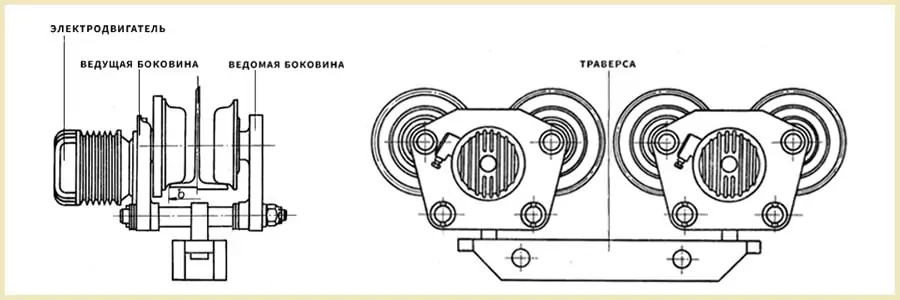

Монорельсовий ходовий візок

Механізм пересування підйомного механізму залежить від вантажопідйомності болгарського тельфера:

1. Нешарнирнтй жорсткий ходовий візок – застосовується в електричних тельферах 8000 і 12500 кг, призначена для монорейкових шляхів з різною величиною профілю. Конструктивно складається з двох візків із самостійним приводом, що з’єднується з підйомним механізмом несучої траверси.
2. Шарнірний ходовий візок – для монорейкових дорого зі стрілочними пристроями або невеликим радіусом викривлення. Відрізняється від жорсткого візка, тим що рухаються ходові протилежні колеса, а не з одного боку.

Електрична схема підключення до мережі

Підключивши електрофер виробництва Болгарії до мережі, потрібно перевірити правильне підключення фаз:

1. Командний вимикач (пульт управління) – перевірити правильність напрямку руху вантажу при натисканні кнопок вгору та вниз. У разі розбіжності напряму – поміняти місцями 2 жили кабелю живлення тельфера.
2. Кінцеві вимикачі – встановити гак у середнє положення, тросокладчик залишається посередині барабана, на рівній відстані від керуючого сегмента по обидва боки встановити обмежувальні кільця на штанзі кінцевого вимикача. Щоб перевірити правильність схеми підключення, увімкніть кнопку вгору і натисніть обмежувальне кільце до граничного ходу вимикача. Якщо гакова підвіска зупинилася – електрична схема підключення правильна, продовжує рухатися – поміняти дві жили кабелю кінцевого вимикача місцями.

Скачати електричні схеми принципові електрообладнання тельферів виробника “Балканське Ехо”

Талі ТЕ канатні

Тельфер ТЕ – це вантажопідйомна канатна електрична таль випускаються з вантажопідйомністю від 500 до 5000 кг із висотою підйому до 36 метрів. Мають схожий пристрій з болгарськими тельферами, гарна якість та нижча ціна. У комплектацію поставки входить: електротельфер ТЕ та паспорт, суміщений з керівництвом (інструкцією) з експлуатації.
