Тельфер 500 кг болгарский – это мобильный электрический подъемно-транспортный механизм вертикального подъема и перемещения груза в небольших цехах, складах, гаражах и тд. Электротельферы промышленные грузоподъемностью 0,5 т выпускаются с высотой подъема 6, 9, 12, 18, 24, 30, 36 метров. Механизм подъема – канатный и цепной, исполнение – стационарный или передвижной. Болгарские тельферы 0,5т производятся на заводе “Балканское Эхо”, Балканкар ПОДЭМ и др.
Каталог
Каталог тельферов болгарских 0,5 т совмещен с таблицей технических характеристик, где указаны: маркировки болгарских тельферов в зависимости от высоты подъема, скорость, мощность электродвигателя и вес. Перейдите по ссылке для просмотра технических характеристик российских электрических талей 500 кг.
Производитель | Маркировки для гп 500 кг | Технические характеристики тельферов 0,5 т | ||||||
Высота подъема, м | Скорость, м/мин | Мощность двигателя, кВт | Радиус поворота, м | Масса, кг | ||||
подъема | перемещения | подъема | перемещения | |||||
Болгария | Т10212 | 6 | 8 | 20 | 0,75 | 0,12 | 1,5 | 129 |
Т10222 | 9 | 135 | ||||||
Т10232 | 12 | 138 | ||||||
Т10242 | 18 | 208 | ||||||
Т10252 | 24 | 218 | ||||||
Т10262, | 30 | 348 | ||||||
Т10272 | 36 | 371 |

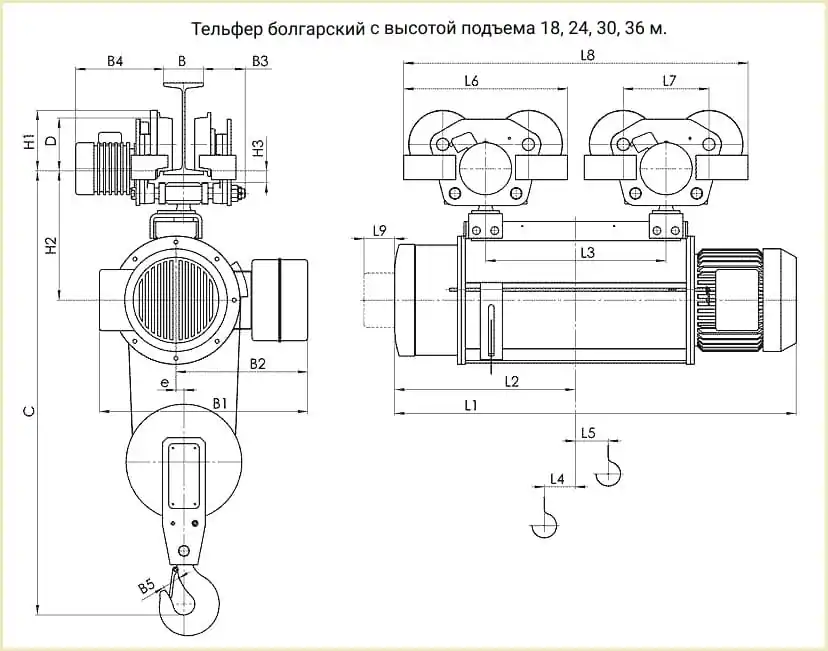

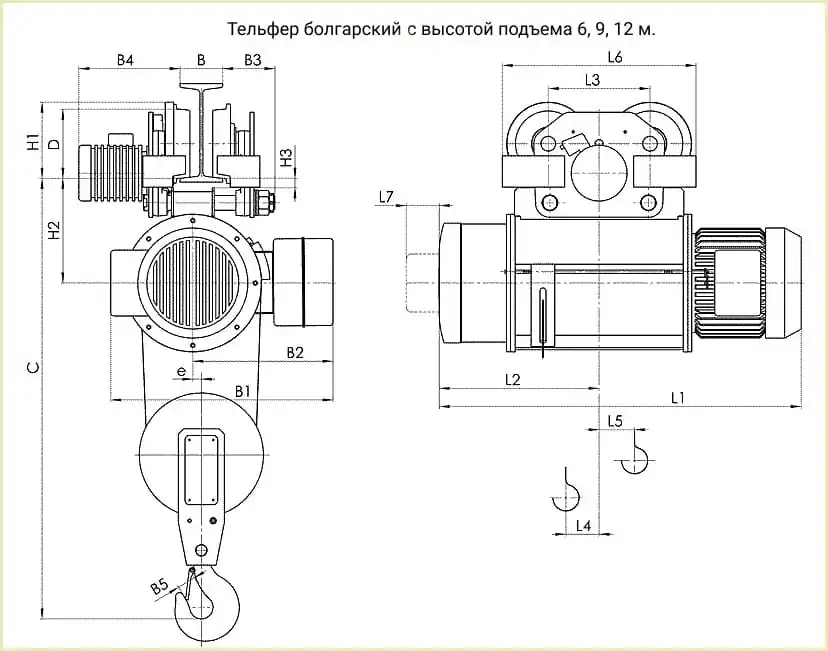

Чертеж и габаритные размеры
Габаритные размеры могут отличать в зависимости от исполнения: с микроподъемом, с ограничителем груза, c ограничителем груза и с микроподъемом.
Высота подъема | Габаритные размеры тельфера 500 кг | ||||||||||||||||
L1 | L2 | L3 | L6 | L7 | L8 | L9 | H1 | H2 | H3 | B | B1 | В2 | B3 | B4 | C | D | |
6 м | 648/688 | 287 | 225 | 415 | 46 | – | – | 148 | 204 | 33 | 90-130 | 465/492/557 | 300/365 | 54-94 | 245-305 | 850 | 120 |
9 м | 738/778 | 332 | |||||||||||||||
12 м | 818/858 | 373 | |||||||||||||||
18 м | 978/1018 | 452 | 450 | 415 | 225 | 865 | 46 | 148 | 277 | 33 | 90-110 | 465/492/557 | 300/365 | 54-94 | 245-305 | 930 | 120 |
24 м | 1138/1178 | 532 | 610 | 1025 | |||||||||||||
30 м | 1226/1290 | 567 | 550 | 965 | 80 | 331 | 580/606/668 | 1025 | |||||||||
36 м | 1306/1373 | 602 | 620 | 1035 |
Устройство и конструкция
Болгарские тельферы 0,5 тонн имеют блочно-составную систему конструкции, состоящую из 8 конструктивных групп:
- Электродвигатель с встроенным тормозом;
- Барабан;
- Планетарный редуктор;
- Канатоукладчик;
- Упругая компенсирующая муфта;
- Корпус;
- Подвеска с крюком;
- Электрооборудование.
Электрическая схема подключение к сети
Подключение электрического передвижного тельфера 0,5 тонны, выполняется согласно электрической схемы монтажа указанной в инструкции по эксплуатации электрооборудования. Подключив промышленный эл тельфер 500 кг производства Болгарии к сети, нужно проверить правильное подключение фаз:
- Командный выключатель (пульт управления) – проверить правильность направления движения груза при нажатии кнопок вверх и низ. В случаю несовпадения направления – поменять местами 2 жилы кабеля питания.
- Концевые выключатели – установить крюк в среднее положение, канатоукладчик остается по середине барабана, на равном расстоянии от сегмента управляющего сегмента по обеим сторонам установить ограничительные кольца на штанге концевого выключателя. Что бы проверить правильность схемы подключения, включите кнопку вверх и нажмите на ограничительное кольцо до предельного хода выключателя. Если крюковая подвеска остановилась – электрическая схема подключения верна, продолжает двигаться – поменять две жилы кабеля концевого выключателя местами.
Скачать электрические схемы электрооборудования тельферов производителя “Балканское Эхо”
Где купить тельфер для кран-балки в Украине?
У «Систем Качества» можно купить тельферы для кран-балки электрические грузоподъемностью 500 кг новые и складского хранения производства Болгария, Россия и Украина с высотой 6, 9, 12, 18, 24, 30, 36 м. Также в наличии на складе советские электротельферы 0,5 тонн после капитального ремонта для кран-балок, консольных, мостовых и козловых кранов, и других однобалочных и двухбалочных подъемных механизмов
Выполним высококвалифицированный ремонт или поставим запчасти для электрической тали 0,5 тоны: шестерня двигателя передвижения, фрикционная накладка, вентилятор, гайка вентилятора, кожух тормозной, вал редуктора, муфта упругая в сборе, тележка приводная (каретка, кошка, вагонетка), концевой выключатель, блок шестерни тележки, крышка клеммной коробки двигателя, канатоукладчик, щит передний электродвигателя КГ, ограничитель грузоподъемности ВОТ, ротор двигателя КГ, решетка электродвигателя, ротор электродвигателя KG, двигатель перемещения марки МА, тело муфты болгарского тельфера, пульт кнопочный ПКТ.
Цена электротельфера передвижного грузоподъемностью 0,5 тоны
Цена электрической болгарского тельфера 500 кг зависит от высоты подъема, начинается от 12 000 грн с НДС за электротельфер после заводской ревизии с последующей гарантией 12 месяцев. Для просчета стоимости передвижного тельфера Балканкар требуемой модели – обратитесь к менеджеру или отправьте запрос на электронную почту.
