Технические характеристики
Вентиль запорный Ду-25 | Технические характеристики | |||
Номинальное давление Ру, кгс/см2 | Крепление | Строительная длина, мм | Вес, кг | |
15кч19п | 16 | Фланцевое | 120 | 2,2 |
15с65нж, 15с65п | 16 | 160 | 5,5 | |
15с12п | 25 | 160 | 5,0 | |
15с18п, 15с18нж | 25 | 160 | 4,5 | |
15с22нж, 15с22п, 15нж22нж | 40 | 160 | 6,1 | |
15с27нж | 63 | 200 | 7,6 | |
15кч18п | 16 | Муфтовое | 120 | 1,4 |
15б1п | 80 | 1,4 | ||
15б3р | 10 | 80 | 0,5 | |
15с54бк | 160 | 100 | 1,6 | |
15с57бк | 160 | 130 | 4,5 | |
ПК 25 | 16 | – | 0,35 |
Виды проходных вентилей Ду-25
По назначению вентили Ду-25 различают запорные, запорно-регулирующие, специальные.
- Запорные вентили Ду-25 – используются для полного перекрытия потока рабочей среды. Работаю в двух положениях – открыто или закрыто.
- Регулирующие вентили Ду-25 – помимо перекрытия потока, способны регулировать расход среды.
- Специальные вентили Ду-25 – предназначены для агрессивных условий эксплуатации или работы с повышенной температурой среды.
По виду герметизации и уплотнений, проходные вентили Ду-25 бывают сальниковые, сильфонные, мембранные.
- Сальниковые вентили Ду-25 – в качестве уплотнения корпуса используется сальник или сальниковая набивка.
- Сильфонные вентили Ду-25 – уплотнение обеспечивается сильфонным узлом, где главный элемент гофрированная трубка (сильфон).
- Мембранные вентили Ду-25 – за герметизацию отвечает мембрана в виде диска из фторопласта, резины или другого эластичного материала.

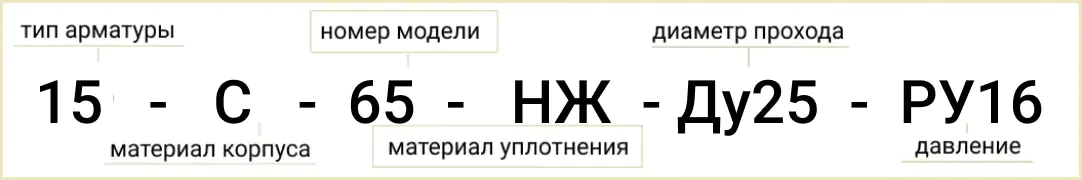

Обозначение и расшифровка маркировки
На корпусе стального или чугунного вентиля Ду-25, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения. Маркировка регулирующего или запорного клапана Ду-25 содержит такие параметры и характеристики:
- Тип арматуры;
- Условный диаметр прохода;
- Рабочее давление;
- Тип привода вентиля;
- Материал уплотнительных колец.
Уплотнительные кольца | Корпус | Привод | |||||||
Материал | Код | Материал | Код | Материал | Код | Материал | Код | Тип | Код |
Латунь и бронза | БР | Эбонит | Э | Сталь углеродистая | С | Монель-металл | МН | Червячный | 3 |
Монель-металл | МН | Резина | Р | Сталь легированная | ЛС | Винипласт | ВП | Цилиндрический | 4 |
Нержавеющая сталь | НЖ | Виннпласт | ВП | Сталь коррозионностойкая или нержавеющая | НЖ | Пластмасс | П | Конический | 5 |
Нитрированная сталь | НТ | Пластмасс | П | Чугун серый | Ч | Фарфор | К | Пневматический | 6 |
Баббит | БТ | Без вставных или наплавленных колец | БК | Чугун ковкий | КЧ | Титан | ТН | Гидравлический | 7 |
Стеллит | СТ | Фторопласт | ФТ | Латунь или бронза | Б | Стекло | СК | Электромагнитный | 8 |
Сормайт | СР | Кожа | К | Алюминий | А | Электрический | 9 |
Купить вентили Ду-25
У Систем Качества можете купить вентили Ду-25 чугунные, стальные, нержавеющие, латунные, бронзовые. Подберем вентили Ду-25, шаровые краны Ду-25 для воды, пара, газа, пожарный, аммиака и тд. Вся арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: клапан запорный Ду-25 с электроприводом или без, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).
Выполним диагностику и ремонт фланцевых и муфтовых вентилей Ду-25, устраним неисправности и дефекты, проведем ревизию (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).
Цена запорного клапана Ду-25 в Украине
Цена вентиля Ду-25 зависит от типа, давления РУ, материала и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости сильфонных, сальниковых, мембранных, фланцевых, муфтовых, приварных, цапковых, штуцерных запорных клапанов Ду 25 мм – обратитесь к менеджеру или отправьте запрос на почту.
