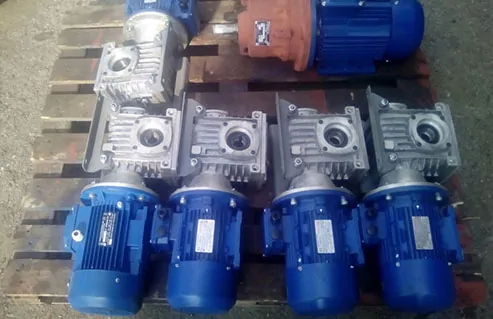

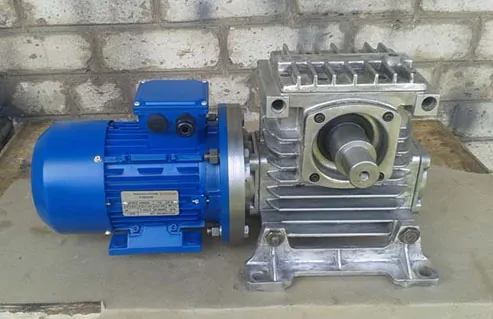

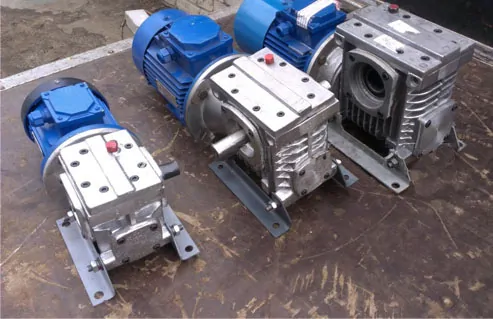

Мотор-редуктор МЧ-63

Технические характеристики

Основные технические характеристики, заявленные в паспорте, сведены в таблице. Количество оборотов, номинальный крутящий момент, консольная нагрузка, масса, объем смазки, маркировка и мощность устанавливаемого электродвигателя.

Мотор-редуктор Частота вращения,
об/мин
Мощность двигателя, кВт Маркировка электродвигателя Крутящий момент, Нм Радиальная нагрузка, Н Количество масла, л Вес, кг
МЧ-63 9 0,25 АИР71В8 90 2400 0,14-0,3 38
12 0,18 АИР63А6 87 36
15 0,25 АИР63B6 100 36
18 0,37 АИР63B4 90 36
22 0,25 АИР63A4 69 36
0,37 АИР63B4 100 36
28 0,37 АИР63B4 90 36
0,55 АИР71A4 120 36
35 0,37 АИР63B4 73 36
0,75 АИР71B4 130 38
45 0,55 АИР71A4 90 38
1,1 АИР80A4 150 42
56 0,55 АИР71A4 77 38
1,1 АИР80A4 110 42
71 0,75 АИР71B4 84 38
1,1 АИР80A4 120 42
90 0,75 АИР71B4 68 38
1,5 АИР80B4 135 46
112 0,75 АИР71B4 56 38
1,5 АИР80B4 100 46
140 1,1 АИР80A4 67 42
2,2 АИР90L4 110 51
180 1,5 АИР80B4 72 46
3,0 АИР100S4 120 60

Подшипники и манжеты

Место установки в МЧ-63 Манжеты Подшипники
Маркировка Тип двигателя Вариант сборки Количество ГОСТ Маркировка Осевой зазор,мм Количество ГОСТ
Червячный вал 1.1-28×50-1 АИР63 любой 1 8752-79 7605А 0,04-0,07 2 27365-87
1.1-32×52-1 АИР71
1.1-38×52-1 АИР80
1.1-38×58-1 АИР90
1.1-42×50-1/2 АИР100
Выходной вал 2,2-30×52-1 51, 52 7208А 0,05-0,10
53, 56 2

Особенности эксплуатации

Условия эксплуатации мотор-редуктора МЧ-63:

  • Допустима постоянная и переменная нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Частота вращения на входе – до 1500 об/мин;
  • Концентрация пыли до 10 мг/м³ (ГОСТ 15150-69).

Расшифровка маркировки

Расшифровка маркировки МЧ-63-22-0,25-51 у2

Чертеж мотор-редуктора МЧ-63

Мотор-редуктор МЧ-63 имеет идентичные присоединительные размеры с редуктором 2Ч-63 и могут быть взаимозаменяемы. Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

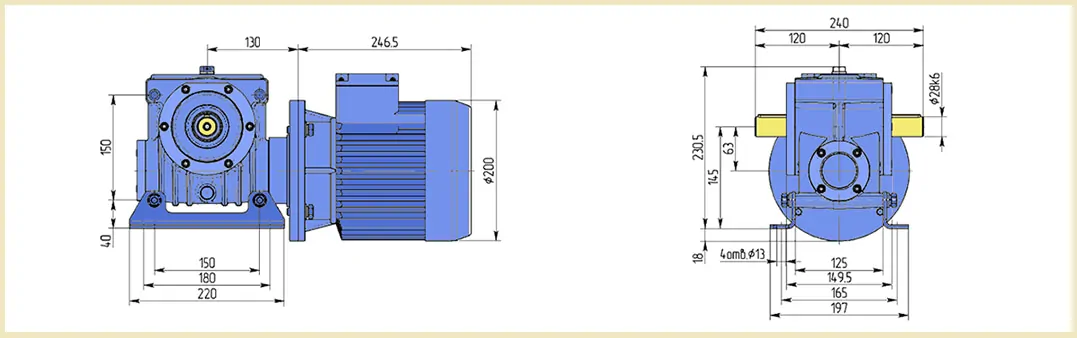

Чертеж габаритных размеров мотор-редуктора МЧ-63

Устройство механической части мотор-редуктора МЧ-63: корпус с ребрами охлаждения, фланец для монтажа с двигателем, накладная крышка, болты, быстроходный/тихоходный вал со шпонкой, червячное колесо из оловянно-фосфористой бронзы, конические роликоподшипники, стакан, манжеты, винт, крыльчатка, кожух крыльчатки, пружинное кольцо, маслоуказатель, отдушина, пробка, съемные лапы, прокладки.

Размеры выходных валов

Возможно изготовление мотор-редукторов МЧ-63 с не стандартными исполнениями. Длина и диаметры валов утверждаются согласно чертежей заказчика.

Полый шлицевой и шпоночный

Чертеж полого вала мотор-редуктора МЧ-63

Мотор-редуктор Полый вал
l l1 d d1 b t D х m х H8
2МЧ-63 108 68 33 28 8 31,1 35 х 1,5 х H8

Цилиндрический

Чертеж цилиндрического вала мотор-редуктора 2мч-63

Цилиндрический вал
l l1 d d1 b t
60 20 28к6 М8 8 31

Варианты сборки и схемы расположения червячной пары

Червячные мотор-редукторы 2МЧ-63 производятся с вариантами сборки 51, 52, 53, 56. Количество и исполнение тихоходных валов, влияют на цену мотор-редуктора МЧ-63.

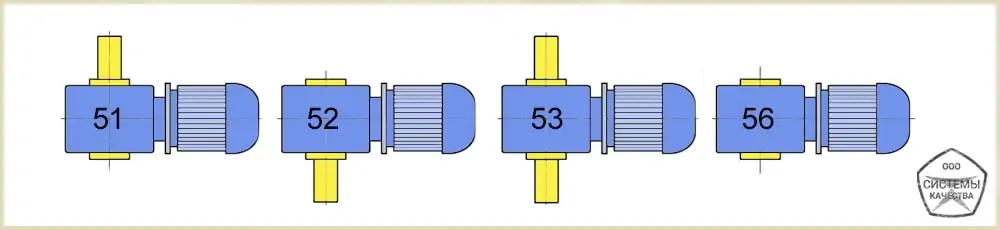

Вариант сборки мотор-редуктора МЧ-63

Варианты расположения – это схема расположения основных элементов червячного пары относительно горизонтальной плоскости.

Схема вариантов расположения червячной пары

Цены мотор-редукторов МЧ-63

Цена указана за редукторную часть МЧ-63 без электромотора на 18.12.2019. На окончательную цену мотор-редуктора, влияет качество (производитель) и мощности устанавливаемого электродвигателя.

Мотор-редуктор Вариант сборки Цена грн. с НДС
МЧ-63 51, 52, 56 6396
53 6540

У нас вы можете купить мотор-редуктор МЧ-63 в сборе или отдельно редукторную часть. Для предоставления подробной информации, подбора, просчета стоимости червячного редуктора 2МЧ-63 с электродвигателем или выполнения нестандартных заказов — звоните менеджеру!

Мотор-редуктор МЧ-63 обновлено: 28 мая, 2021 автором: АИР Украины
