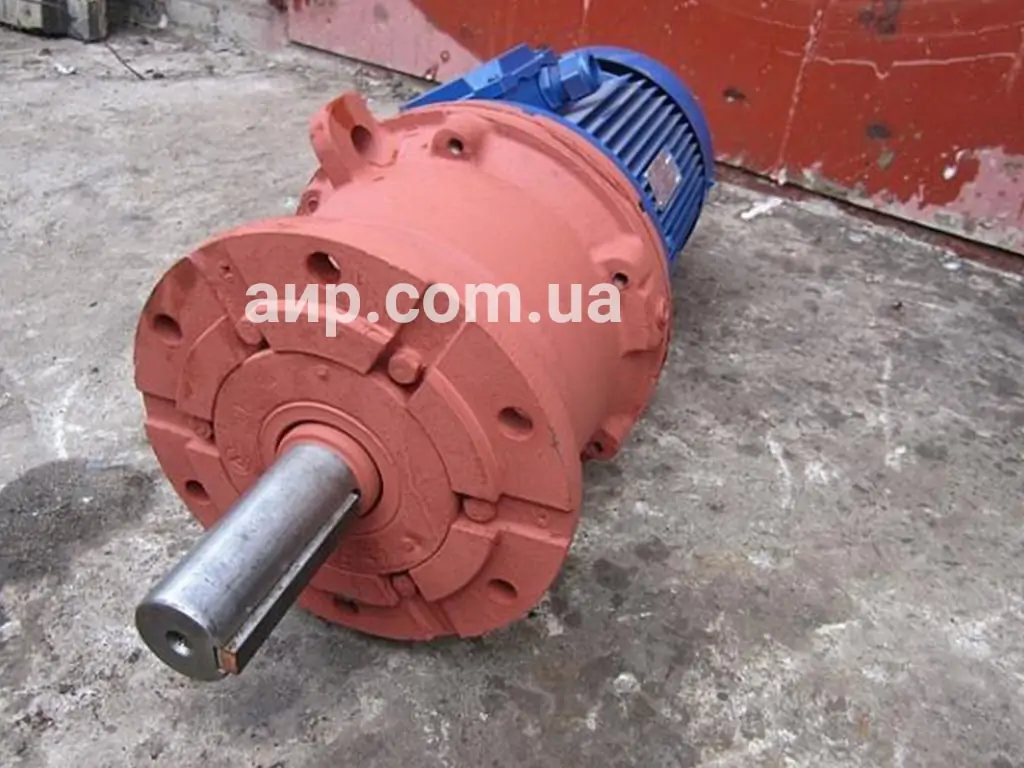

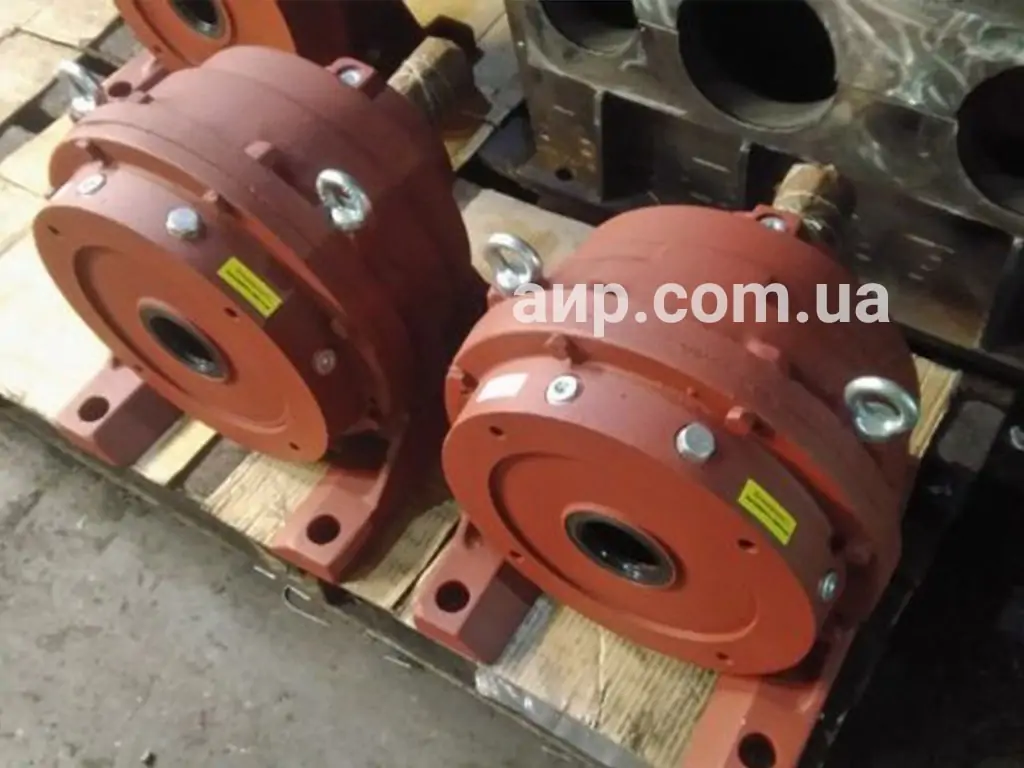

Мотор-редуктор 3МП-100

Технические характеристики

Основные технические характеристики мотор-редукторов 3МП-100, заявленные в паспорте, сведены в каталоге.

Мотор-редуктор Частота вращения, об/мин Мощность двигателя, кВт Марка двигателя Крутящий момент, Нм Радиальная нагрузка, Н Вес, кг
3МП-100 трехступенчатый 2,2 1,1 АИР90LB8 4345 16500 277
1,5 АИР100L8 4590 294
3,5 1,1 АИР90LB8 2731 16500 277
1,5 АИР100L8 3725 294
4,4 1,1 АИР90LB8 2173 16500 277
1,5 АИР100L8 2963 294
5,6 1,5 АИР90L6 2328 16500 270
2,2 АИР100L6 3414 283
7,1 2,2 АИР90L4 2693 16500 270
3,0 АИР100S4 3672 279
9 3,0 АИР100S4 2897 16500 279
4,0 АИР100L4 3862 282
12,5 4,0 АИР100S2 2781 16500 275
5,5 АИР100L2 3824 279
16 4,0 АИР100S2 2173 16500 275
5,5 АИР100L2 2987 279

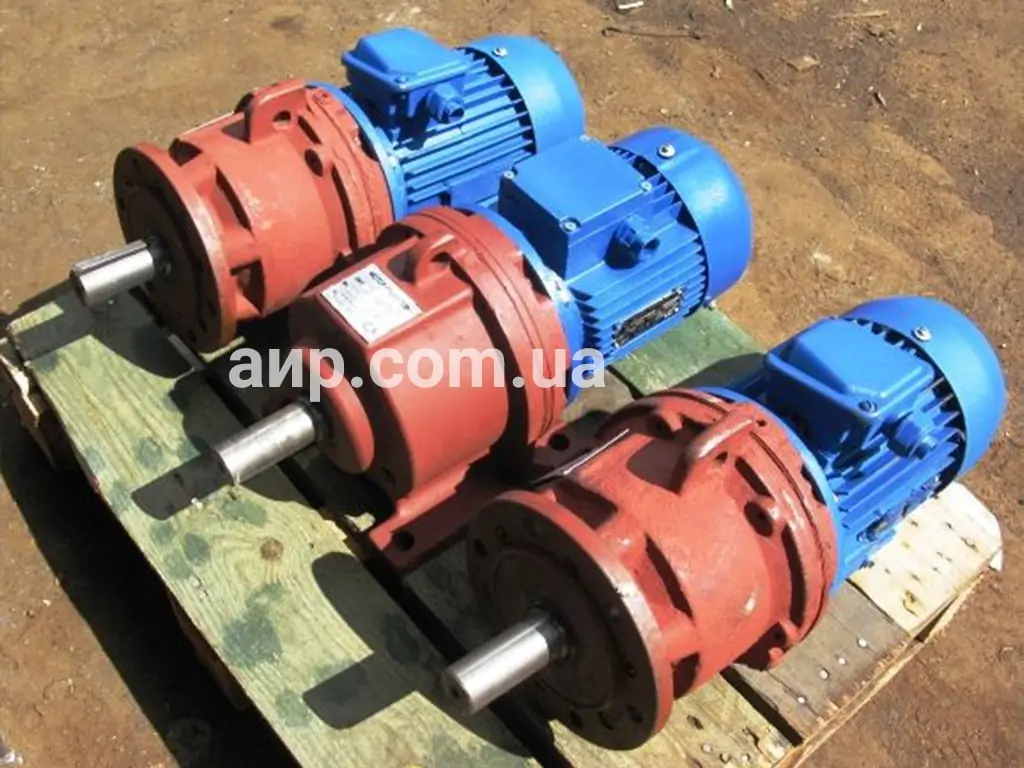

3МП-100 двухступенчатый 18 5,5 АИР132M8 2743 15000 310
7,5 АИР160S8 3740 363
22,4 7,5 АИР132M6 3006 15000 307
11 АИР160S6 4408 355
28 7,5 АИР132M6 2405 15000 307
11 АИР160S6 3527
355
35,5 11 АИР132M4 2782 15000 306
15 АИР160S4 3793
355
45 15 АИР160S4 2992 15000 355
22 АИР180S4 4389
395
56 15 АИР160S4 2405 15000 355
22 АИР180S4 3527
395
71 22 АИР180S2 2782 15000 395
30 АИР180M2 3793 415
90 22 АИР180S2 2194 15000 395
30 АИР180M2 2992 415
3МП-100 одноступенчатый 112 37 АИР225M6 3060 9000 620
45 АИР250S6 3722 790
140 45 АИР250S6 2978 9000 790
55 АИР250M6 3639 790
180 55 АИР225M4 2831 9000 595
75 АИР250S4 3860 750
224 75 АИР250S4 3102 9000 750
90 АИР250M4 3722 755
280 75 АИР250S4 2481 9000 750
90 АИР250M4 2978 755
Фактическая частота вращения тихоходного вала ЗМП-100 может отличаться от номинальной до 5%, допустимая нагрузка — приложенная к середине посадочной поверхности. Крутящий момент указан для постоянной нагрузки без рывков и ударов.

Особенности эксплуатации

Паспортный ресурс и максимальную наработку обеспечит специфика эксплуатации планетарного мотор-редуктора 3МП-100:

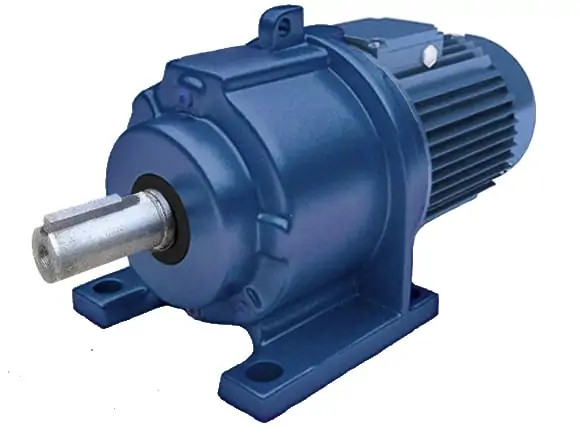

Мотор с редуктором 3мп-100

  • режим работы S1 (ГОСТ 183-74);
  • вращения вала в любую сторону;
  • взрывобезопасная неагрессивная внешняя среда;
  • концентрация пыли до 10 мг/м3;
  • климатическое исполнение – У1, У2 (ГОСТ 151100-69);
  • высота над уровнем моря – до 1000 м.

Чертежи и размеры

На лапах — G110, G120, G130, G140, G150, G160

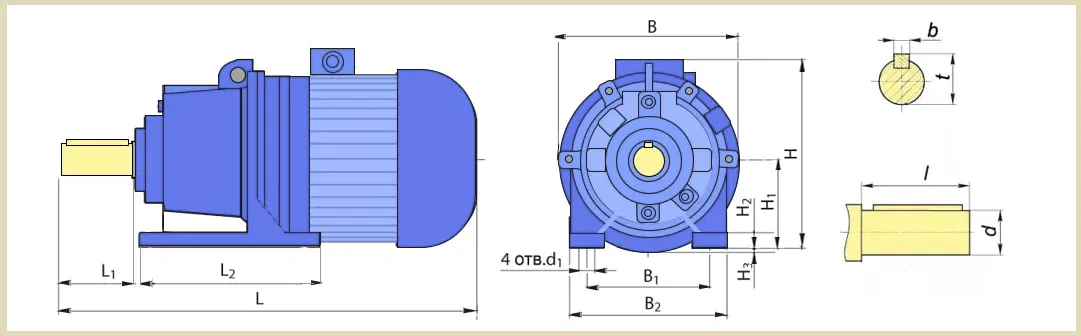

Чертеж габаритных и присоединительных размеров мотор-редуктора 3МП-100 на лапах

Тип мотор-редуктора L B H L1 L2 B1 B2 H1 H2 d1 d l b t
Не более
3МП-100 3,55…16 850 415 420 200 340 340 415 235 40 35 80 160 22 85
18…90 1080 415 485
112…280 1305 550 570

Фланец — G310, G320, G330

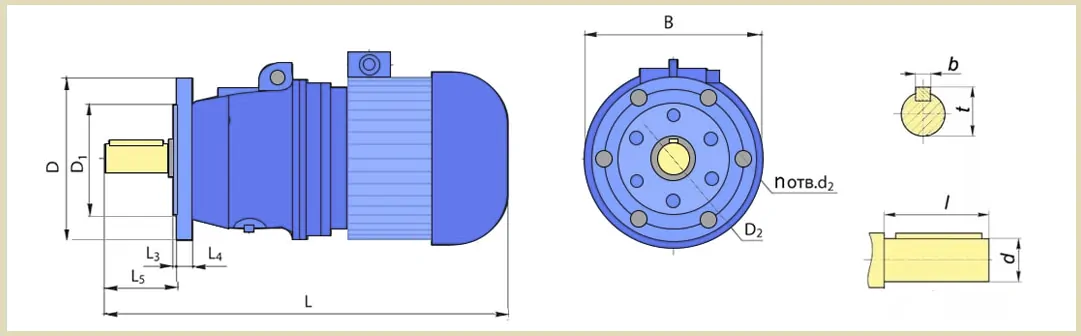

Чертеж габаритных и присоединительных размеров мотор-редуктора 4МП-100 с фланцем

Планетарный мотор-редуктор L B L3 L4 L5 D D1 D2 d2 n d l b t
Не более
ЗМП-100- 3,55…16 850 500 14 28 180 500 400 450 22 8 80 160 22 85
18…90 1080 500
112…280 1305 550

Устройство планетарного мотор-редуктора 3МП-100

Схема и устройство мотор-редуктора 3мп-100 змп-100Помимо фланцевого асинхронного электродвигателя устройство мотор-редуктора 3МП-100 включает: Корпус, двухопорную ось, колесо первой и  второй ступени, подшипники, сателлиты, пробка с отдушиной и для слива масла, водило, сателлит, щит, ось сателлитов, вал электродвигателя и закаленный шлифованный выходной вал, центральное колесо, упоры, маслоуказатель.

Монтажные исполнения

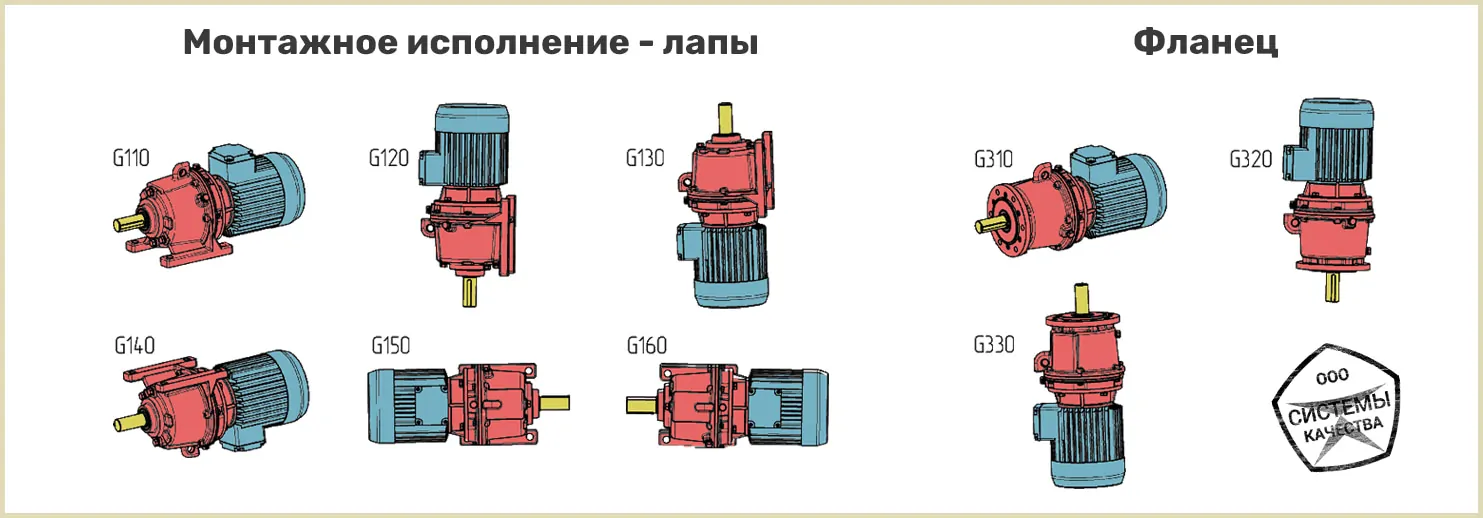

На схеме изображены все типы монтажных исполнений мотор-редуктора 3МП-100, определяющие способ крепления редуктора (лапы или фланец) и расположение относительно горизонтальной плоскости.

Монтажные исполнения редуктора 3МП-100

Справочная информация

Количество заливаемого масла

В таблице указано количество заливаемого смазки в мотор-редукторы 3МП-100 для горизонтальных (G110, G140, G150, G160, G310) и вертикальных (G120, G130, G320, G330) монтажных исполнений. Рекомендуемые типы масел ТС-з9 (–40…0 °С), ТСп-14,5, ТАп-15, ГСп-10 (0…+50 °С)

Редуктор Объем масла с учетом типа исполнения
Горизонтальное Вертикальное
ЗМП-100  3-5 5-8

Расшифровка маркировки

Условное обозначение содержит информацию о частоте вращения выходного вала, монтажном и климатическом исполнениях, мощности электродвигателя, радиусе расположения сателлитов. Ниже приводим расшифровку маркировки.

Расшифровка маркировки 3МП-100-45-15-G110 У2

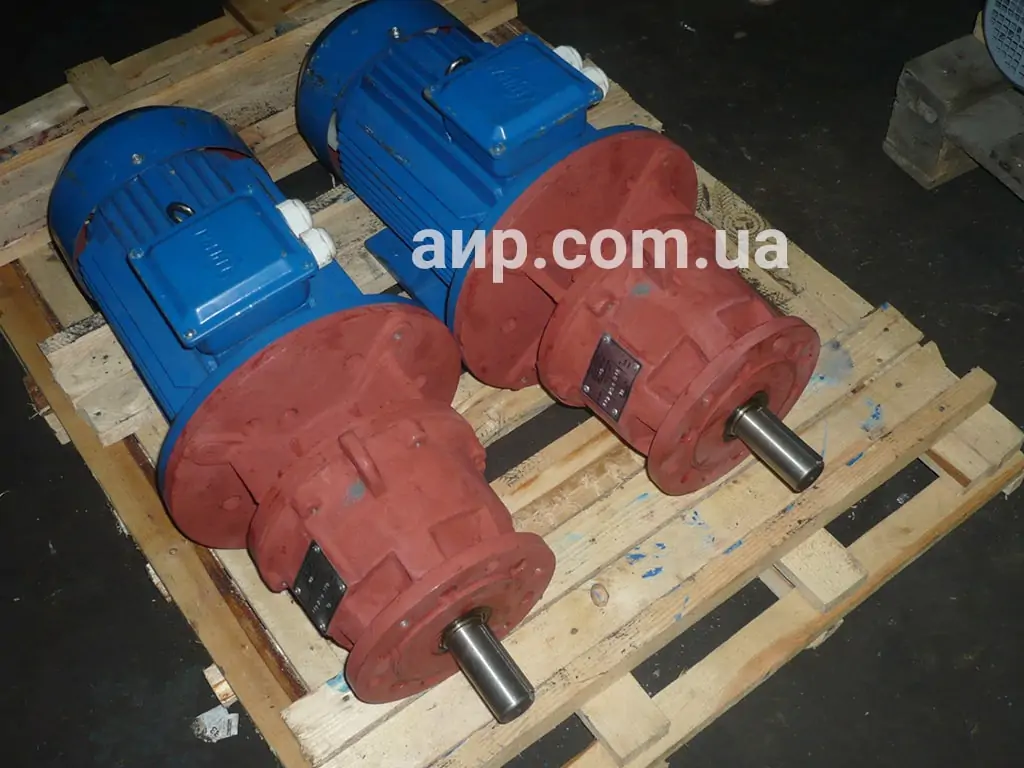

Где купить мотор-редукторы 3МП-100 и 4МП-100?

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить мотор-редукторы 4МП-100, 3МП-100 с частотой вращения вала 2,2; 3,5; 4,4; 5,6; 7,1; 9; 12,5; 16; 18; 22,4; 28; 35,5; 45; 56; 71; 90; 112; 140; 180, 224, 280 по заводской цене. Крепление на лапах или фланец, с горизонтальным или вертикальным монтажным исполнением.

Цены

Цены на мотор-редуктор 3МП-100 уточняйте по телефону. Конечная стоимость 4МП-100 будет зависеть от мощности и страны производителя устанавливаемого асинхронного электродвигателя.

Редукторная часть Частота вращения, об/мин Цена, грн с НДС
4МП-100 | 3МП-100 2,2-16 договорная
18-90 договорная
112-280 договорная

Производим планетарные мотор-редукторы 3МП-100 в соответствии со строгими требованиями ОТК. Комплектуем электродвигателями общепромышленного, сельскохозяйственного, морского, взрывобезопасного, тропического исполнения, постоянного тока производства Украина, Китай либо Беларусь адаптируя цену под требования заказчика.
