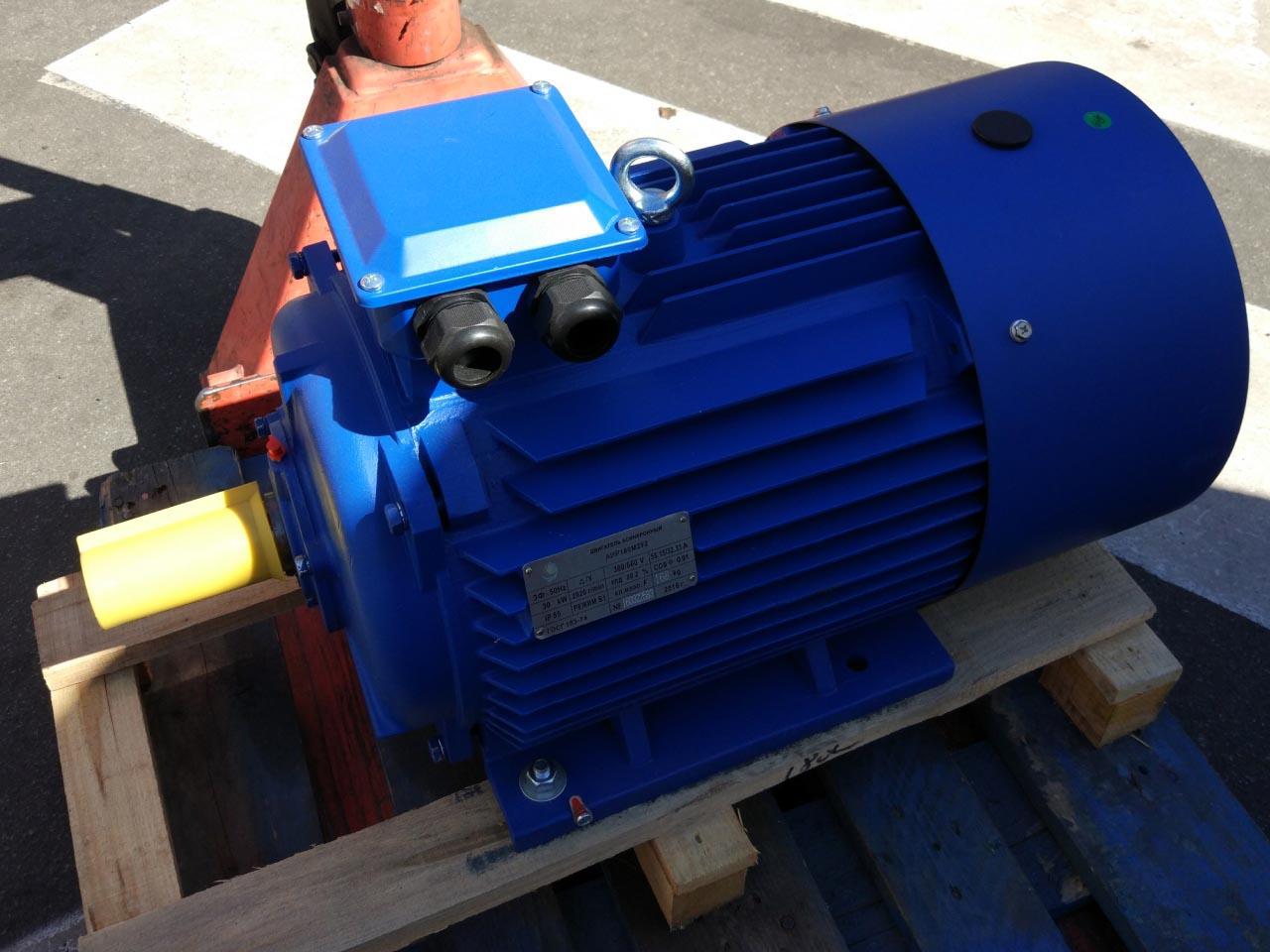

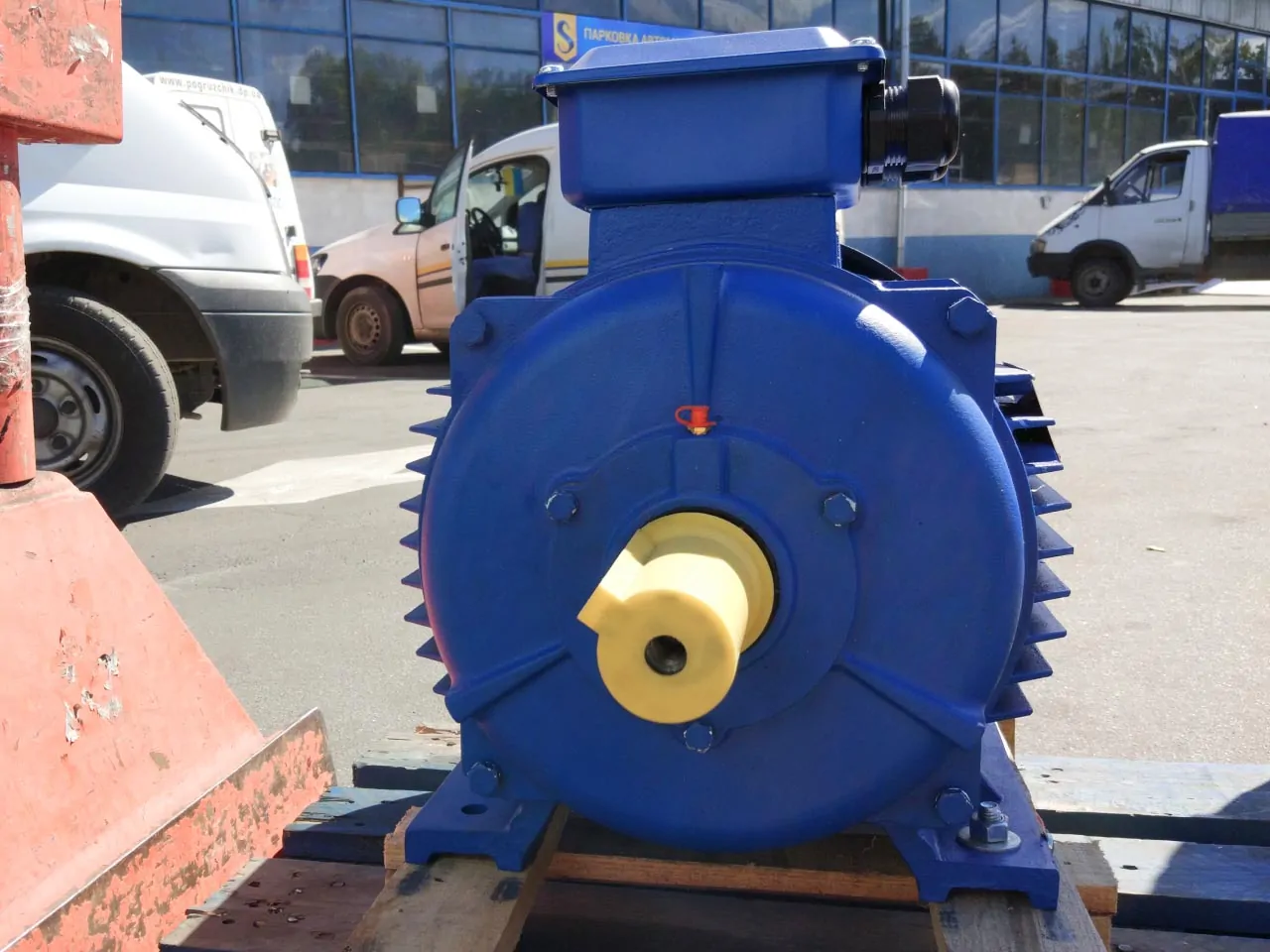

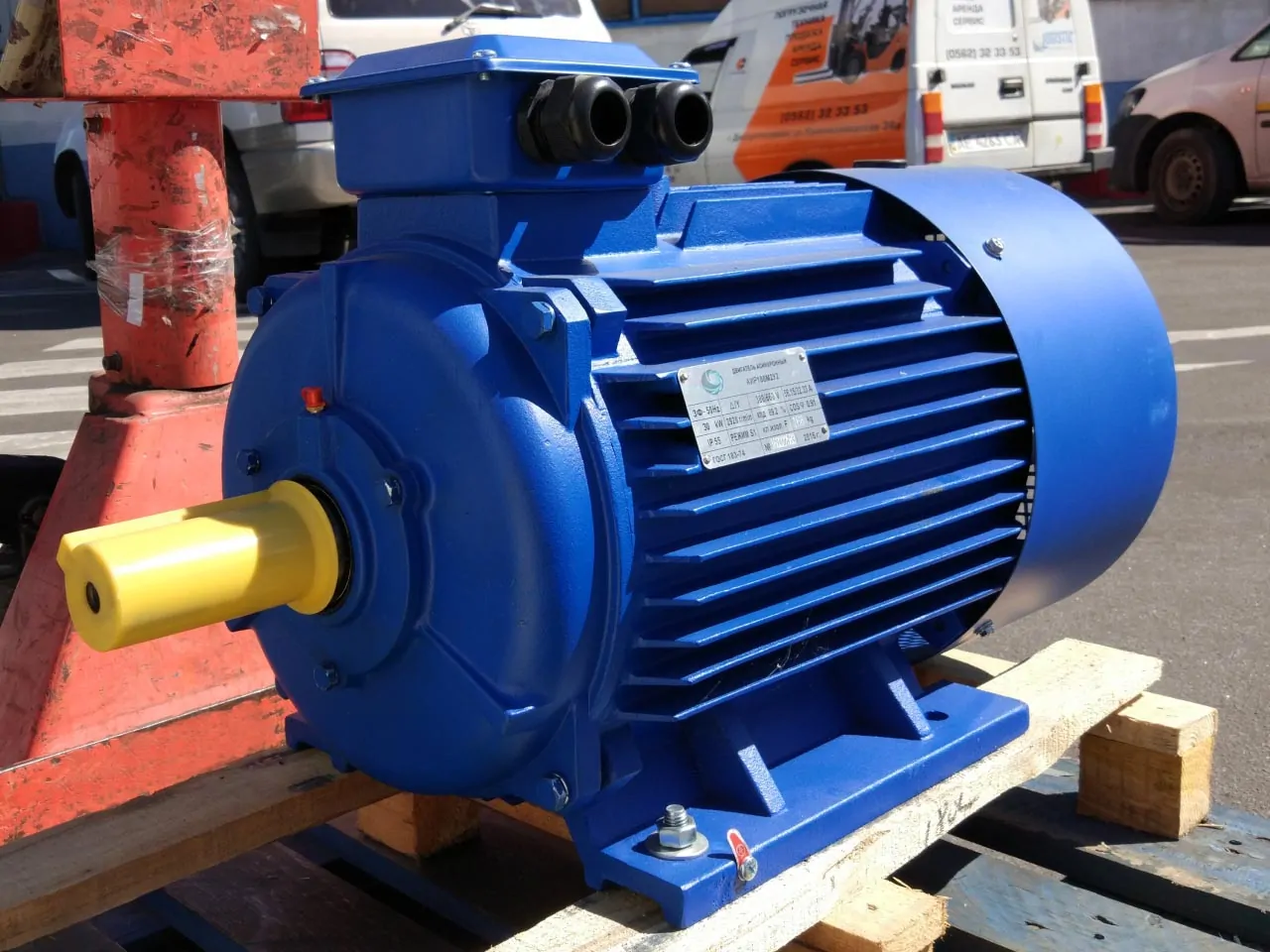

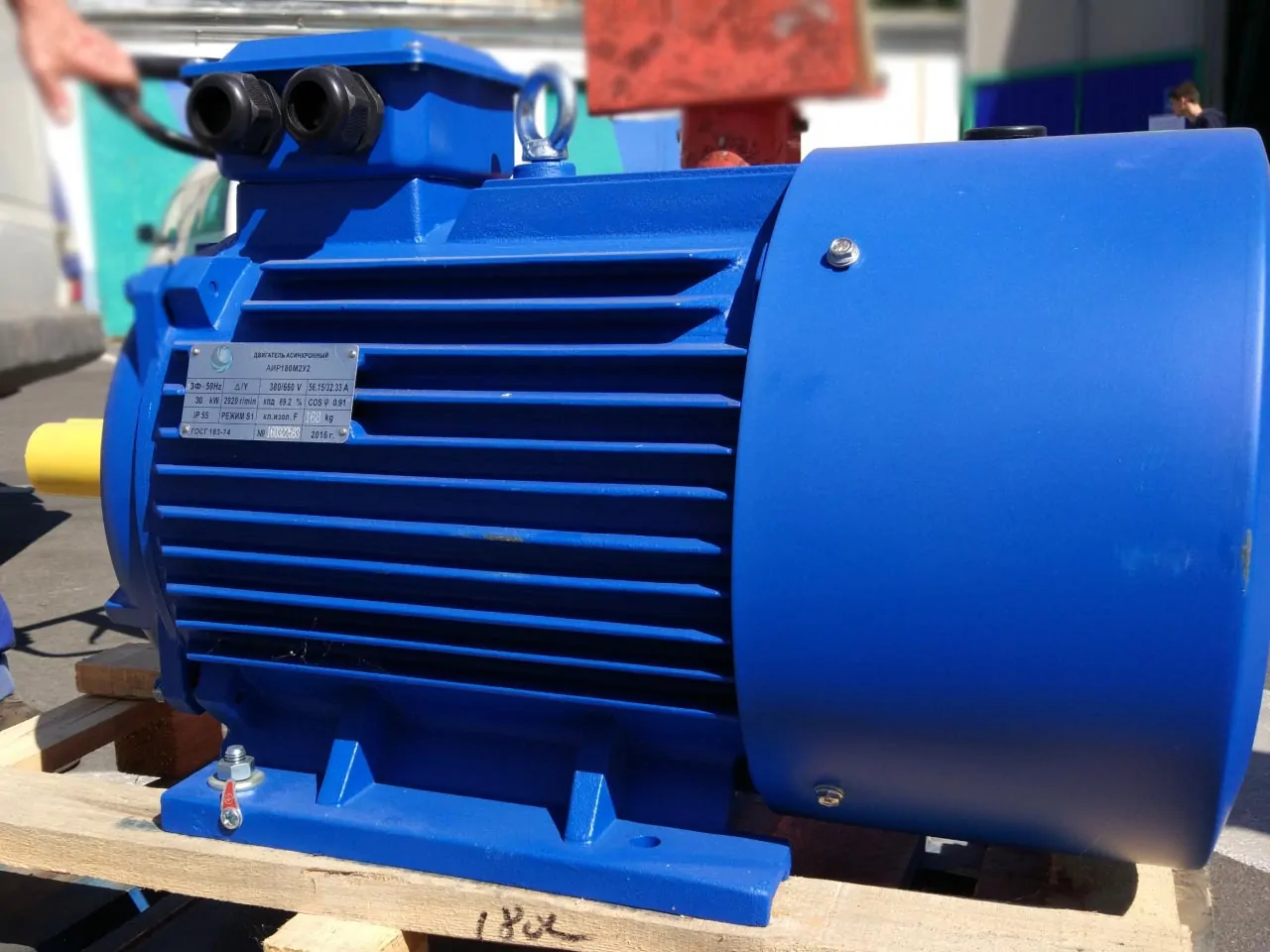

Электродвигатель 11 кВт 1000 ОБ/МИН — АИР160S6

Технические характеристики двигателя АИР 160 S6

В таблице сведены основные технические характеристики: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 11 кВт 1000 об согласно паспорта двигателей АИР

Характеристика электродвигателя АИР160S6
Мощность 11 кВт
Частота вращения поля статора 1000 об/мин
Скорость вращения вала 970 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 24,5 А
КПД 87,5 %
Соотношение моментов тока Мп/Мн 2,0
Соотношение момента силы Mmax/Мн 2,1
Отношение тока Iп/Iн 6,5
Момент инерции 0,07 кг∙м2
Диаметр вала 48 мм
Вес 131,2 кг
Передний/задний подшипник 6308 ZZ-C3
Уровень шума до 73 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 11 кВт 1000 об/мин возрастает на 5%.

IM 1081 – исполнение на лапах

IM 2081 – комбинированное крепление

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 11 кВт 1000 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,5 мм;
  • Вес медной проводки – 8,1 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 160 S6 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 160 – условный габарит
  3. S – обозначение длины сердечника
  4. 6 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы


Цены

Электродвигатели 11 кВт 1000 об/мин типа АИР 160S6 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 11 кВт 1000 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 160S6 Беларусь от 19200 от 19200
Украина
Китай (низкое качество) 8570 8570
Китай (высокое качество) 11240 11240
4А 160S6, 4АМ 160S6 «Владимирский ВЭМЗ» с хранения 10150 11200
4АМУ/АД/АДМ/4А БУ От 6500 От 7800

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 160S6 11 кВт 1000 об/мин – только 4АМУ160S6 и 6АМУ160S6. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 11 кВт 1000 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 160 S6 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 11 кВт 970 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР160S6

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
110 48 51,5 14 160 320 15 178

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
615 330 420 108 350 300 250
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР160S6 11 кВт 1000 об

На рынке Украины продаются электродвигатели АИР 11 кВт 1000 об/мин производства Китая (заводы разного уровня), Белоруссии (Могилёвский завод «Электродвигатель»). Также встречаются аналоги двигателей модели АИР 160 S6 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ160S6, 5АИ160S6, 5АМ160S6, АД160S6, А160S6.

Производитель АИР 160 S6 Рейтинг качества* Характеристика двигателей 11 кВт 1000 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина ⭐⭐⭐⭐(⭐) Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь ⭐⭐⭐⭐⭐ Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 160 S6

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 160S6:

  • Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 160S6

На базе стандартного АИР160S6 изготавливаются специализированные версии электродвигателей мощностью 11 кВт на 1000 оборотов:

  • АИР160S6Е – с электромагнитным тормозом;
  • АИР160S6Е2 – ЭМТ с растормаживающим устройством;
  • АИРС160S6 – с повышенным скольжением;
  • АИР160S6 Т2 – для влажного тропического климата;
  • АИР160S6 ОМ2 – морское исполнение;
  • АИР160S6 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 11 кВт 1000 об/мин?

У нас Вы можете купить электродвигатель АИР160S6 11 кВт 1000 об/мин производства Украины, Китая, России или Беларуси по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели АИР 160 S6 от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 160 S6 или бесплатной консультации – свяжитесь с менеджером!
