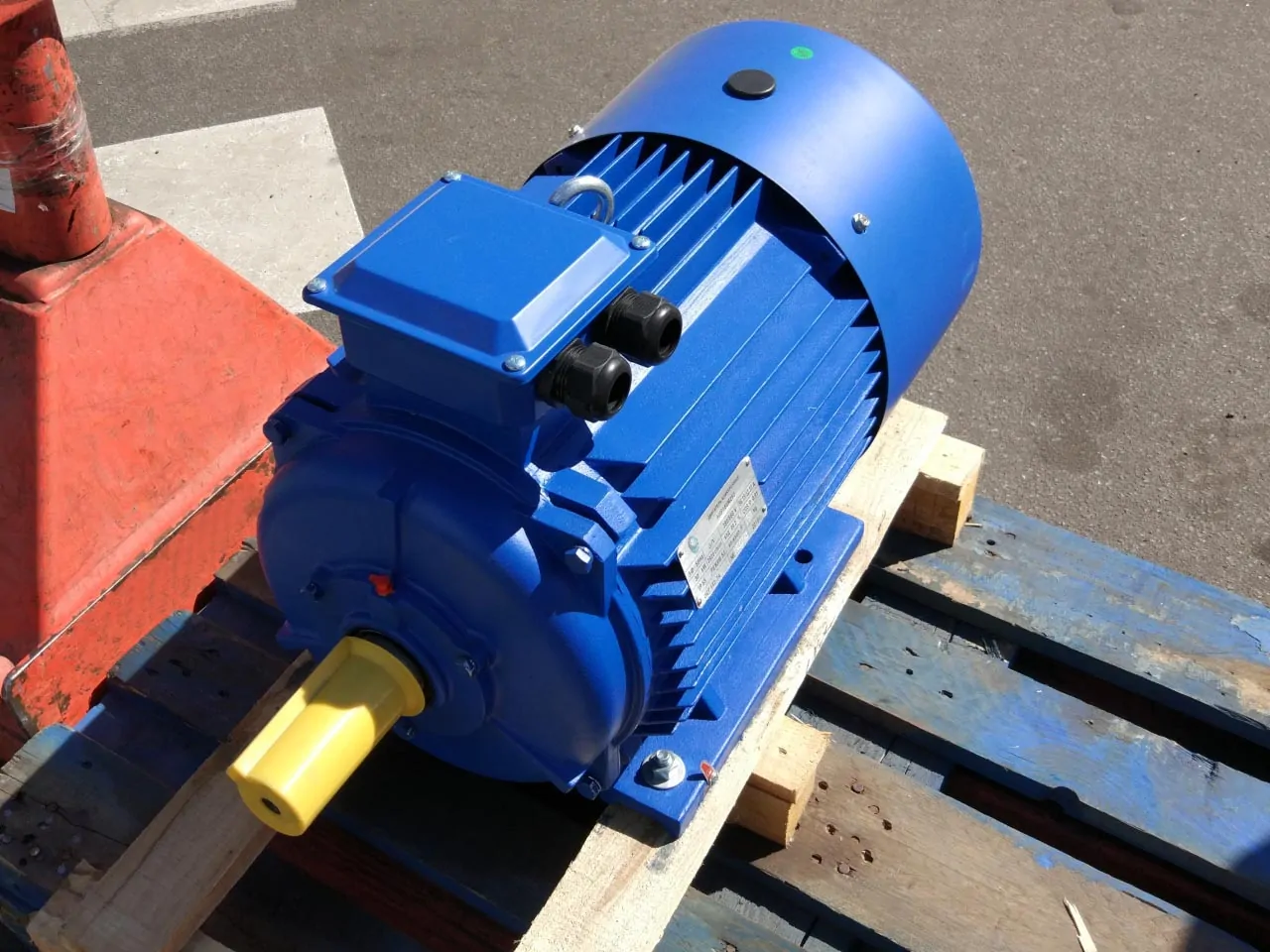

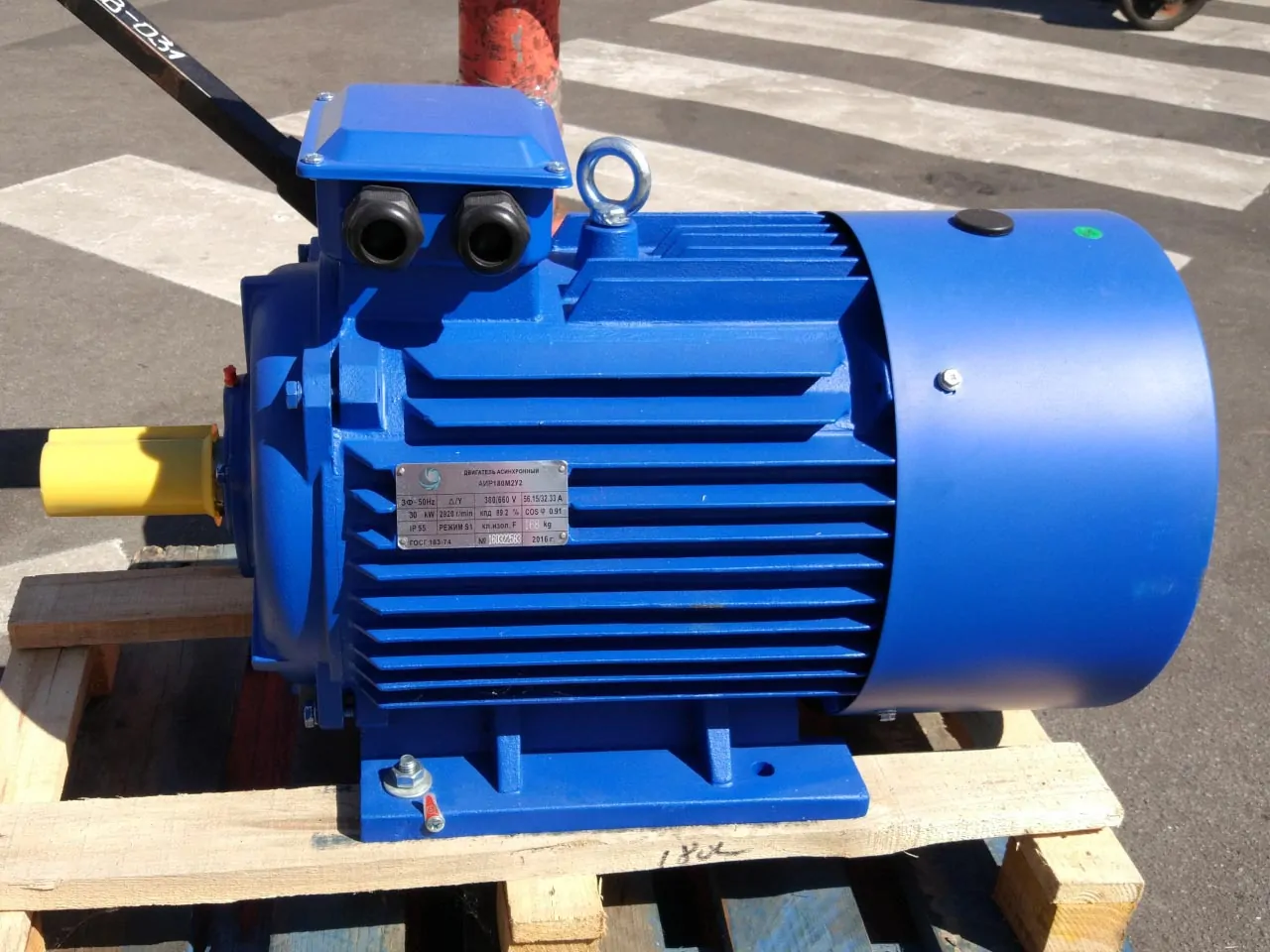

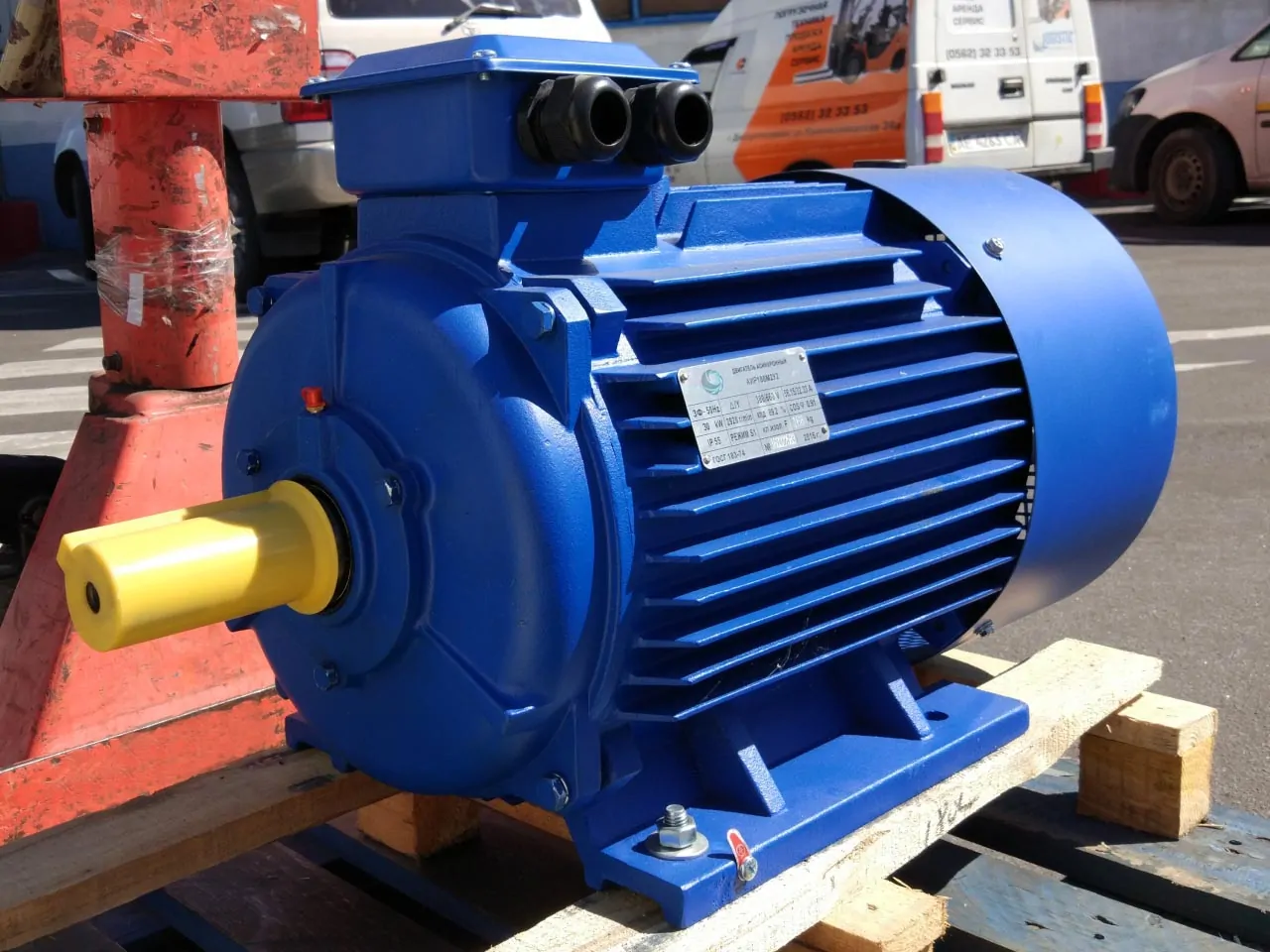

Электродвигатель 11 кВт 750 об/мин — АИР 160 М8

Технические характеристики двигателя АИР 160 М8

В таблице сведены основные технические характеристики согласно паспорта двигателей АИР: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 11 кВт 750 об.

Характеристика электродвигателя АИР160М8
Мощность 11 кВт
Частота вращения поля статора 750 об/мин
Скорость вращения вала 730 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 25,5 А
КПД 87,0 %
Соотношение моментов тока Мп/Мн 2,0
Соотношение момента силы Mmax/Мн 2,0
Отношение тока Iп/Iн 6,5
Момент инерции 0,85 кг∙м2
Диаметр вала 48 мм
Вес 150 кг
Передний/задний подшипник 6311 ZZ-C3/6309 ZZ-C3
Уровень шума до 70 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 11 кВт 750 об/мин возрастает на 5%.

IM 1081 – исполнение на лапах

IM 2081 – комбинированное крепление

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 11 кВт 750 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,4 мм;
  • Вес медной проводки – 10,2 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 160 М8 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 160 – условный габарит
  3. М – обозначение длины сердечника
  4. 8 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы


Цены

Электродвигатели 11 кВт 750 об/мин типа АИР 160М8 производятся в Беларуси, России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 11 кВт 750 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 160М8 Беларусь 20820 20820
Украина
Китай (низкое качество) 9940 9940
Китай (высокое качество) 13180 13180
4А 160М8, 4АМ 160М8 «Владимирский ВЭМЗ» с хранения 11600 12800
4АМУ/АД/АДМ/4А БУ От 7500 От 9000

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 160М8 11 кВт 750 об/мин – только 4АМУ160М8 и 6АМУ160М8. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 11 кВт 750 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
  • Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 160 М8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 11 кВт 730 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР160М8

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
110 48 51,5 14 160 320 15 210

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
660 330 420 108 350 300 250
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР160М8 11 кВт 750 об

На рынке Украины продаются электродвигатели АИР 11 кВт 750 об/мин производства Китая (заводы разного уровня), Белоруссии (Могилёвский завод «Электродвигатель»). Также встречаются аналоги двигателей модели АИР 160 М8 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ160М8, 5АИ160М8, 5АМ160М8, АД160М8, А160М8.

Производитель АИР 160 М8 Рейтинг качества* Характеристика двигателей 11 кВт 750 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина ⭐⭐⭐⭐(⭐) Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь ⭐⭐⭐⭐⭐ Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 160 М8 к трехфазной сети

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 160М8:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 160М8

На базе стандартного АИР160М8 изготавливаются специализированные версии электродвигателей мощностью 11 кВт на 750 оборотов:

  • АИР160М8Е – с электромагнитным тормозом;
  • АИР160М8Е2 – ЭМТ с растормаживающим устройством;
  • АИРС160М8 – с повышенным скольжением;
  • АИР160М8 Т2 – для влажного тропического климата;
  • АИР160М8 ОМ2 – морское исполнение;
  • АИР160М8 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 11 кВт 750 об/мин?

У нас Вы можете купить белорусский электродвигатель АИР160М8 11 кВт 750 об/мин, а также производства Украины, Китая, России по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели АИР 160 М8 от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 160 М8 или бесплатной консультации – свяжитесь с менеджером!

Электродвигатель 11 кВт 750 об/мин — АИР 160 М8 обновлено: 29 декабря, 2020 автором: АИР Украины
