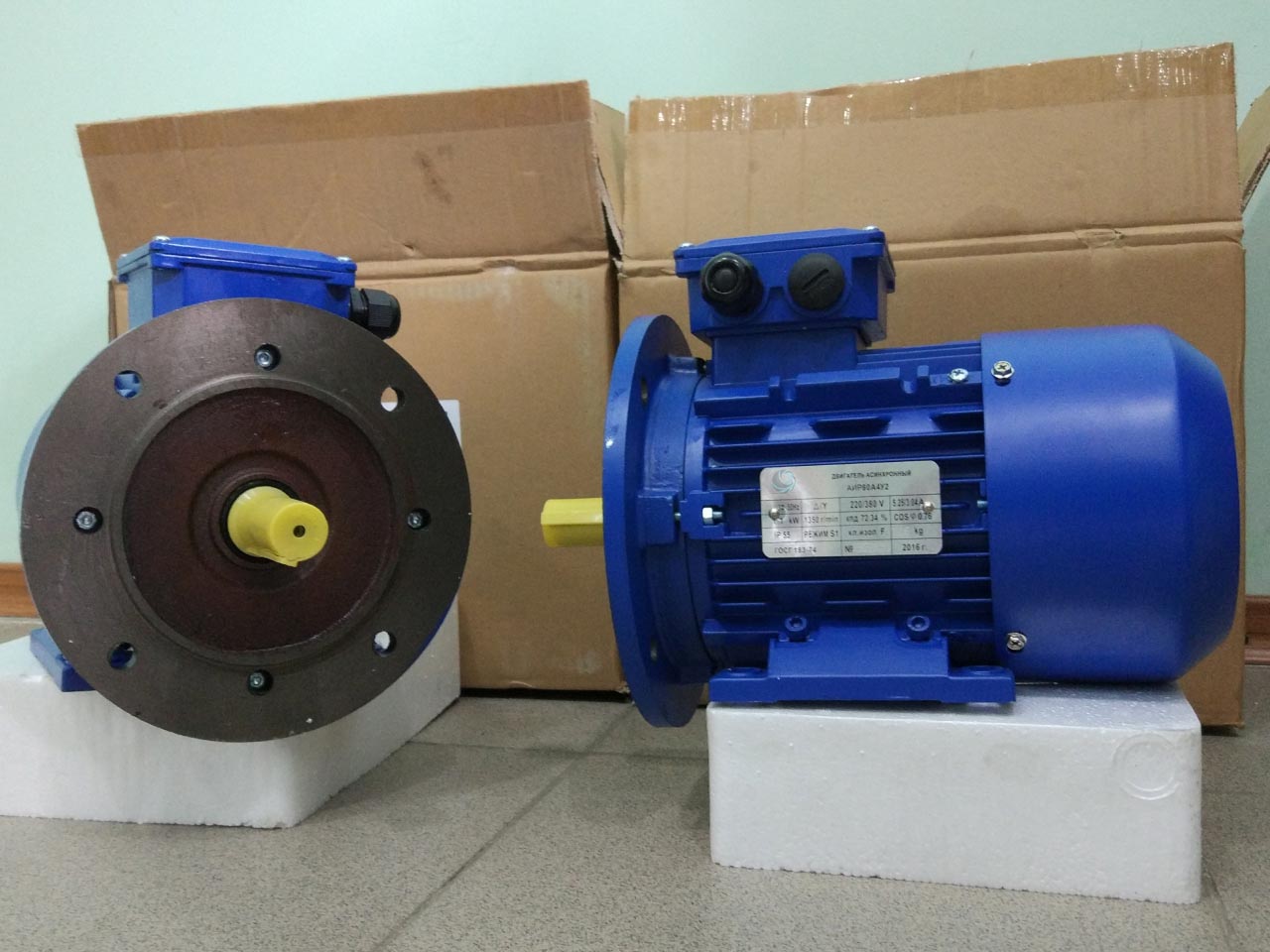

Электродвигатель 0,18 кВт 1000 об/мин — АИР 63 А6

Технические характеристики двигателя АИР 63 А6

Таблица технических характеристик из паспорта содержит эксплуатационные параметры двигателей 0,18 кВт 1000 об согласно паспорта электродвигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, отношения моментов, пускового тока к номинальному и прочее.

Характеристика электродвигателя АИР63А6
Мощность 0,18 кВт
Частота вращения поля статора 1000 об/мин
Скорость вращения вала 860 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 220/380 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 0,8 А
КПД 55,5 %
Соотношение моментов тока Мп/Мн 1,9
Соотношение момента силы Mmax/Мн 2,0
Отношение тока Iп/Iн 4,1
Момент инерции 0,0008 кг∙м2
Диаметр вала 14 мм
Вес 6,4 кг
Передний/задний подшипник 6202 ZZ-C3/6202 ZZ-C3
Уровень шума до 51 дБ

Монтажные исполнения

В исполнении IM 2081 стоимость двигателя 0,18 кВт 1000 об/мин возрастает на 5%.

АИР63А6 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР63А6 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР 63А6 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 0,18 кВт 1000 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 63 А6 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 63 – условный габарит
  3. А – обозначение длины сердечника
  4. 6 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР 63 А6 У2 АИР 63 А6 У3 IM1081

Цены

Электродвигатели 0,18 кВт 1000 об/мин типа АИР 63А6 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР63А6.

Электродвигатель 0,18 кВт 1000 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 63А6 Беларусь 2780 2780
Украина 2536 2536
Китай (низкое качество) 1210 1210
Китай (высокое качество) 2180 2180
4А 63А6, 4АМ 63А6 «Владимирский ВЭМЗ» с хранения 2000 2400
4АМУ/АД/АДМ/4А БУ От 1000 От 1200

В Украине двигатели АИР 63-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 0,18 кВт 1000 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к кратковременнным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 0,18 кВт 1000Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 63 А6 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 0,18 кВт 860 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР63А6

Чертеж с размерами электродвигателя АИР 63 А6 0,18 кВт лапы

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
30 14 16 5 63 124 5,8 80

Чертеж с размерами электродвигателя АИР63А6 0,18 кВт фланец

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
250 140 180 40 160 130 110
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР63А6 0,18 кВт 1000 об

Преимущественно в продажу на украинский рынок попадают электродвигатели АИР 0,18 кВт 1000 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ63А6, 5АИ63А6, 5АМ63А6, АД63А6, А63А6.

Производитель АИР 63 А6 Рейтинг качества* Характеристика двигателей 0,18 кВт 1000 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина ⭐⭐⭐⭐(⭐) Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь ⭐⭐⭐⭐⭐ Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 63 А6 к трехфазной сети

фото подключения электродвигателя 0,18 кВт 1000 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 63А6:

  • Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 63А6

На базе стандартного АИР63А6 изготавливаются специализированные версии электродвигателей мощностью 0,18 кВт на 1000 оборотов:

модификации двигателей АИР63А6 мощностью 0,18 кВт

  • АИР63А6Е – с электромагнитным тормозом;
  • АИР63А6Е2 – ЭМТ с растормаживающим устройством;
  • АИРС63А6 – с повышенным скольжением;
  • АИР63А6 Т2 – для влажного тропического климата;
  • АИР63А6 ОМ2 – морское исполнение;
  • АИР63А6 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 0,18 кВт 1000 об/мин?

У нас Вы можете купить белорусский электродвигатель АИР63А6 0,18 кВт 1000 об/мин, а также производства Украины, Китая, России по дилерской цене. Любые формы оплаты — по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте только после осмотра. Забирайте двигатели самовывозом с нашего склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Интайм, Деливери. Гарантия на электродвигатели АИР 63 А6 от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.

Для покупки двигателя АИР 63 А6 или бесплатной консультации – свяжитесь с менеджером!

Электродвигатель 0,18 кВт 1000 об/мин — АИР 63 А6 обновлено: 6 мая, 2021 автором: АИР Украины
