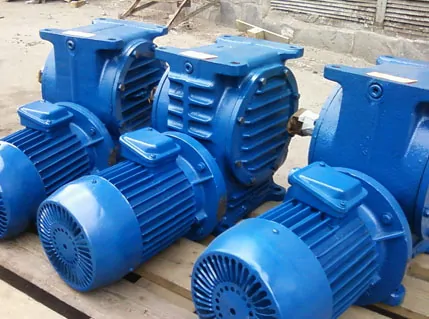

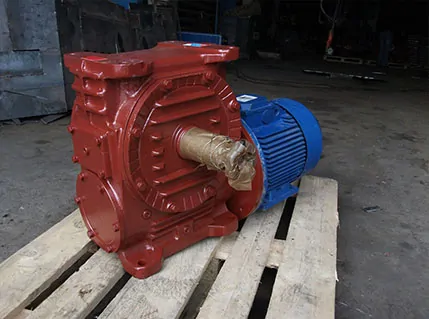

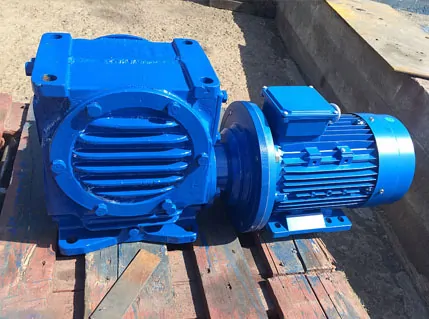

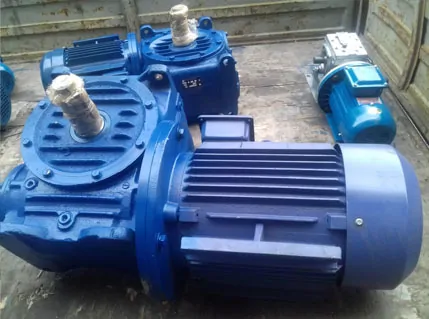

Технические характеристики
Основные технические характеристики, заявленные в паспорте, сведены в таблице. Количество оборотов, номинальный крутящий момент, консольная нагрузка, масса, объем смазки, маркировка и мощность устанавливаемого электродвигателя.
Мотор-редуктор | Частота вращения, об/мин | Мощность двигателя, кВт | Маркировка электродвигателя | Крутящий момент, Нм | Радиальная нагрузка, Н | Количество масла, л | Вес, кг |
МЧ-100 | 9 | 0,55 | АИР80B8 | 356 | 5500 | 0,14-0,3 | 80 |
12 | 0,55 | АИР71B6 | 267 | 72 | |||
0,75 | АИР80A6 | 360 | 76 | ||||
15 | 0,55 | АИР71B6 | 224 | 72 | |||
1,1 | АИР80B6 | 400 | 80 | ||||
18 | 0,75 | АИР71B4 | 243 | 72 | |||
1,1 | АИР80A4 | 356 | 76 | ||||
22 | 0,75 | АИР71A4 | 208 | 72 | |||
1,5 | АИР80B4 | 400 | 80 | ||||
28 | 1,5 | АИР80B4 | 363 | 80 | |||
2,2 | АИР90L4 | 480 | 85 | ||||
35 | 2,2 | АИР90L4 | 432 | 85 | |||
3,0 | АИР100S4 | 500 | 94 | ||||
45 | 2,2 | АИР90L4 | 360 | 85 | |||
3,0 | АИР100S4 | 490 | 94 | ||||
56 | 2,2 | АИР90L4 | 308 | 85 | |||
4,0 | АИР100L4 | 470 | 97 | ||||
71 | 3,0 | АИР100S4 | 335 | 94 | |||
5,5 | АИР112M4 | 490 | 115 | ||||
90 | 4,0 | АИР100L4 | 361 | 97 | |||
5,5 | АИР112M4 | 496 | 115 | ||||
112 | 4,0 | АИР100L4 | 300 | 97 | |||
5,5 | АИР112M4 | 413 | 115 | ||||
140 | 5,5 | АИР112M4 | 334 | 115 | |||
7,5 | АИР132S4 | 455 | 140 | ||||
180 | 7,5 | АИР132S4 | 358 | 140 | |||
11 | АИР132M4 | 490 | 151 |
Особенности эксплуатации
Условия эксплуатации мотор-редуктора МЧ-100:
- Допустима постоянная и переменная нагрузка;
- Возможно реверсивное включение;
- Для продолжительных режимов и частых включений;
- Частота вращения на входе – до 1500 об/мин;
- Концентрация пыли до 10 мг/м³ (ГОСТ 15150-69).

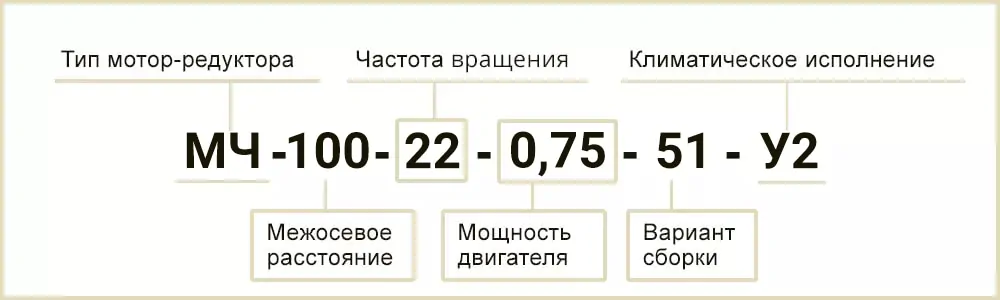

Расшифровка маркировки
Чертеж мотор-редуктора МЧ-100

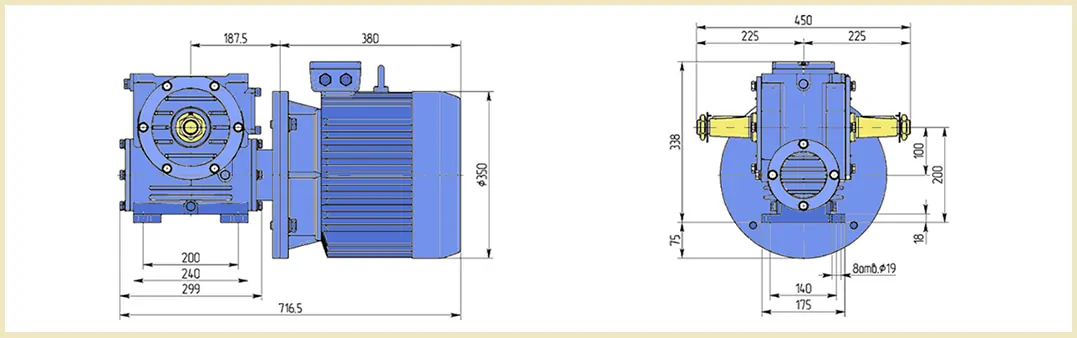

Мотор-редуктор МЧ-100 имеет идентичные присоединительные размеры с редуктором Ч-100 и могут быть взаимозаменяемы. Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.
Размеры выходных валов
Возможно изготовление мотор-редукторов МЧ-100 с не стандартными исполнениями. Длина и диаметры валов утверждаются согласно чертежей заказчика.
Полый шлицевой и шпоночный
Мотор-редуктор | Полый вал | ||||||
l | l1 | d | d1 | b | t | D х m х H8 | |
МЧ-100 | 205 | 90 | 46 | 35 | 10 | 38,6 | 45 х 2,0 х H8 |
Конический
Конический вал | |||||
l | l1 | d | d1 | b | t |
110 | 82 | 45 | M30*2,0 | 12 | 23,45 |
Варианты сборки и схемы расположения червячной пары
Червячные мотор-редукторы 2МЧ-100 производятся с вариантами сборки 51, 52, 53, 56. Количество и исполнение тихоходных валов, влияют на цену мотор-редуктора МЧ-100.
Варианты расположения – это схема расположения основных элементов червячного пары относительно горизонтальной плоскости.
Цены мотор-редукторов МЧ-100
Цена указана за редукторную часть МЧ-100 без электромотора на 18.12.2019. На окончательную цену мотор-редуктора, влияет качество (производитель) и мощности устанавливаемого электродвигателя.
Мотор-редуктор | Вариант сборки | Цена грн. с НДС |
МЧ-100 | 51, 52, 56 | 7800 |
53 | 7920 |
У нас вы можете купить мотор-редуктор МЧ-100 в сборе или отдельно редукторную часть. Для предоставления подробной информации, подбора, просчета стоимости червячного редуктора 2МЧ-100 с электродвигателем или выполнения нестандартных заказов – звоните менеджеру!
