Редуктор Ч-100

Редуктор червячный Ч-100 – одноступенчатый чугунный с червячной передачей. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы бетоносмесителей, подъемников, транспортеров, конвейеров. Лапы не съемные, отливаются в верхней и нижней части корпуса, что дает возможность устанавливать с расположением червячной пары над и под колесом. Имеют схожие технические характеристики и взаимозаменяемы с червячными редукторами типа ЧГ-100, ЧС-100, 1Ч-100, 2Ч-100.

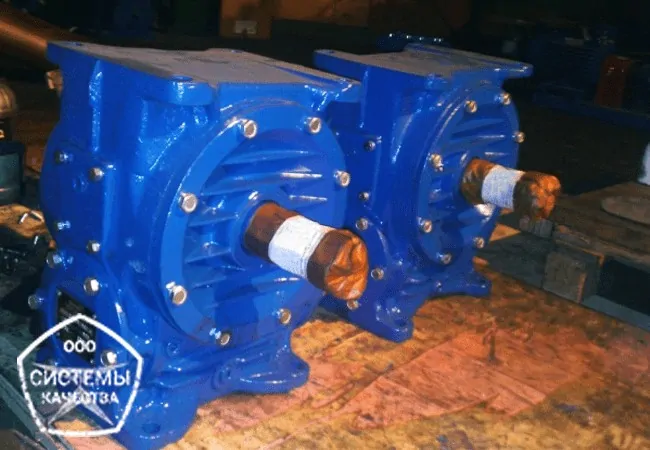

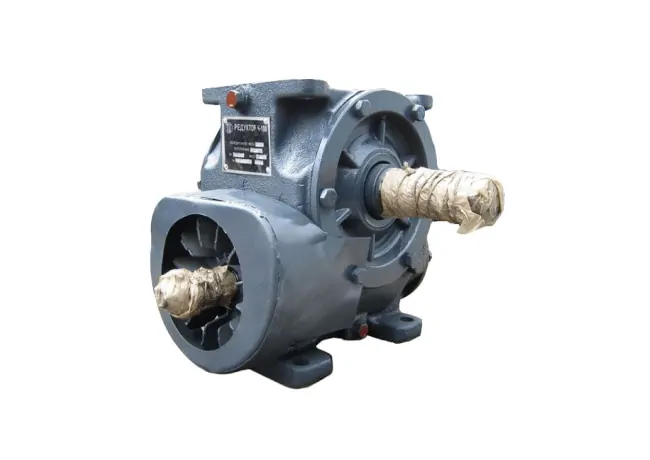

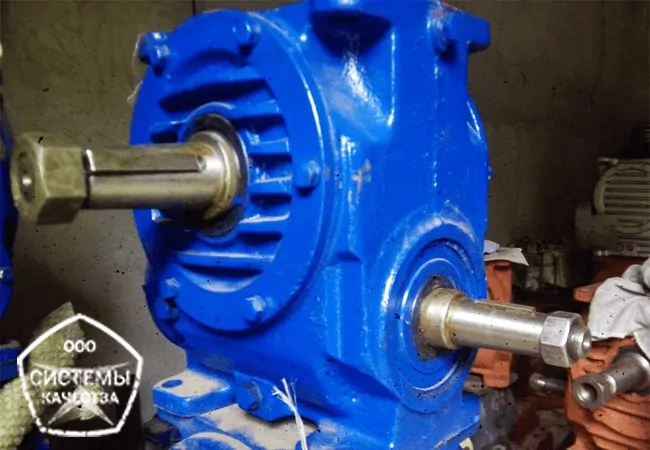

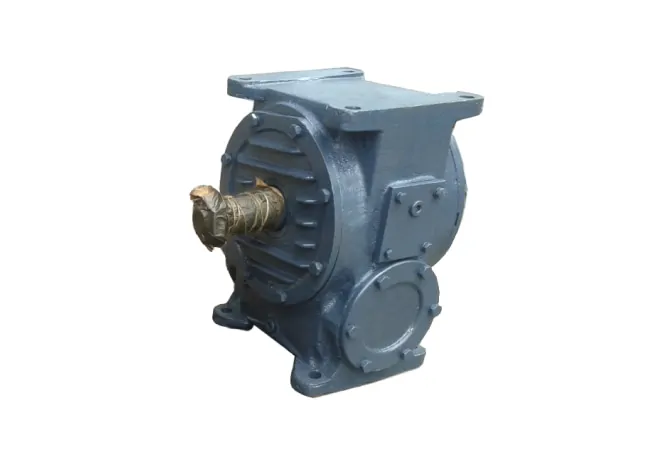

  • Редуктор червячный Ч-100

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор Ч-100 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Вал – полый, конический или цилиндрический, любой вариант сборки.

Характеристики

Основные технические характеристики червячного редуктора Ч-100, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Для просмотра параметров Ч-100 с электродвигателей — переходите на червячный мотор-редуктор МЧ-100.

Передаточное число редуктора Ч-100 Крутящий момент на тихоходном валу, Нм Расчетная мощность электродвигателя, кВт КПД Допускаемая радиальная нагрузка, Н Вес, кг
8 490 10 0,9 5000 48
10 470 7,7 0,89 5000 48
12,5 450 6 0,88 5000 48
16 500 5,4 0,85 5000 48
20 490 4,3 0,83 5000 48
25 470 3,4 0,82 5000 48
31,5 520 3,1 0,77 5000 48
40 500 2,5 0,72 5000 48
50 480 2 0,71 5000 48
63 400 1,5 0,64 5000 48
80 360 1,1 0,61 5000 48

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторе Ч-100 при различных вариантах расположения червячной пары. Правильное количество заливаемого масла является основополагающим фактором продолжительности и безотказной работы.

Расположение червячной пары Объем масла, л
1 1,5
2 2,7
3, 4 3,0
5, 6 3,2

Марка подшипников

В таблице указаны типы и количество подшипников в редуктора Ч-100, устанавливаемые на червячный вал и колесо. Данная таблица будет необходима при замене вышедших из строя подшипников.

Редуктор Червячный вал Количество Вал колеса Количество
Ч-100 66408 2 7512А 2

Чертежи редуктора Ч-100

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ч-100.

Цилиндрический вал

Цилиндрический вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора Ч-100
Вал l d b t
Выходной 90 45 14 48,5

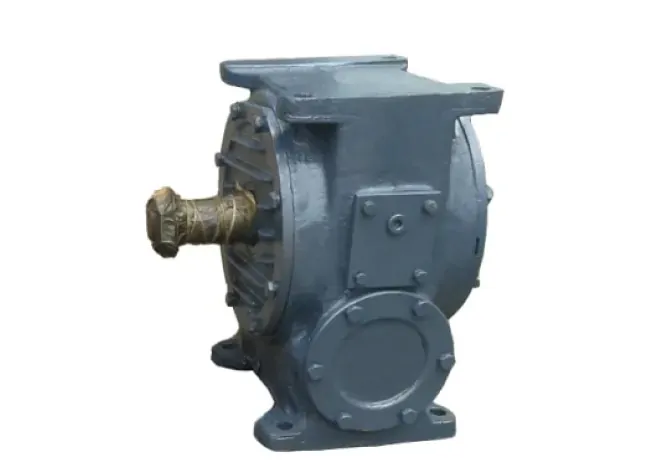

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал l l1 d d1 b t
Входной 80 58 32 M20*1,5 6 17,5
Выходной 110 82 45 M30*2,0 12 23,45

Полый шлицевой и шпоночный вал

Полый шлицевой и шпоночный вал редуктора Ч100 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Вал l l1 d d1 b t D*m*H8
Выходной 205 90 46 35 10 38,3 45*2,0*H8

Варианты сборки

Вариант сборки редуктора Ч-100 – это схема компоновки и расположения основных элементов редуктора. Ч-100 изготавливаются с вариантами сборки 51, 52, 53, 56. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки червячного редуктора Ч-100
Варианты расположения червячной пары – это расположения основных элементов редуктора относительно горизонтальной плоскости. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ч100 с вариантом расположения червячной пары червяк под колесом и червяк над колесом.

Схема вариантов расположения червячной пары редуктора Ч-100

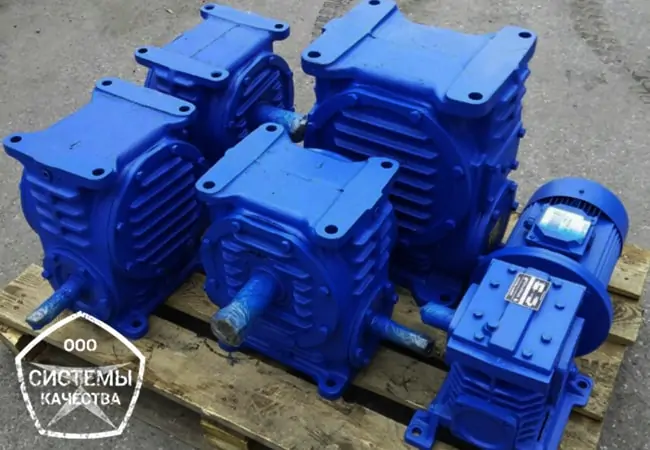

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки Ч-100

Подбор и покупка редуктора Ч-100

На четыре варианта сборки червячных Ч 100 приходится 44 модели с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число  51 52 53 56
8 Ч-100-8-51 Ч-100-8-52 Ч-100-8-53 Ч-100-8-56
10 Ч-100-10-51 Ч-100-10-52 Ч-100-10-53 Ч-100-10-56
12,5 Ч-100-12,5-51 Ч-100-12,5-52 Ч-100-12,5-53 Ч-100-12,5-56
16 Ч-100-16-51 Ч-100-16-52 Ч-100-16-53 Ч-100-16-56
20 Ч-100-20-51 Ч-100-20-52 Ч-100-20-53 Ч-100-20-56
25 Ч-100-25-51 Ч-100-25-52 Ч-100-25-53 Ч-100-25-56
31,5 Ч-100-31,5-51 Ч-100-31,5-52 Ч-100-31,5-53 Ч-100-31,5-56
40 Ч-100-40-51 Ч-100-40-52 Ч-100-40-53 Ч-100-40-56
50 Ч-100-50-51 Ч-100-50-52 Ч-100-50-53 Ч-100-50-56
63 Ч-100-63-51 Ч-100-63-52 Ч-100-63-53 Ч-100-63-56
80 Ч-100-80-51 Ч-100-80-52 Ч-100-80-53 Ч-100-80-56

Цены редуктора Ч-100

Цена редуктора Ч-100 по Украине варьируется в зависимости от новизны и качества. Надежный Ч-100 с заводской подготовкой и рабочей гарантией может достигать по цене 6500 грн. Цена бу – 3000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость влияет вариант сборки и передаточное число. На редуктор Ч-100 цену Вам подскажут наши специалисты.

Редуктор Ч-100 работает с высоким крутящим моментом. Некачественный Ч100 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ч-100 с передаточными числами 80; 63; 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
