Редуктор 2Ч-80 | Ч-80

Редуктор червячный 2Ч-80 или Ч-80 – тихоходный одноступенчатый с угловой передачей вращения. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы генераторов, компрессоров, транспортеров. Благодаря съемным лапам, можно устанавливать с расположением червячной пары над и под колесом. Имеют схожие технические характеристики и взаимозаменяемы с червячными редукторами типа ЧГ-80, ЧС-80, 1Ч-80. Предлагаем купить редуктор 2Ч-80 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Вал – полый, конический или цилиндрический, любой вариант сборки.

Цена

от 6510 грн

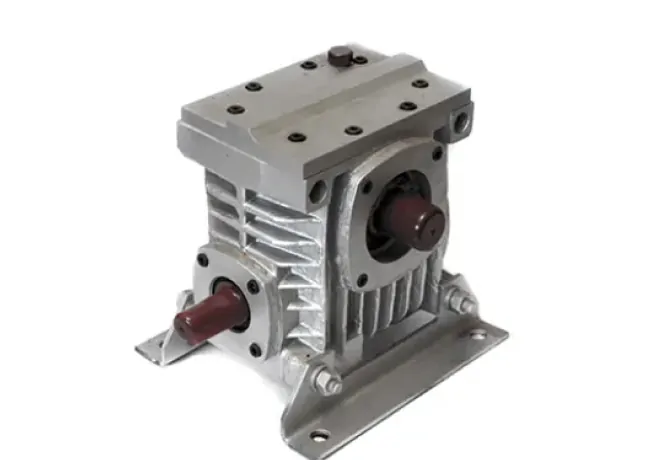

Редуктор 2ч-80 новый заправленный маслом цилиндрическим валом фото

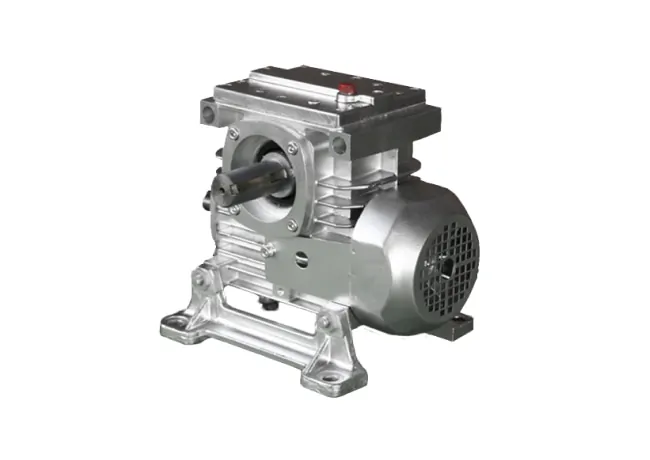

  • редуктор червячный Ч-80 одноступенчатый с вентилятором У2

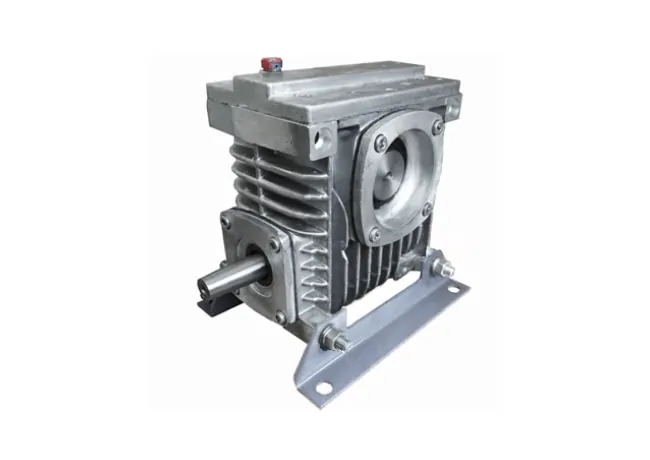

  • 24-80 редуктор для лебедки с червячной передачей

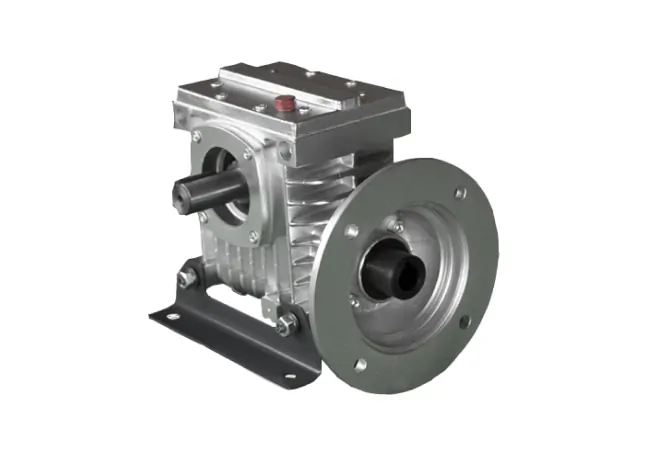

  • Редуктор 2Ч-80 червячный с фланцем под электродвигатель

Технические характеристики

Основные технические характеристики червячных редукторов Ч-80 и 2Ч-80, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Для просмотра параметров 2Ч-80 с электродвигателей – переходите на червячный мотор-редуктор МЧ-80.

Передаточное число редуктора 2Ч-80 Крутящий момент на тихоходном валу, Нм Расчетная мощность электродвигателя, кВт КПД Допускаемая радиальная нагрузка, Н Вес, кг
8 230 4,7 0,9 4000 25
10 210 4,5 0,89 4000 25
12,5 200 2,7 0,88 4000 25
16 260 2,8 0,85 4000 25
20 240 2,1 0,83 4000 25
25 220 1,6 0,82 4000 25
31,5 280 1,7 0,77 4000 25
40 260 1,3 0,72 4000 25
50 240 1 0,71 4000 25
63 210 0,8 0,64 4000 25
80 180 0,5 0,61 4000 25

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Частота вращения на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³ (ГОСТ 15150-69).

Объем масла

Объем заливаемого масла в редукторе 2Ч-80 зависит расположения червячной пары. Правильное количество смазки указано в таблице. Запуск без смазочных материалов запрещен!

Расположение червячной пары Количество масла, л
1, 2 0,5-0,7
3 0,8-1,0
4

Марка подшипников

Перечислены марки подшипников установленные на червячном вале и зубчатом колесе в редукторах 2Ч-80. Данная информация необходима для замены изношенных подшипников.

Типоразмер Червячный вал Количество Вал колеса Количество
2Ч-80 7306 2 7210А 2

Чертежи редуктора Ч-80 и 2Ч-80

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

Размеры и чертеж редуктора 2Ч-80

Цилиндрический вал

Цилиндрический тихоходный вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора 2Ч-80
Вал l l1 d d1 b t
Выходной 80 20 35к6 М8 10 38

Конический вал

Конический быстроходный вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора 2Ч-80
Вал l l1 d d1 b t
Входной 42 20 25 M8 5 13,45

Полый шлицевой и шпоночный валы

Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж полого вала червячного редуктора Ч-80

Вал l l1 d d1 b t D*m*H8
Выходной 116 66 41 35 10 38,6 40*1,5*H8

Варианты сборки

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. 2Ч-80 изготавливаются с вариантами сборки 51, 52, 53, 56. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки редуктора 2Ч-80
Варианты расположения червячной пары – это расположения основных элементов редуктора относительно горизонтальной плоскости. Стоит отметить, что наиболее распространенными и востребованными являются варианты расположения червячной пары червяк под колесом и червяк над колесом.

Схема вариантов расположения червячной пары редуктора 2Ч-80

Расшифровка маркировки

Условное обозначение содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении. Ниже приводим расшифровку маркировки.

Расшифровка обозначения маркировки 2Ч-80

Подбор и покупка редуктора 2ч-80

На четыре варианта сборки червячных 2Ч-80 приходится 44 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число  51 52 53 56
8 2Ч-80-8-51 2Ч-80-8-52 2Ч-80-8-53 2Ч-80-8-56
10 2Ч-80-10-51 2Ч-80-10-52 2Ч-80-10-53 2Ч-80-10-56
12,5 2Ч-80-12,5-51 2Ч-80-12,5-52 2Ч-80-12,5-53 2Ч-80-12,5-56
16 2Ч-80-16-51 2Ч-80-16-52 2Ч-80-16-53 2Ч-80-16-56
20 2Ч-80-20-51 2Ч-80-20-52 2Ч-80-20-53 2Ч-80-20-56
25 2Ч-80-25-51 2Ч-80-25-52 2Ч-80-25-53 2Ч-80-25-56
31,5 2Ч-80-31,5-51 2Ч-80-31,5-52 2Ч-80-31,5-53 2Ч-80-31,5-56
40 2Ч-80-40-51 2Ч-80-40-52 2Ч-80-40-53 2Ч-80-40-56
50 2Ч-80-50-51 2Ч-80-50-52 2Ч-80-50-53 2Ч-80-50-56
63 2Ч-80-63-51 2Ч-80-63-52 2Ч-80-63-53 2Ч-80-63-56
80 2Ч-80-80-51 2Ч-80-80-52 2Ч-80-80-53 2Ч-80-80-56

Цены редукторов 2Ч-80 и Ч-80

Цена редуктора 2Ч-80 варьируется в зависимости от новизны и качества. Новый редуктор 2Ч 80 с рабочей гарантией можно купить по цене 6500 грн. Цена редуктора бу – 3000 грн без НДС. Но с ними осторожней.

Плюс дефицитные компоновки и передатки могут увеличить стоимость до 10%. Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Работа с подъемными механизмами и высоким крутящим моментом выдвигает особые требования к надежности. Некачественные механические редукторы становятся причиной простоя предприятий и даже травматизма. Покупка у «Систем Качества» исключает вероятность неприятных сюрпризов: европейские стандарты технического контроля дают абсолютную статистику безотказности.

Редуктор 2Ч80 или Ч80 с передаточными числами 80; 63; 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
