Редуктор РЧП-180

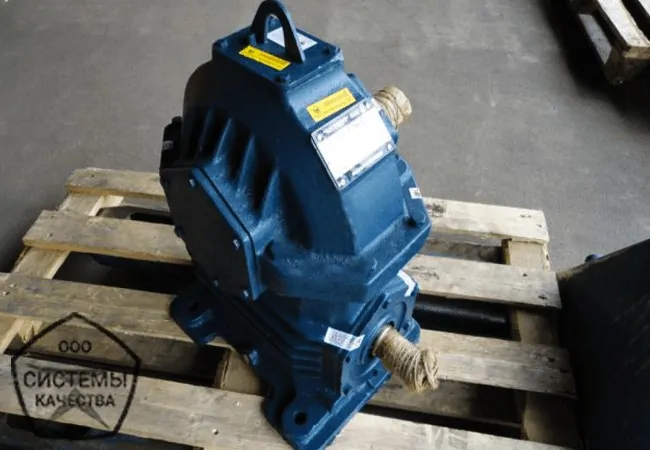

  • Червячный одноступенчатый редуктор РЧП-180 12,33 18,5 37
  • Редуктор РЧП-180 - червяк под колесом
  • РЧП-180 51 37 18 5 12 33 52 53

Червячный редуктор РЧП-180 – одноступенчатый редуктор общепромышленного назначения. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы подъемников, транспортеров, крановое оборудование. Лапы не съемные. Червяк расположен под колесом (в РЧН-180 — червяк над колесом).

Современный аналог редуктор Ч-160 , компактней, мощней и универсальней, но отличаются крепежными размерами, типами валов и межосевыми расстояниями, что осложняет взаимозаменяемость.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор РЧП-180 с передаточными числами 12,33; 18,5; 37; 51. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РЧП-180, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее.

Тип редуктораНоминальное передаточное числоВарианты сборкиНоминальный крутящий момент на тихоходном валу, НмРасчетная мощность электродвигателя, кВтКПДВес, кг
РЧП-18012,3351/52/53125016,80,89177
18,5145013,20,86
3717008,40,78
5115005,60,74

Особенности эксплуатации

Допустимые режимы эксплуатации РЧП-180:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора РЧП-180

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

Размеры и чертеж редуктора РЧП-180 из паспорта

Цилиндрический вал

Цилиндрический вал редуктора РЧП-180 используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала РЧП-180
Валldbt
Входной78451449
Выходной108601865,5

Варианты сборки редуктора РЧП-180

Варианты сборки редуктора РЧП 180 – это схема компоновки и расположения основных элементов редуктора. Червячные редукторы изготавливаются с вариантами сборки 51, 52, 53.

Варианты сборки редукторов РЧП-180 51 52 53

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки РЧП 180 37 52 У3

Все варианты сборки и передаточные числа РЧП-180

На четыре варианта сборки червячных РЧП 180 приходится 12 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 515253
12,33РЧП-180-12,33-51РЧП-180-12,33-52РЧП-180-12,33-53
18,5РЧП-180-18,5-51РЧП-180-18,5-52РЧП-180-18,5-53
37РЧП-180-37-51РЧП-180-37-52РЧП-180-37-53
51РЧП-180-51-51РЧП-180-51-52РЧП-180-51-53

Цена

Цены редукторов РЧП-180 по Украине варьируются в зависимости от новизны и качества:

  • Надежные испытанные заводские редукторы с рабочей гарантией — от 23000 грн с НДС;
  • Восстановленные бу – от 17000 грн. Их ресурс и низки из-за  с ними осторожней.

Кроме того, на цену влияет вариант сборки, передаточное число, наличие «наложки» и НДС — уточняйте итоговую стоимость и размер своей скидки по телефону.

Редуктор РЧП-180 работает с высоким крутящим моментом. Поломка может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества» испытанное оборудование с новой подогнанной червячной парой, нетронутым бронзовым венцом зубчатого колеса, подшипниками и ступицей без люфтов, вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дали абсолютную статистику безотказности.

Подбирайте редуктор РЧП-180 с передаточными числами 51; 37; 18,5; 12,33, либо его аналог, запрашивайте счет-фактуру вместе со специалистами нашего предприятия.
