Редуктор РЧП-120

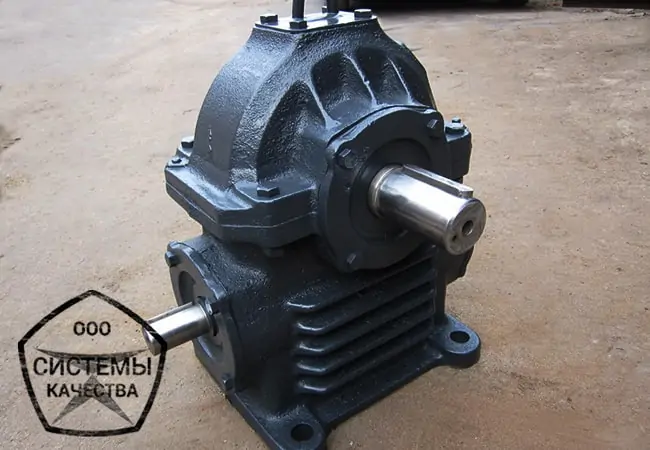

  • Червячный одноступенчатый редуктор РЧП-120

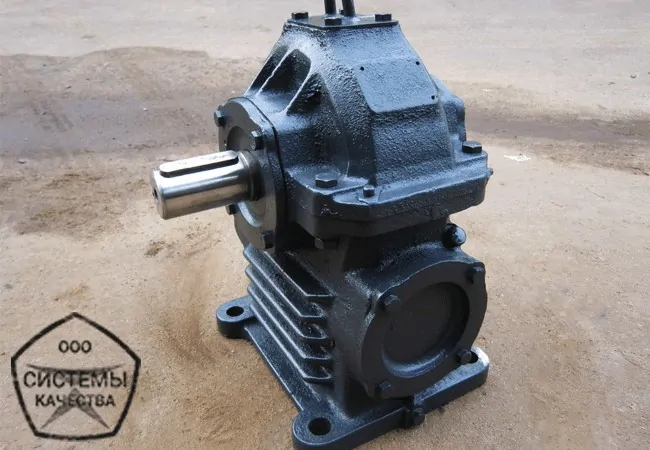

  • редуктор РЧП-120 - червяк под колесом

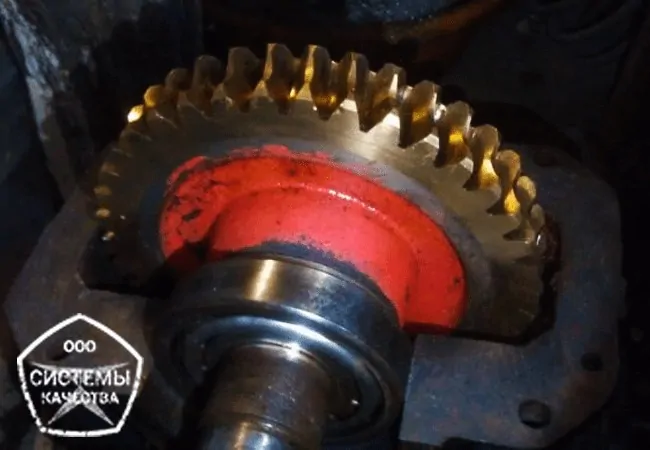

  • редуктор РЧП-120 - червячный общего назначения

Червячный редуктор РЧП-120 – одноступенчатый редуктор общепромышленного назначения. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы подъемников, транспортеров, крановое оборудование. Лапы не съемные, устанавливаются с расположением червяка над колесом.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор РЧП-120 с передаточными числами 10,33; 15,5; 19,5; 31; 39. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора РЧП-120, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики редукторов других габаритов, можно найти в разделе червячный редуктор каталог.

Номинальное передаточное числоЧисло заходов червякаРасчетная мощность электродвигателя, кВтКПДВес, кг
10,3333,990,8860
15,522,950,8360
19,522,20,8160
3111,840,7460
3911,470,7460

Особенности эксплуатации

Технические характеристики редуктора червячного РЧП-120 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора РЧП-120

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора РЧП-120.

Размеры и чертеж редуктора РЧП-120

Размеры и чертеж цилиндрического вала РЧП

Цилиндрический вал редуктора РЧП120 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Валldbt
Входной5530833
Выходной78451449

Варианты сборки редуктора РЧП-120

Варианты сборки редуктора РЧП 120 – это схема компоновки и расположения основных элементов редуктора. Червячные редукторы изготавливаются с вариантами сборки 51, 52, 53.

Варианты сборки РЧН и РЧП

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки РЧП-120

Все варианты сборки РЧП120 и передаточные числа

На четыре варианта сборки червячных РЧП 120 приходится 15 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 515253
10,33РЧП-120-10,33-51РЧП-120-10,33-52РЧП-120-10,33-53
15,5РЧП-120-15,5-51РЧП-120-15,5-52РЧП-120-15,5-53
19,5РЧП-120-19,5-51РЧП-120-19,5-52РЧП-120-19,5-53
31РЧП-120-31-51РЧП-120-31-52РЧП-120-31-53
39РЧП-120-39-51РЧП-120-39-52РЧП-120-39-53

Цена

Цена редуктора РЧП-120 по Украине варьируется в зависимости от новизны и качества. Надежный РЧП120 с заводской подготовкой и рабочей гарантией может достигать по цене 15000 грн. Цена редуктора бу – 5000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. На редуктор РЧП-120 цену Вам подскажут наши специалисты.

Редуктор РЧП-120 работает с высоким крутящим моментом. Некачественный РЧП120 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор РЧП-120 с передаточными числами 39; 31; 19,5; 15,5; 10,33 заказывайте специалистам «Систем Качества»
