Черв’ячний редуктор РЧП-120 – одноступінчастий редуктор загальнопромислового призначення. Використовується при повторно короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи підйомників, транспортерів, кранове обладнання. Лапи не знімні, встановлюються із розташуванням черв’яка над колесом.

«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо добротний редуктор РПП-120 з передатними числами 10,33; 15,5; 19,5; 31; 39. Вал – конічний або циліндричний, будь-який варіант збирання.

Технічні характеристики

Основні технічні характеристики редуктора РПП-120, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний момент, що крутить, на виході, навантаження на тихохідному валу, вага та інше. Характеристики редукторів інших габаритів можна знайти у розділі черв’ячний редуктор каталог.

Номінальне передатне число	Число заходів черв’яка	Розрахункова потужність електродвигуна, квт	КПД	Вага, кг
10,33	3	3,99	0,88	60
15,5	2	2,95	0,83	60
19,5	2	2,2	0,81	60
31	1	1,84	0,74	60
39	1	1,47	0,74	60

Особливості експлуатації

Технічні характеристики редуктора черв’ячного РПП-120 визначають допустимі режими експлуатації:

Допустиме постійне і плаваюче навантаження;
Можливе реверсивне включення;
Для тривалих режимів та частих включень;
Максимальна швидкість на вході – 1500 об/хв;
Концентрація пилу до 10 мг/м³.

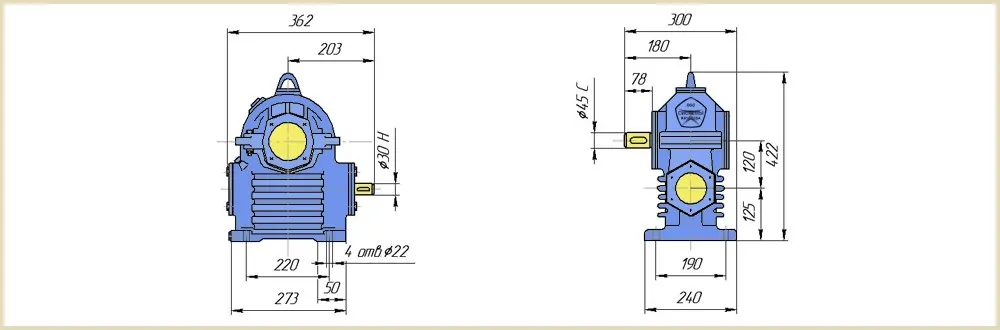

Розміри та креслення редуктора РПП-120

Креслення з габаритними та приєднувальними розмірами згідно з технічним паспортом наведено для простоти підбору та підготовки до монтажу редуктора РПП-120.

Розміри та креслення циліндричного валу РПП

Циліндричний вал редуктора РПП120 найчастіше використовується при приєднанні до виконавчого механізму за допомогою муфт типу МОЗ, МУВП тощо. Діаметр, винос та інші розміри вказані на кресленні.

Вал	l	d	b	t
Вхідний	55	30	8	33
Вихідний	78	45	14	49

Варіанти збирання редуктора РПП-120

Варіанти складання редуктора РПП 120 – це схема компонування та розташування основних елементів редуктора. Черв’якові редуктори виготовляються з варіантами збирання 51, 52, 53.

Розшифровка маркування

Для оформлення правильного запиту наводимо розшифровку маркування. Умовне позначення повної назви моделі містить інформацію про передатне число, варіант складання, міжосьову відстань і кліматичне виконання.

Усі варіанти складання РПП120 та передавальні числа

На чотири варіанти складання черв’ячних РПП 120 припадає 15 моделей з різними передатними числами, маркування, яких наведено в таблиці. Дізнайтеся характеристики, підбирайте маркування, що Вас цікавить, і замовляйте фахівцям «Систем Якості»

Варіант збирання/Передатне число	51	52	53
10,33	РЧП-120-10,33-51	РЧП-120-10,33-52	РЧП-120-10,33-53
15,5	РЧП-120-15,5-51	РЧП-120-15,5-52	РЧП-120-15,5-53
19,5	РЧП-120-19,5-51	РЧП-120-19,5-52	РЧП-120-19,5-53
31	РЧП-120-31-51	РЧП-120-31-52	РЧП-120-31-53
39	РЧП-120-39-51	РЧП-120-39-52	РЧП-120-39-53

Ціна

Ціна редуктора РПП-120 по Україні варіюється в залежності від новизни та якості. Надійний РПП120 із заводською підготовкою та робочою гарантією може досягати за ціною 15000 грн. Ціна редуктора бу – 5000. Але з ними обережніше.

Крім того, на ціну впливає варіант складання та передатне число. На редуктор РПП-120 ціну Вам підкажуть наші спеціалісти.

Редуктор РПП-120 працює з високим моментом, що крутить. Неякісний РПП120 може спричинити простої підприємства і навіть травматизму. Купуючи у «Систем якості», ви виключите ймовірність неприємних сюрпризів. Європейські стандарти технічного контролю дають «Системам» абсолютну статистику безвідмовності промислового обладнання.

Редуктор РПП-120 з передатними числами 39; 31; 19,5; 15,5; 10,33 замовляйте спеціалістам «Систем Якості»
