Редуктор Ч-125

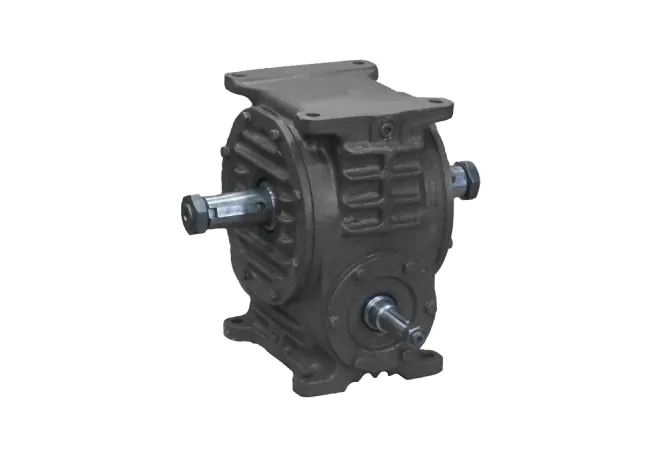

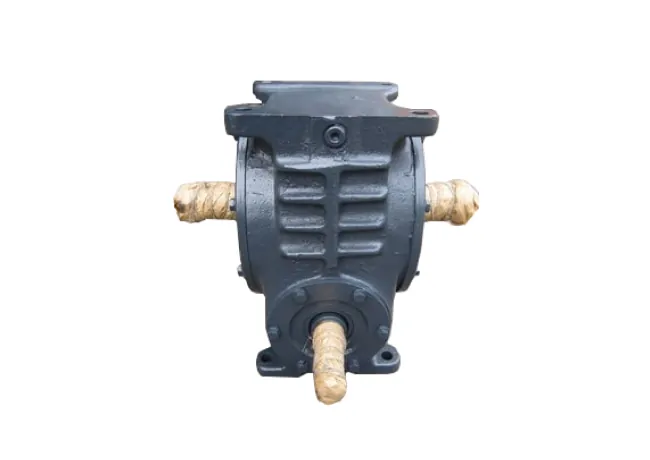

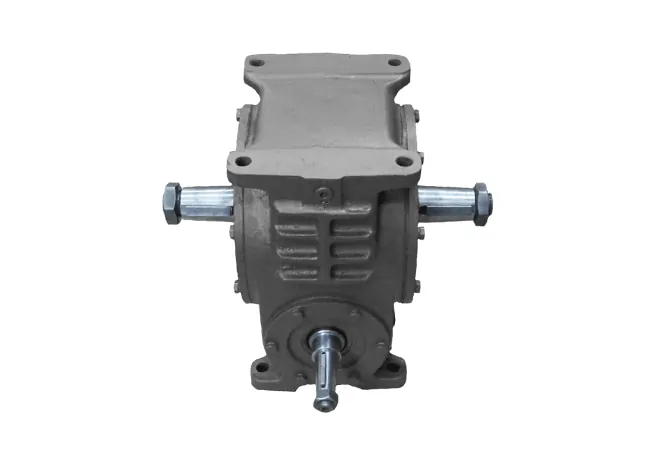

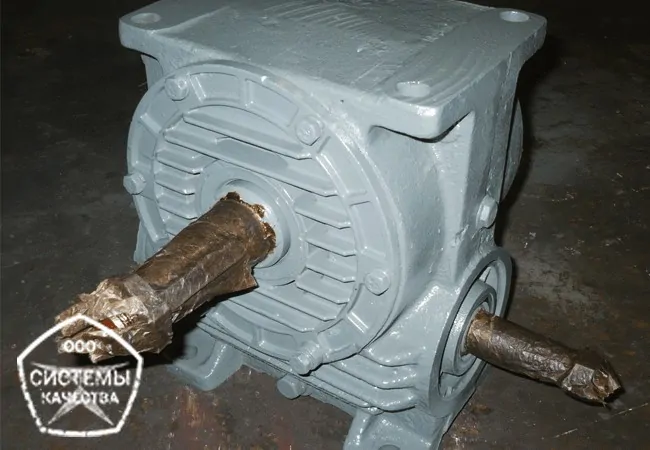

Редуктор червячный Ч-125 – одноступенчатый чугунный с червячной передачей. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы бетоносмесителей, подъемников, транспортеров, конвейеров. Лапы не съемные, отливаются в верхней и нижней части корпуса, что дает возможность устанавливать с расположением червячной пары над и под колесом.

  • Червячный редуктор Ч-125
  • Ч125 - редуктор с червячной передачей

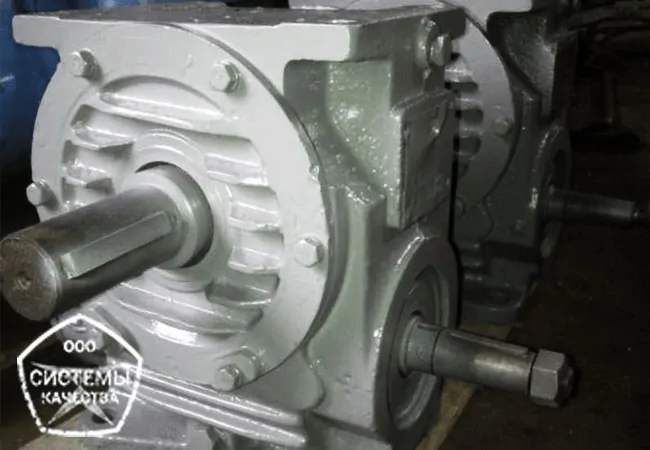

  • редуктор Ч-125 - червячный общего назначения

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор Ч-125 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Вал – конический или цилиндрический, любой вариант сборки.

Характеристики

Основные технические характеристики червячного редуктора Ч-125, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики редукторов других габаритов, можно найти в разделе червячный редуктор каталог.

Передаточное число редуктора Ч-125Крутящий момент на тихоходном валу, НмРасчетная мощность электродвигателя, кВтКПДДопускаемая радиальная нагрузка, НВес, кг
885017,30,9800082
1082013,50,89800082
12,577010,30,88800082
169009,70,85800082
208307,30,83800082
257805,60,82800082
31,5100060,77800082
408504,30,72800082
508003,30,71800082
637502,70,64800082
8065020,61800082

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Объем заливаемого масла

Указан объем заливаемого масла в редукторе Ч-125 при различных вариантах расположения червячной пары. Правильное количество заливаемого масла является основополагающим фактором продолжительности и безотказной работы.

Расположение червячной парыОбъем масла, л
12,2
25,8
3, 45,7
5, 65,8

Марка подшипников

В таблице указаны типы и количество подшипников в редукторе Ч-125 устанавливаемые на червячный вал и колесо. Данная таблица будет необходима при замене вышедших из строя подшипников.

РедукторЧервячный валКоличествоВал колесаКоличество
Ч-12566410272152

Чертежи редуктора Ч-125

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора Ч-125.

Размеры и чертеж редуктора Ч-125

Цилиндрический вал

Цилиндрический вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора Ч-125
Валldbt
Выходной110551659

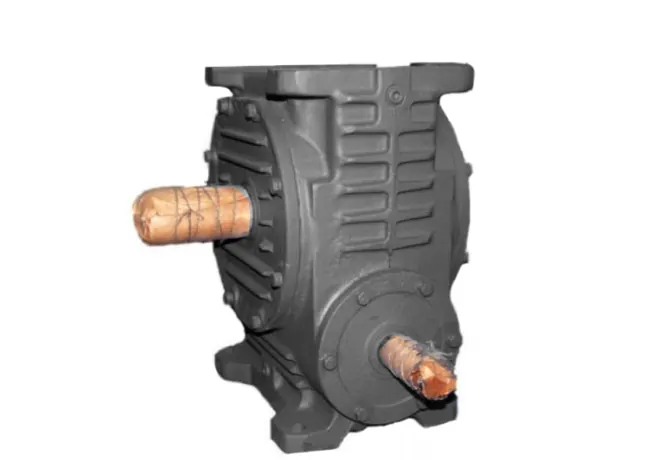

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора Ч-125
Валll1dd1bt
Входной805832M20*1,5617,5
Выходной1108255M36*3,01428,95

Полый шлицевой и шпоночный вал

Полый шлицевой и шпоночный вал редуктора Ч 125 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж полого вала червячного редуктора Ч-125

Валll1dd1btD*m*H8
Выходной23011060401243,355*2,5*H8

Варианты сборки

Вариант сборки редуктора Ч-125 – это схема компоновки и расположения основных элементов редуктора. Ч-125 изготавливаются с вариантами сборки 51, 52, 53, 56. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки червячного редуктора Ч-125
Варианты расположения червячной пары – это расположения основных элементов редуктора относительно горизонтальной плоскости. Стоит отметить, что наиболее распространенными и востребованными являются редукторы Ч125 с вариантом расположения червячной пары червяк под колесом и червяк над колесом.

Схема вариантов расположения червячной пары редуктора Ч-125

Расшифровка маркировки

Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Маркировка редуктора Ч-125

Подбор и покупка редуктора Ч-125

На четыре варианта сборки червячных Ч-125 приходится 44 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 51525356
8Ч-125-8-51Ч-125-8-52Ч-125-8-53Ч-125-8-56
10Ч-125-10-51Ч-125-10-52Ч-125-10-53Ч-125-10-56
12,5Ч-125-12,5-51Ч-125-12,5-52Ч-125-12,5-53Ч-125-12,5-56
16Ч-125-16-51Ч-125-16-52Ч-125-16-53Ч-125-16-56
20Ч-125-20-51Ч-125-20-52Ч-125-20-53Ч-125-20-56
25Ч-125-25-51Ч-125-25-52Ч-125-25-53Ч-125-25-56
31,5Ч-125-31,5-51Ч-125-31,5-52Ч-125-31,5-53Ч-125-31,5-56
40Ч-125-40-51Ч-125-40-52Ч-125-40-53Ч-125-40-56
50Ч-125-50-51Ч-125-50-52Ч-125-50-53Ч-125-50-56
63Ч-125-63-51Ч-125-63-52Ч-125-63-53Ч-125-63-56
80Ч-125-80-51Ч-125-80-52Ч-125-80-53Ч-125-80-56

Цены редуктора Ч-125

Цена редуктора Ч-125 по Украине варьируется в зависимости от новизны и качества. Надежный Ч-125 с заводской подготовкой и рабочей гарантией может достигать по цене 15000 грн. Цена бу – 7000 грн без НДС. Но с ними осторожней.

Кроме того, на стоимость влияет вариант сборки и передаточное число. На редуктор Ч-125 цену Вам подскажут наши специалисты.

Редуктор Ч-125 работает с высоким крутящим моментом. Некачественный Ч125 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор Ч-125 с передаточными числами 80; 63; 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
