Редуктор 2Ч-40 | Ч-40

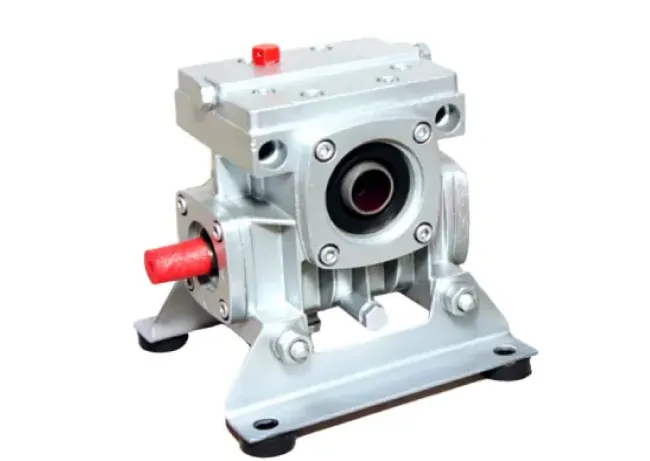

Редуктор червячный 2Ч-40 или Ч-40 – одноступенчатый универсальный малогабаритный. Используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы генераторов, компрессоров, транспортеров. Благодаря съемным лапам, можно устанавливать с расположением червячной пары над и под колесом. Имеют схожие технические характеристики и взаимозаменяемы с червячными редукторами типа ЧГ-40, ЧС-40, 1Ч-40.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем купить редуктор 2Ч-40 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80. Вал – конический, цилиндрический или полый, любой вариант сборки.

Характеристики

Основные технические характеристики червячных редукторов Ч-40 и 2Ч-40, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Для просмотра параметров 2Ч-40 с электродвигателей — переходите на червячный мотор-редуктор МЧ-40.

Передаточное число редуктора 2Ч-40Крутящий момент на тихоходном валу, НмРасчетная мощность электродвигателя, кВтКПДДопускаемая радиальная нагрузка, НВес, кг
8350,70,915009
10320,50,8915009
12,5300,40,8815009
16380,40,8515009
20350,30,8315009
25300,20,8215009
31,5400,20,7715009
40360,20,7215009
50320,10,7115009
63280,10,6415009
80250,10,6115009

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с червячной передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Частота вращения на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³ (ГОСТ 15150-69).

Объем масла

Объем заливаемого масла в редукторах 2Ч-40 зависит расположения червячной пары. Правильное количество смазки указано в таблице. Запуск без смазочных материалов запрещен!

Расположение червячной парыКоличество масла, л
1, 20,14-0,18
30,2-0,3
4

Марка подшипников

Перечислены марки подшипников установленные на червячном вале и зубчатом колесе в редукторе 2Ч-40. Данная информация необходима для замены изношенных подшипников.

РедукторЧервячный валКоличествоВал колесаКоличество
2Ч-407304А27206А2

Чертежи редуктора Ч-40 и 2Ч-40

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

Цилиндрический вал

Цилиндрический тихоходный вал зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Валll1dd1bt
Выходной401518к6М5620,5

Конический вал

Конический быстроходный вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Валll1dd1bt
Входной281516M538,5

Полый шлицевой и шпоночный валы

Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Валll1dd1btD*m*H8
Выходной112722318620.822*1,5*H8

Варианты сборки

Вариант сборки – это схема компоновки и расположения основных элементов редуктора. 2Ч-40 изготавливаются с вариантами сборки 51, 52, 53, 56. Количество и исполнение быстроходных и тихоходных валов, влияют на цену редуктора.

Варианты сборки червячного редуктора
Варианты расположения червячной пары – это расположения основных элементов редуктора относительно горизонтальной плоскости. Стоит отметить, что наиболее распространенными и востребованными являются варианты расположения червячной пары червяк под колесом и червяк над колесом.

Схема вариантов расположения червячной пары редуктора

Расшифровка маркировки

Условное обозначение содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении. Ниже приводим расшифровку маркировки.

Расшифровка маркировки 2Ч-40

Подбор и покупка редуктора 2ч-40

На четыре варианта сборки одноступенчатых червячных 2Ч-40 приходится 44 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 51525356
82Ч-40-8-512Ч-40-8-522Ч-40-8-532Ч-40-8-56
102Ч-40-10-512Ч-40-10-522Ч-40-10-532Ч-40-10-56
12,52Ч-40-12,5-512Ч-40-12,5-522Ч-40-12,5-532Ч-40-12,5-56
162Ч-40-16-512Ч-40-16-522Ч-40-16-532Ч-40-16-56
202Ч-40-20-512Ч-40-20-522Ч-40-20-532Ч-40-20-56
252Ч-40-25-512Ч-40-25-522Ч-40-25-532Ч-40-25-56
31,52Ч-40-31,5-512Ч-40-31,5-522Ч-40-31,5-532Ч-40-31,5-56
402Ч-40-40-512Ч-40-40-522Ч-40-40-532Ч-40-40-56
502Ч-40-50-512Ч-40-50-522Ч-40-50-532Ч-40-50-56
632Ч-40-63-512Ч-40-63-522Ч-40-63-532Ч-40-63-56
802Ч-40-80-512Ч-40-80-522Ч-40-80-532Ч-40-80-56

Цены редукторов 2Ч-40 и Ч-40

Цена редуктора 2Ч-40 варьируется в зависимости от новизны и качества. Новый редуктор 2Ч 40 с рабочей гарантией можно купить по цене 3000 грн. Цена редуктора бу – 1500 грн без НДС. Но с ними осторожней.

Плюс дефицитные компоновки и передатки могут увеличить стоимость до 10%. Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Работа с подъемными механизмами и высоким крутящим моментом выдвигает особые требования к надежности. Некачественные механические редукторы становятся причиной простоя предприятий и даже травматизма. Покупка у «Систем Качества» исключает вероятность неприятных сюрпризов: европейские стандарты технического контроля дают абсолютную статистику безотказности.

Редуктор 2Ч-40 или Ч 40 с передаточными числами 80; 63; 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
