Редуктор РЧН-180

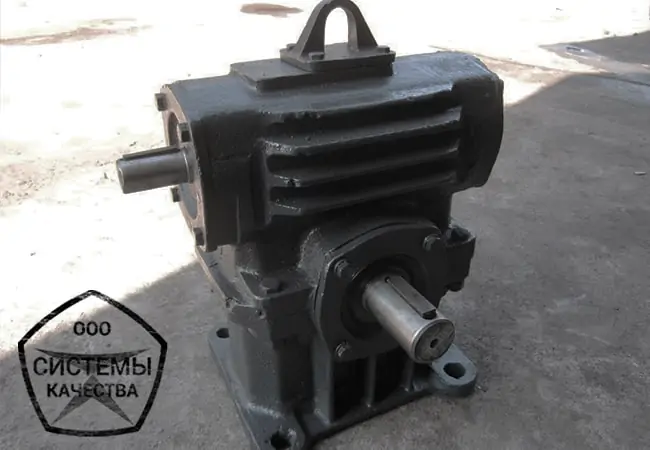

  • Червячный одноступенчатый редуктор РЧН-180

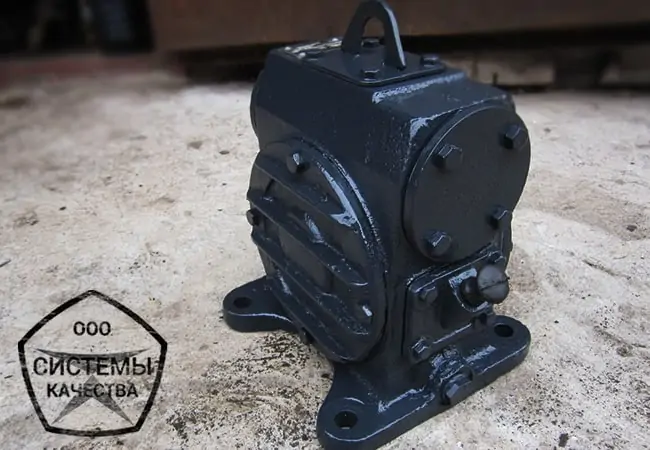

  • Редуктор РЧН-180 - червяк над колесом

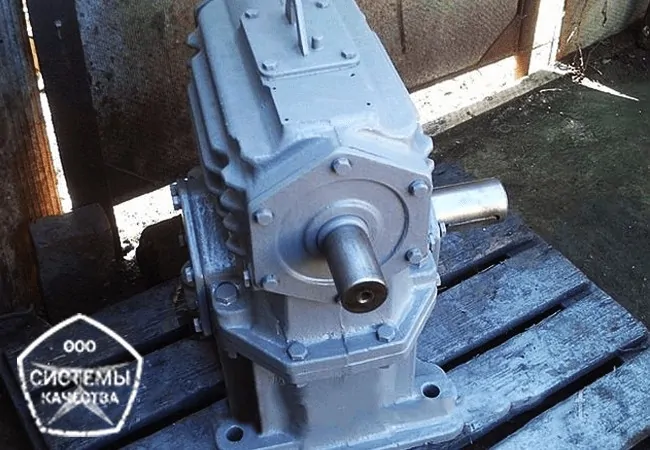

  • РЧН-180 51 37 18,5 12 33 52 53

Редуктор РЧН-180 – устаревшая модель одноступенчатых червячных редукторов общепромышленного назначения. Используется и в наши дни при повторно-кратковременных и постоянных режимах работы. Сферы применения — от приводов подъемников, транспортеров и кранового оборудования до дровоколов и измельчителей. Лапы не съемные. Червяк расположен над колесом (в РЧП-180 — червяк под колесом).

Современный аналог редуктор Ч-160 ,компактней, мощней и универсальней, но отличаются крепежными размерами, типами валов и межосевыми расстояниями, что осложняет взаимозаменяемость.

«Системы качества» предлагают Вам добротные испытанные редукторы РЧН-180 с передаточными числами 12,33; 18,5; 37; 51. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Характеристики, заявленные в техническом паспорте, приведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее.

Тип редуктораНоминальное передаточное числоВарианты сборкиНоминальный крутящий момент на тихоходном валу, НмРасчетная мощность электродвигателя, кВтКПДВес, кг
РЧН-18012,3351/52/53125016,80,89177
18,5145013,20,86
3717008,40,78
5115005,60,74

Особенности эксплуатации

Допустимые режимы эксплуатации РЧН-180:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертежи редуктора РЧН-180

Чертеж с габаритными и присоединительными размерами из технического паспорта приведен для простоты подбора и подготовки к монтажу.

Размеры и чертеж редуктора РЧН-180 из паспорта

Цилиндрический вал

Цилиндрический вал редуктора РЧН-180 востребован при подключении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже. Возможна замена цилиндрического на конический по спецзаказу.

Чертеж цилиндрического вала РЧН-180
Валldbt
Входной78451449
Выходной108601865,5

Варианты сборки

Варианты сборки – это расположение основных элементов редуктора относительно корпуса. РЧН-180 изготавливаются в схемах компоновках 51, 52, 53.

Варианты сборки редукторов РЧН-180 51 52 53

Расшифровка маркировки

Условное обозначение включает передаточное число, вариант сборки, межосевое расстояние и климатическое исполнение.

Расшифровка маркировки РЧН 180 37 51 У3

Модели редукторов РЧН-180

На три варианта сборки РЧН 180 приходится 12 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Передаточные числаВарианты сборки
 515253
12,33РЧН-180-12,33-51РЧН-180-12,33-52РЧН-180-12,33-53
18,5РЧН-180-18,5-51РЧН-180-18,5-52РЧН-180-18,5-53
37РЧН-180-37-51РЧН-180-37-52РЧН-180-37-53
51РЧН-180-51-51РЧН-180-51-52РЧН-180-51-53

Цена

Цены редукторов РЧН-180 по Украине варьируются в зависимости от новизны и качества:

  • Надежные испытанные заводские редукторы с рабочей гарантией — от 23000 грн с НДС;
  • Восстановленные бу – от 16000 грн. Их ресурс и низки из-за  с ними осторожней.

Кроме того, на цену влияет вариант сборки, передаточное число, наличие «наложки» и НДС — уточняйте итоговую стоимость и размер своей скидки по телефону.

Редуктор РЧН-180 работает с высоким крутящим моментом. Поломка может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества» испытанное оборудование с новой подогнанной червячной парой, нетронутым бронзовым венцом зубчатого колеса, подшипниками и ступицей без люфтов, вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дали абсолютную статистику безотказности.

Подбирайте редуктор РЧН-180 с передаточными числами 51; 37; 18,5; 12,33, либо его аналог, запрашивайте счет-фактуру вместе со специалистами нашего предприятия.
