Вентиль 15с22нж

Каталог фланцевых вентилей 15с22нж Ру-40

  • 15с22нж Ду-15
  • 15с22нж Ду-20
  • 15с22нж Ду-25
  • 15с22нж Ду-32
  • 15с22нж Ду-40
  • 15с22нж Ду-50
  • 15с22нж Ду-65
  • 15с22нж Ду-80
  • 15с22нж Ду-100
  • 15с22нж Ду-125
  • 15с22нж Ду-150
  • 15с22нж Ду-200

Технические характеристики клапана запорного 15с22нж

В таблице указаны основные технические характеристики стального фланцевого вентиля 15с22нж Ру40: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Вентиль Давление Ру, Бар Рабочая среда Тип затвора Материал Рабочая температура, °С Крепление Управление
Корпуса Уплотнение
15с22нж 40 Вода, пар, газ, нефтепродукты Золотник Сталь 20Л Нерж. сталь до 425 Фланцевое Ручное с выдвижным шпинделем

Габаритные размеры и чертеж вентилей 15с22нж

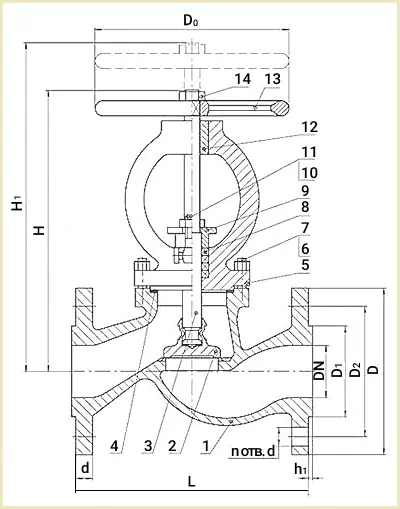

Вентиль 15с22нж чертеж

Перечислены элементы конструкции и материалы деталей вентиля 15с22нж

Деталь Материал Деталь Материал
1 Корпус Сталь 20Л 8 Набивка сальника Графитонаполненный фторопласт
2 Золотник Сталь 20 9 Сальник Сталь 20Л
3 Шпиндель Сталь 20Х13 10 Гайка Сталь 25
4 Прокладка Паронит ПА 11 Болт откидной Сталь 35
5 Крышка Сталь 20Л 12 Втулка резьбовая Лп 40С
6 Гайка Сталь 25 13 Маховик Сталь 25 или серый чугун
7 Шпилька Сталь 35 14 Контргайка Сталь 35

В таблице указаны габариты и размеры запорного клапана 15с22нж Ру-40: строительная длина, диаметр прохода, высота, масса.

Вентиль15с22нж Габаритные и присоединительные размеры, мм Вес,кг
L H H1 D D1 D2 b d h n
Ду-15 130 179 199 95 65 47 14 14 2 4 3
Ду-20 150 182 207 105 75 58 14 14 2 4 4,8
Ду-25 160 195 223 115 85 68 14 14 2 4 6,1
Ду-32 180 225 255 135 100 78 16 18 2 4 10,4
Ду-40 200 277 300 145 110 88 16 18 3 4 16
Ду-50 230 277 300 160 125 102 17 18 3 4 18,5
Ду-65 290 357 397 180 145 122 19 18 3 8 36
Ду-80 310 357 397 195 160 133 19 18 3 8 41
Ду-100 350 389 434 230 190 158 21 22 3 8 58
Ду-125 400 470 514 270 220 184 25 26 3 8 81,5
Ду-150 480 590 637 300 250 212 27 26 3 8 105
Ду-200 600 635 689 375 320 285 31 30 3 12 167

Обозначение и расшифровка маркировки

На корпусе стального вентиля 15с22нж, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка фланцевого вентиля 15с22нж содержит такие параметры и характеристики:

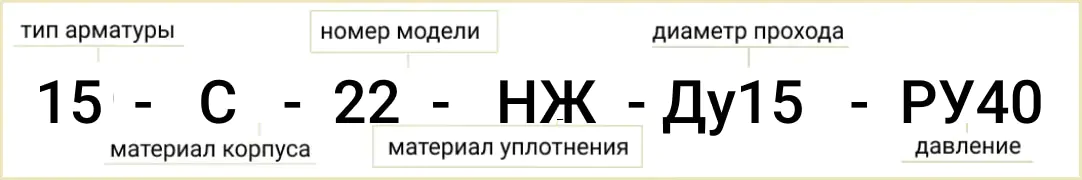

Расшифровка обозначения маркировки вентиля 15с22нж

  1. Тип арматуры;
  2. Материал корпуса;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

Купить ветиль 15с22нж Ру-40 запорный стальной

У Систем Качества можете купить вентили 15с22нж фланцевые стальные проходные под давление Ру-40 для воды, пара, газа, бензина, нефти и других нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорный клапан 15с22нж, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 15с22нж, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена клапана запорного 15с22нж в Украине

Цена вентиля 15с22нж Ру-40 зависит от диаметра ДУ, производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). В таблице указаны цены на вентили запорные 15с22нж на 01.06.2022.

Диаметр вентиля 15с22нж, мм Цена, грн с НДС
15 Договорная
20 Договорная
25 Договорная
32 Договорная
40 Договорная
50 Договорная
65 Договорная
80 Договорная
100 Договорная
125 Договорная
150 Договорная
200 Договорная

Для опта действует система скидок 5-15% от прайса. Для уточнения актуальной стоимости 15с22нж – обратитесь к менеджеру или отправьте запрос на почту.
