Електродвигун АІС

Электродвигатель АИС
  • Асинхронний електродвигун АИС і АМУ
  • Трифазний двигун АМУ 6А
  • Електродвигун АИС з фланцем 6А АМУ RA

Електродвигуни АІС – це асинхронні трифазні та однофазні двигуни з прив’язкою характеристик до габаритів за європейським стандартом DIN EN 50347 та відповідними нормам CENELEС. Відрізняються від двигунів АІР (стандарт ГОСТ) габаритом та кріпильними розмірами. Детальніше у статті Підбір заміни чи чім відрізняються електродвигуни АІР від АІС.

АМУ – український аналог АИС виробництва НКЕМЗ. Менш розповсюджений за рахунок високої ціни.

Двигуни AIS – доступна вітчизняна заміна німецьким, французьким, італійським та чеським моторам. Мають однакові габарити, діаметр валу, технічні характеристики 6А, 3VF, 6RK, FC, ES, AGM, DAM, M2AA, BN, SAU, М2АА, W21, W22, W20, MS, MY, ESQ, YIL, DRS, QY, Y, YS, YSS,YYL, YL, DEL, ML, DV, 7F, K21R, RA, IMM, AIS, Y2, РА. Каталог двошвидкісних моделей

Каталог

Потужність, кВт Моделі електродвигунів АИС
3000 об/хв 1500 об/хв 1000 об/хв 750 об/хв
0,12 АИС 63A4
0,18 АИС 63A2 АИС 63B4 АИС 71A6
0,25 АИС 63B2 АИС 71A4 АИС 71B6 АИС 80B8
0,37 АИС 71A2 АИС 71B4 АИС 80A6 АИС 90S8
0,55 АИС 71B2 АИС 80A4 АИС 80B6 АИС 90L8
0,75 АИС 80A2 АИС 80B4 АИС 90S6 АИС 100LA8
1,1 АИС 80B2 АИС 90S4 АИС 90L6 АИС 100LB8
1,5 АИС 90S2 АИС 90L4 АИС 100L6 АИС 112M8
2,2 АИС 90L2 АИС 100LA4 АИС 112М6 АИС 132S8
3 АИС 100L2 АИС 100LB4 АИС 132S6 АИС 132M8
4 АИС 112М2 АИС 112M4 АИС 1З2МА6 АИС 160MA8
5,5 АИС 112L2 АИС 132S4 АИС 132MB6 АИС 160МВ8
7,5 АИС 132SB2 АИС 132M4 АИС 160M6
11 АИС 160MA2 АИС 160M4
Каталог АМУ
Потужність, кВт Моделі електродвигунів АМУ
3000 об/хв 1500 об/хв 1000 об/хв 750 об/хв
1,5 АМУ 112М8
2,2 АМУ 112М6 AMУ 132S8
3,0 AMУ 132S6 АМУ 132М8
4,0 АМУ 112М2 АМУ 112М4 АМУ 132МА6 АМУ 160МА8
5,5 AMУ132SA2 AMУ132S4 АМУ 132МВ6 АМУ 160МВ8
7,5 AMУ132SB2 АМУ132М4 АМУ 160М6 АМУ 160L8
11,0 АМУ160МА2 АМУ160М4 АМУ 160L6 АМУ 180L8
15,0 АМУ160МВ2 АМУ160L4 АМУ 180L6 АМУ 200L8
18,5 AMУ160L2 АМУ180М4 АМУ 200LА6 AMУ 225S8
22,0 АМУ180М2 АМУ180L4 АМУ 200LВ6 АМУ 225М8
30,0 АМУ200LА2 АМУ200L4 АМУ 225М6 АМУ 250М8
37,0 АМУ200LВ2 АМУ225S4 АМУ 250М6 АМУ 280S8
45,0 АМУ225М2 АМУ225М4 АМУ 280S6 АМУ 280М8
55,0 АМУ250М2 АМУ250М4 АМУ 280М6
75,0 AMУ280S2 AMУ280S4
90,0 АМУ280М2 AMУ280M4

Технічні характеристики двигунів АМУ

Технічні характеристики серії AIS

Модель електродвигуна Р, кВт Номин. частота обертання, об/хв КПД, % cos ϕ Iн*, А Iп/Iн Мп/Мн Мmах/Мн Мmin/Мн Маса, кг
AIS63A2 0,18 2730 65,0 0,78 0,9/0,5 5,0 2,2 2,2 1,8 3,6
AIS63B2 0,25 2700 66,0 0,79 1,2/0,7 5,0 2,2 2,2 1,8 3,9
AIS63A4 0,12 1350 57,0 0,66 0,8/0,5 5,0 2,2 2,2 1,8 3,7
AIS63B4 0,18 1350 60,0 0,68 1,1/0,6 5,0 2,2 2,2 1,8 4,3
AIS71A2 0,37 2730 72,0 0,84 1,5/0,9 5,0 2,2 2,2 1,8 5,3
AIS71B2 0,55 2730 75,0 0,81 2,3/1,3 5,0 2,2 2,2 1,8 6,2
AIS71A4 0,25 1320 65,0 0,67 1,4/0,8 5,0 2,2 2,2 1,8 5,2
AIS71B4 0,37 1320 68,0 0,70 2,0/1,1 5,0 2,2 2,2 1,8 6,1
AIS71A6 0,18 860 63,0 0,68 1,1/0,6 4,0 2,2 2,2 1,6 4,9
AIS71B6 0,25 860 59,0 0,62 1,7/1,0 5,0 2,2 2,2 1,8 5,7
AIS80A2 0,75 2820 72,1 0,80 3,3/1,9 6,0 2,6 2,7 1,6 9,7
AIS80B2 1,10 2800 75,0 0,80 4,6/2,7 6,0 2,2 2,4 1,6 10,5
AIS80A4 0,55 1360 71,0 0,71 2,7/1,6 5,0 2,3 2,4 1,8 9,1
AIS80B4 0,75 1350 72,1 0,75 3,5/2,0 5,0 2,5 2,6 2,4 10,4
AIS80A6 0,37 900 65,0 0,63 2,3/1,3 4,5 2,1 2,2 1,6 9,4
AIS80B6 0,55 920 69,0 0,68 2,9/1,7 4,5 1,9 2,2 1,6 10,9
AIS80B8 0,25 680 58,0 0,60 1,8/1,0 4,0 1,7 1,9 1,4 10,0
AIS90S2 1,50 2880 77,2 0,85 5,7/3,3 6,5 2,2 2,6 1,8 13,5
AIS90L2 2,20 2860 79,7 0,87 8,0/4,6 6,4 2,1 2,6 1,8 16,1
AIS90S4 1,10 1420 75,0 0,77 4,8/2,8 5,0 1,9 2,0 1,3 13,0
AIS90L4 1,50 1410 77,2 0,80 6,1/3,5 5,3 2,2 2,4 1,7 14,9
AIS90S6 0,75 920 70,0 0,71 3,8/2,2 4,0 2,1 2,2 1,6 12,7
AIS90L6 1,10 920 72,9 0,71 5,3/3,1 4,5 2,2 2,3 1,8 16,4
AIS90S8 0,37 680 58,0 0,59 2,7/1,6 3,5 2,0 2,3 1,4 13,7
AIS90L8 0,55 680 58,0 0,60 4,0/2,3 3,5 2,0 2,1 1,4 15,9
AIS100L2 3,00 2860 81,5 0,85 10,9/6,3 7,0 2,3 2,6 1,7 20,6
AIS100L6 1,50 930 75,2 0,70 7,2/4,1 5,0 2,0 2,3 1,9 20,6
AIS100LA8 0,75 700 70,0 0,71 3,8/2,2 4,0 1,5 2,0 1,5 19,3
AIS100LB8 1,10 700 74,0 0,72 5,2/3,0 4,5 1,5 2,2 1,5 22,1
AIS112М2 4,00 2850 83,1 0,88 13,7/7,9 7,5 2,0 2,4 1,6 29,0
AIS112L2 5,50 2850 84,7 0,88 18,5/10,7 7,5 2,1 2,4 1,6 34,2
AIS112N2 6,30 2840 82,0 0,86 22,4/12,9 6,5 2,4 2,8 1,8 30,3
AIS112M4 4,00 1410 83,1 0,84 14,4/8,3 7,0 2,1 2,4 1,6 33,4
AIS112N4 5,50 1410 84,7 0,73 22,3/13,8 6,0 2,6 2,8 2,5 36,1
АIS112М6 2,20 940 77,7 0,74 9,6/5,5 6,0 1,9 2,2 1,6 30,1
AIS112M8 1,50 700 76,5 0,70 7,0/4,0 3,7 1,6 2,0 1,5 29,7
AIS132SB2 7,50 2900 86,0 0,88 24,9/14,3 7,5 2,0 2,2 1,6 43,0
AIS132S4 5,50 1430 84,7 0,86 19,0/10,9 7,0 2,0 2,5 1,6 41,9
AIS132M4 7,50 1430 86,0 0,78 28,1/16,1 7,5 2,0 2,5 1,6 50,0
AIS132S6 3,00 950 79,7 0,72 13,1/7,6 6,0 2,0 2,2 1,6 36,2
АIS1З2МА6 4,00 950 81,4 0,81 15,2/8,8 6,0 2,0 2,2 1,6 46,6
AIS132MB6 5,50 950 83,1 0,78 21,3/12,3 6,0 2,0 2,2 1,6 50,4
AIS132S8 2,20 700 78,0 0,70 10,1/5,8 6,0 1,8 2,2 1,4 35,2
AIS132M8 3,00 700 80,0 0,70 13,5/7,7 6,0 1,8 2,2 1,4 43,0
AIS160MA2 11,00 2910 87,6 0,88 35,8/20,6 7,5 1,6 2,2 1,2 67,9
AIS160M4 11,00 1450 87,6 0,83 38,0/21,8 7,5 2,4 2,9 2,2 73,7
AIS160M6 7,50 950 84,7 0,77 28,9/16,6 7,5 2,0 2,2 1,6 72,0
AIS160MA8 4,00 710 80,0 0,70 17,9/10,3 6,0 1,8 2,2 1,4 59,7
АIS160МВ8 5,50 700 84,0 0,72 22,8/13,1 6,0 1,8 2,2 1,4 69,7

Розшифровка маркування АІС

Маркування АИС71B4

  1. АИС – тип електродвигуна
  2. 71 – умовний габарит
  3. В – позначення довжини сердечника
  4. 4 – число пар полюсів
  5. У2 – категорія розміщення
  6. IM 1081 – монтажне виконання лапи

Розшифровка маркування АМУ

Маркування АМУ112M2

  1. АМУ – тип електродвигуна
  2. 112 – умовний габарит
  3. M – позначення довжини сердечника
  4. 2 – число пар полюсів
  5. У2 – категорія розміщення
  6. IM 1081 – монтажне виконання лапи

Креслення, діаметри вала і габаритні розміри

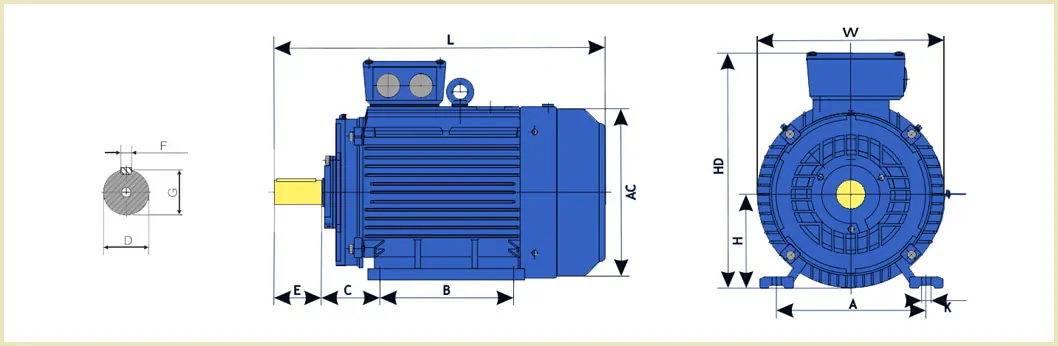

Креслення асинхронного електродвигуна АИС

Тип A B C D E F G H K L M N P S T AB AC HD DH
АИС80 М 125 100 50 19 40 6 15,5 80 10 295 165
100		 130
80		 200
120		 12-4
М6-4		 3,5
3		 165 155 220 М6х16
АИС90 S 140 100 56 24 50 8 20 90 10 320 165
115		 130
95		 200
140		 12-4
М8-4		 3,5
3		 180 175 250 М8х19
АИС90 L 140 125 56 24 50 8 20 90 10 345 165
115		 130
95		 200
140		 12-4
М8-4		 3,5
3		 180 175 250 М8х19
АИС100 L 160 140 63 28 60 8 24 100 12 385 215
130		 180
110		 250
160		 15-4
М8-4		 4
3,5		 205 196 270 М10х22
АИС112 М 190 140 70 28 60 8 24 112 12 400 215
130		 180
110		 250
160		 15-4
М8-4		 4 230 220 300 М10х22
АИС132 S 216 140 89 38 80 10 33 132 12 470 265
165		 230
130		 300
200		 15-4
М10-4		 4 270 259 345 М12х28
АИС132 M 216 178 89 38 80 10 33 132 12 510 265
165		 230
130		 300
200		 15-4
М10-4		 4 270 259 345 М12х28

Обмоточні дані

Обмотувальні дані двигунів АІС та АІР відповідних параметрів збігаються. Завантажуйте таблицю для отримання докладних даних про кількість і діаметр міді, що укладається в пази, числі витків, масі дроту, діаметрах сердечника статора.

Скачати таблицю з обмотувальними даними АІС

Обмотувальні дані – потужність електродвигуна, кількість провідників у пазі статора, діаметр жили обмотувального дроту, кількість паралельних гілок, маса дроту, крок обмотки по пазах, внутрішній та зовнішній діаметр сердечника статора, кількість пазів ротора.

Заводи-виробники трифазних асинхронних двигунів АІС

Заводи виробники АІСВ Україні двигуни АІС не виготовляються. У Систем Якості можна купити нові білоруські та російські двигуни AIS за мінімальною ціною. Основні заводи виробники: МЕЗ та електромаш. Аналоги випускають Володимирський ВЕМЗ, Ярославський ЕЛДІН, Ново-Каховський НКЕМЗ та інші.

Де купити?

Склад у Києві та Харкові здійснює щоденне відправлення асинхронних двигунів АІС на 220В та 380В по всій Україні перевізниками Інтайм, Нова Пошта, САТ, Укрпошта, Делівері. Також є запас трифазних електродвигунів AIS, АМУ, 6А складського зберігання габаритом 180-250 мм.
