Отличия между электродвигателями АИС и АИР – Взаимозаменяемость

Импортные электродвигатели серии АИС отличаются от двигателей АИР стандартом исполнения (DIN/ГОСТ), габаритными размерами и мощностью. При идентичной частоте вращения и габарите мощность двигателей АИС меньше АИР на 1-2 шага.

Содержание:

Отличия между электродвигателями АИС / АИР?

Электродвигатели АИС дефицитны в Украине, их сложно найти в свободной продаже. При этом их цена в несколько раз выше, чем у отечественных аналогов АИР. Купить запчасти в случае поломки будет практически невозможно.

Тип электродвигателя Доступность Цена Ремонтопригодность
АИР ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐
АИС ⭐ ⭐ ⭐ ⭐ ⭐ ⭐ ⭐

Замена асинхронных эл двигателей

Электродвигатели АИС и АИР взаимозаменяемы, но с учетом разности в габаритных размерах и мощности по стандартам DIN и по ГОСТу.

Аналог по мощности и частоте вращения будет отличаться крепежными размерами. Таким образом придется менять и конструкцию приводимого оборудования.

В таких случаях целесообразно заменить мотор типа АИС на АИР большей мощности. Ниже приведены таблицы взаимозаменяемости.

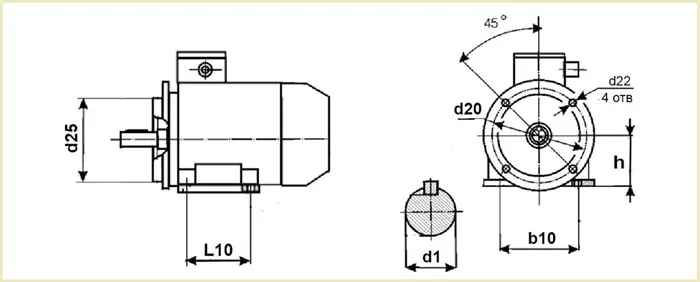

Чертеж трехфазного асинхронного электродвигателя с короткозамкнутым ротором изготовленных по ГОСТ и DIN

Таблицы подбора замены двигателей разной мощности

0,18 кВт

Характеристики АИС (DIN) Аналог по мощности (ГОСТ) Аналог по габариту
Синхронная частота 1000 об/мин
Маркировка электродвигателя АIS71А6 АИР63А6 АИР71А6
Мощность Р, кВт 0,18 0,18 кВт 0,37кВт
Габарит, h 71 63 71
Диаметр вала d1, мм 14 14 19
Ширина по лапам b10, мм 112 100 112
Длина по лапам  L10, мм 90 80 90
Крепление фланца по центрам d20, мм 130 130 165
«Замок фланца» d25, мм 110 110 130
Синхронная частота 1500 об/мин
Маркировка АIS63В4 АИР56В4 АИР63В4
Мощность Р, кВт 0,18 0,18 кВт 0,37кВт
Габарит, h 63 56 63
Диаметр вала d1, мм 11 11 14
Ширина по лапам b10, мм 100 90 100
Длина по лапам L10, мм 80 71 80
Крепление фланца по центрам d20, мм 115 115 130
«Замок фланца» d25, мм 95 95 110
Синхронная частота 3000 об/мин
Маркировка АIS63А2 АИР56А2 АИР63А2
Мощность Р, кВт 0,18 0,18 Квт 0,37кВт
Габарит, h 63 56 63
Диаметр вала d1, мм 11 11 14
Ширина по лапам b10, мм 100 90 100
Длина по лапам L10, мм 80 71 80
Крепление фланца по центрам d20, мм 115 115 130
«Замок фланца» d25, мм 95 95 110

0,25 кВт

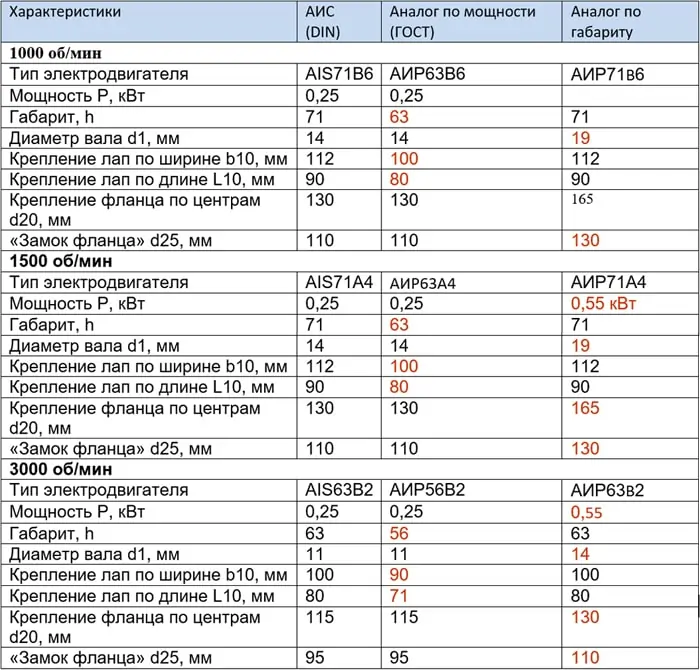

Аналоги импортных электродвигателей 0,25 кВт

0,37 кВт

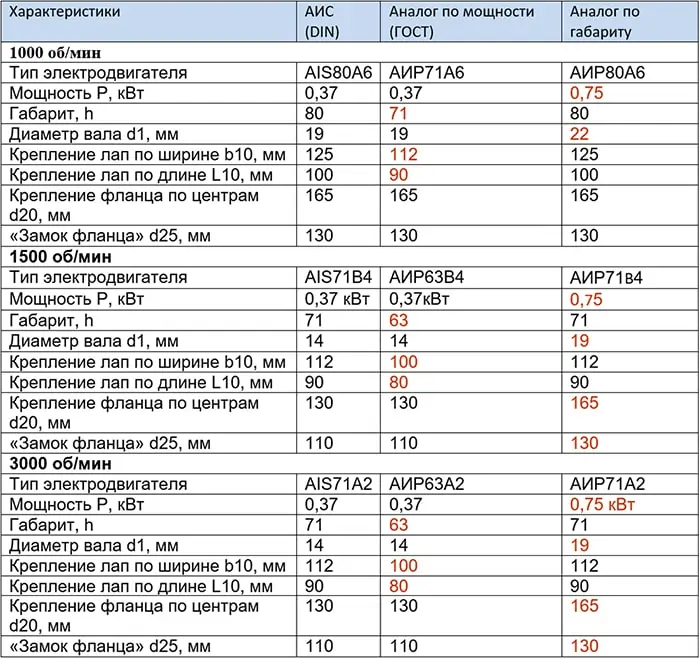

Таблица взаимозаменяемости двигателей 0,37 кВт зарубежного и отечественного производства

0,55 кВт

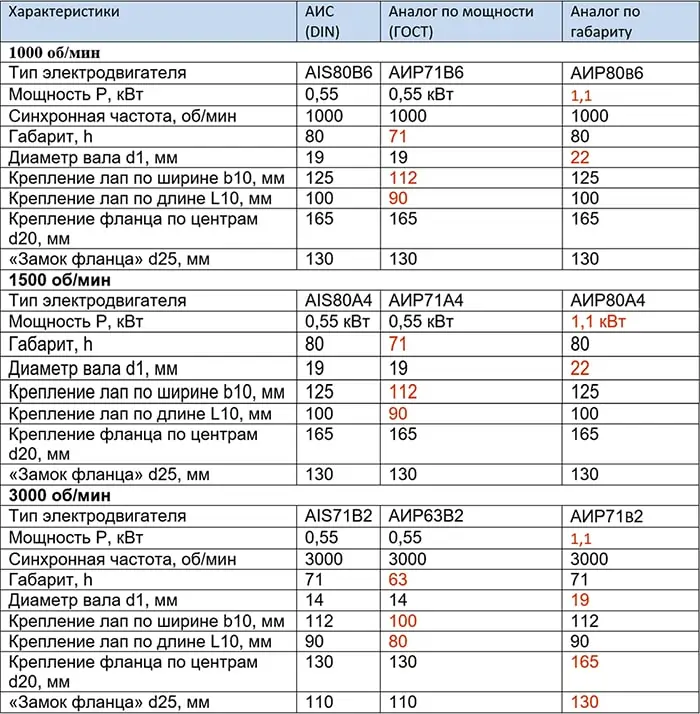

Разница габаритов и крепежных размеров моторов 0,55 по стандарту ГОСТ и DIN

0,75 кВт

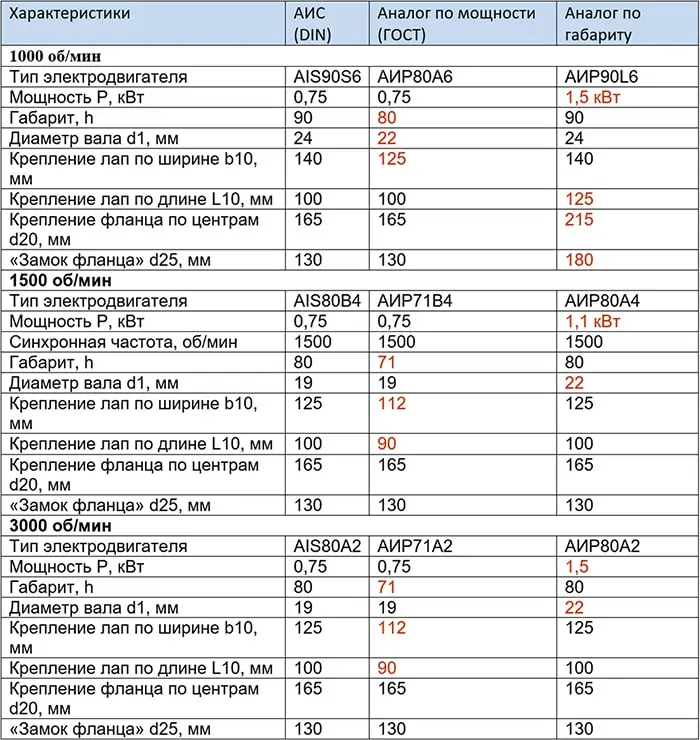

Таблица разницы диаметров валов европейских и украинских электрических двигателей мощностью 0,75 кВт

1,1 кВт

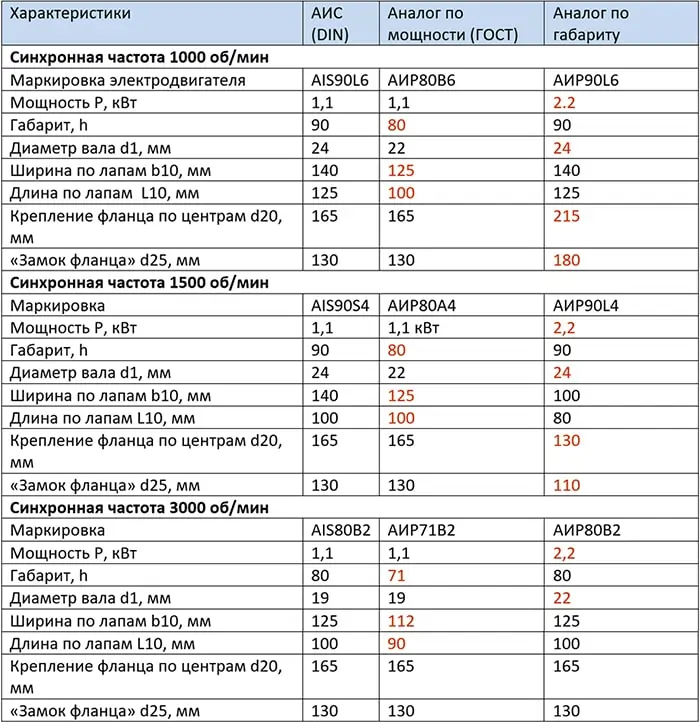

Габаритные размеры иностранных и белорусских электромоторов  1,1 кВт

1,5 кВт

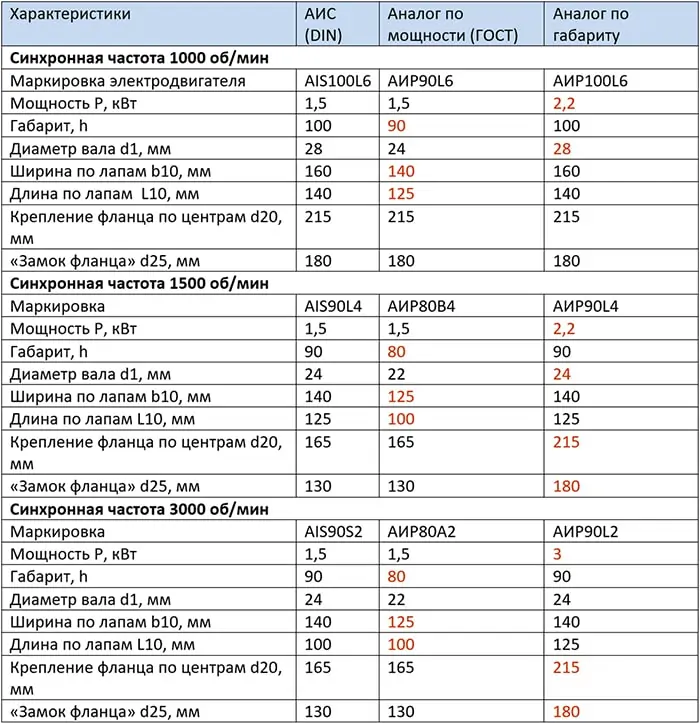

взаимозаменяемость двигателей 1,5 разных стран производителей таблица

2,2 кВт

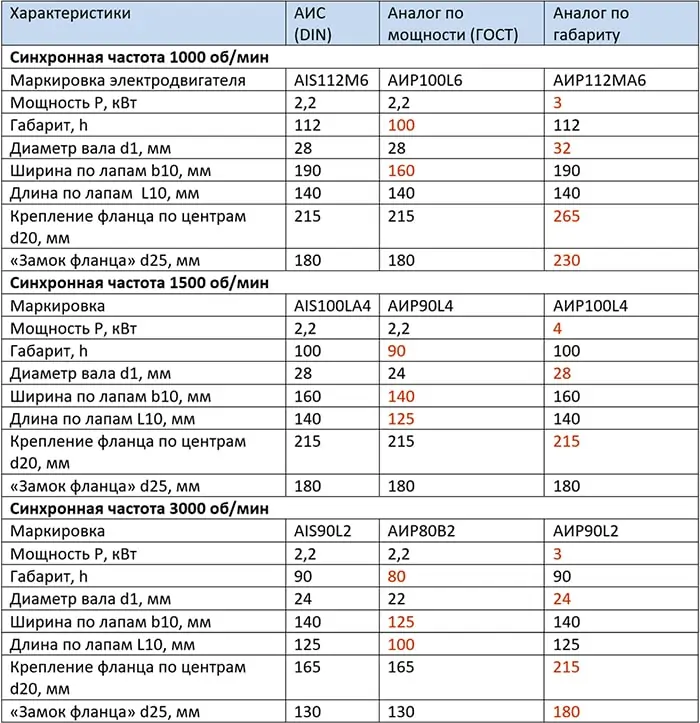

крепежные и посадочные размеры фланцев электродвигателей АИС и АИР на 2,2 кВт

3 кВт

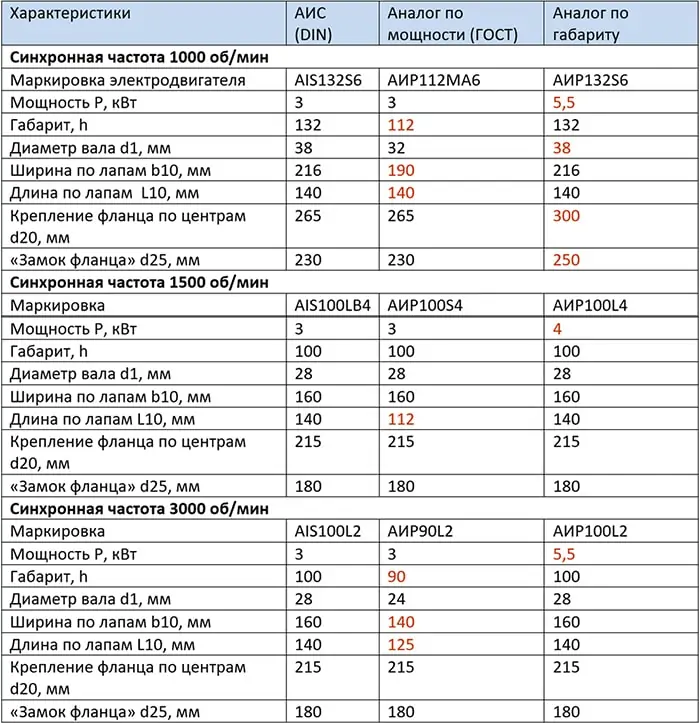

Разница по креплению лап на двигателях 3 кВт производителей СНГ и Евросоюза

4 кВт

Отличие в габаритах и аналог моторов 4 кВт по DIN и ГОСТ

5,5 кВт

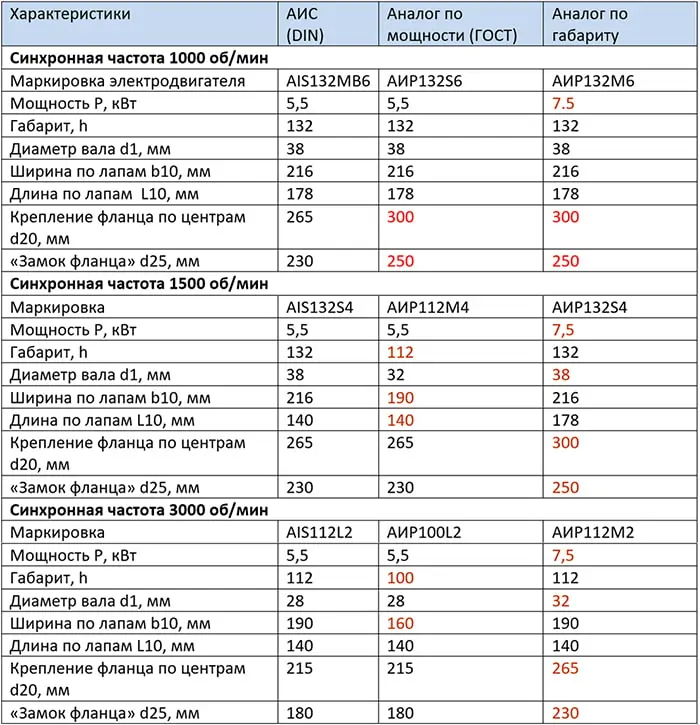

Таблица привязки габаритов электромоторов 5,5 кВт к мощности в зависимости от  страны производителя

7,5 кВт

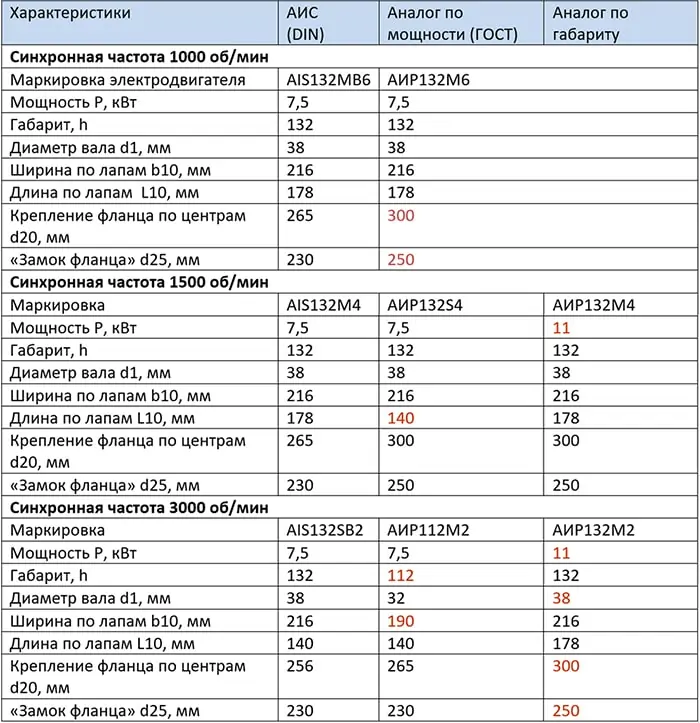

Ширина по лапам и и киловатты импортных двигателей 132 габарита - таблица взаимозаменяемости

11 кВт

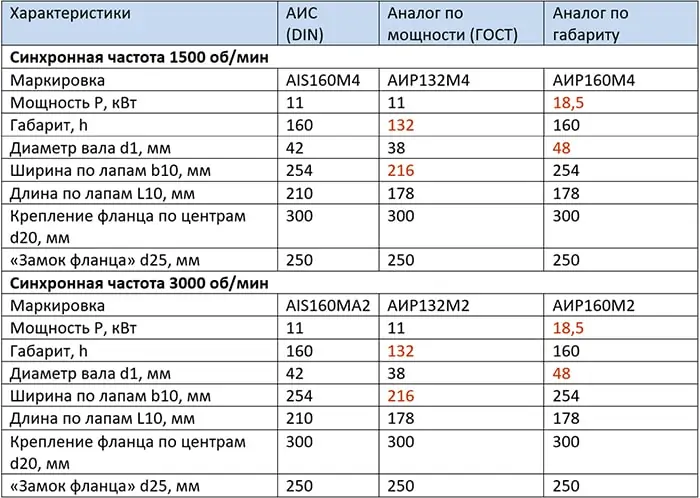

таблица маркировок двигателей 11 кВт изготовленных по DIN и по ГОСТ

Системы Качества помогут заменить электродвигатель серии АИС на АИР и наоборот. Специалисты подберут замену по мощности или габаритам, предложат выбор из пяти производителей и оформят доставку в кратчайшие сроки.
