Задвижка 30нж41нж Ду150

Технические характеристики

В таблице указаны основные технические характеристики стальной газовой задвижки 30нж41нж Ду150 Ру16: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление, масса.

Задвижка Давление РУ, Бар Рабочая среда Тип Материал Рабочая температура, °С Управление Вес, кг
Корпуса Колец
30нж41нж Ду150 16 Газ, вода, пар, химически активные среды Клиновая Коррозионностойкая сталь НЖ сталь до 425 Ручное с выдвижным шпинделем 83

Устройство и габаритные размеры

Управление клиновой задвижкой 30нж41нж Ду-150 выполняется в ручную. При поступательного движении шпинделя, клин упирается в седло корпуса, уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса перекрывая проход.

В таблице материалы деталей клиновой нержавеющей задвижки 30нж41нж Ду-150.

Деталь 30нж41нж Ду150 Материал
1 Корпус 12Х18Н9ТЛ
2 Крышка
3 Клин
4 Шпиндель
5 Гайка шпинделя латунь ЛС59—1
6 Гайка 12Х18Н9Т
7 Шпилька 45Х14Н14В2М
8 Откидной болт
9 Уплотнение ТРГ
10 Набивка сальника
11 Маховик сталь 25Л
12 Подшипник ГОСТ 7872-89

В таблице указаны размеры фланцевой задвижки 30нж41нж Ду150: строительная длина и высота, диаметры прохода, количество крепежных отверстий, масса. Размеры присоединительных фланцев — ГОСТ 33259-2015.

Задвижки Габаритные и присоединительные размеры, мм Вес, кг
L, мм D, мм D1, мм Do H, мм H1, мм d, мм n
30нж41нж Ду150 280 280 240 320 558 709 22 8 83

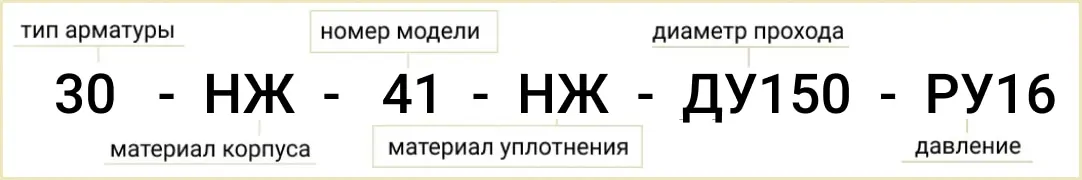

Обозначение и расшифровка маркировки

На корпусе задвижки, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка нержавеющей стальной задвижки 30нж41нж Ду150 содержит такие параметры и характеристики:

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

Купить нержавеющую задвижку 30нж41нж Ду-150

У Систем Качества можете купить задвижки 30нж41нж Ду150 Ру16, 30нж941нж, 30нж64нж, 30нж964нж с электроприводом из нержавеющей стали. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка 30нж41нж Dn150 Pn16, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30нж41нж Ду-150, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30нж41нж Ду150 стальной нержавеющей зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
