Новокаховский электромеханический завод НКЭМЗ. Каталог двигателей 4АМУ, 6АМУ, АИММ, АИУ
Асинхронные электродвигатели 4АМУ, 6АМУ — общепромышленые трехфазные моторы с короткозамкнутым ротором. Маркировка 6АМУ и 4АМУ принадлежит номенклатуре исключительно Новокаховского завода «НКЭМЗ», Украина.
Производитель 4АМУ — Новая Каховка

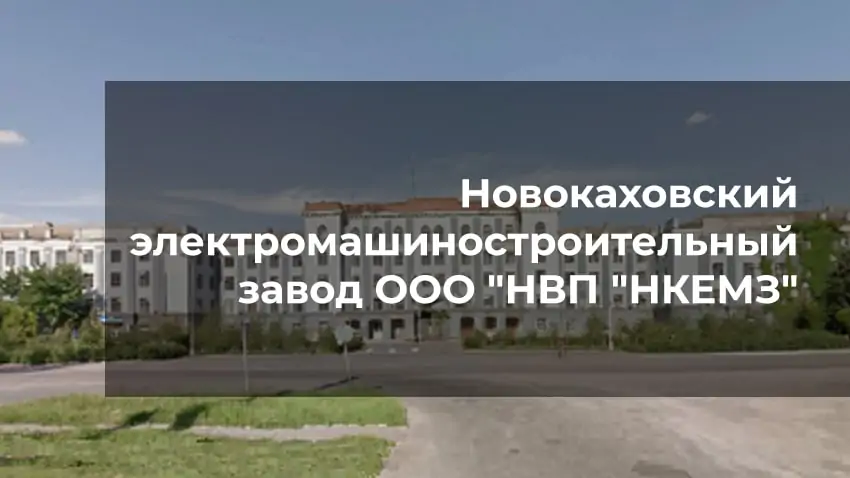

Новокаховский электромашиностроительный завод НКЕМЗ – крупнейший украинский производитель общепромышленных и взрывозащищенных трехфазных электродвигателей. Завод основан 1955 году как “Новокаховский электромашиностроительный завод” – НКЭМЗ. В 90-х преобразован в ОАО “Южэлектромаш“. С 2015 г. года – нынешнее название. Расположен в г. Новая Каховка – Херсонская область по адресу ул. Первомайская д.35.
В Украине только НКЭМЗ выпускает трехфазные двигатели, габаритом выше 112 мм и мощностью более 5,5 кВт.
Важно! НКЭМЗ не производит и никогда не производил электродвигатели марки АИР.
Номенклатура
Марка | Диапазон мощностей, кВт | Диапазон габаритов | Применение |
АИРУ | 3-7,5 | 112 | Малогабаритные 3-ф |
4АМУ | 1,5-132 | 90-280 | Общепромышленные |
6АМУ | 4-250 | 132-355 | |
АИММ | 1,5-75 | 90-280 | Взрывозащищенные класса 1Edxf8hf3 |
АИУ | 1,5-22 | 90-200 | Взрывозащищенные класса 1Exdekfvb |
Каталог и технические характеристики
Асинхронные электродвигатели 4АМУ, 6АМУ — общепромышленые трехфазные моторы с короткозамкнутым ротором. Маркировка 6АМУ и 4АМУ принадлежит номенклатуре исключительно Новокаховского завода «НКЭМЗ», Украина.
Серия двигателя | P, кВт | S, % | КПД, % | IНом.ток, А | ММАКС / Мн | ММИН / Мн | Iпуск / Iн | Вес, кг | Аналог |
Частота вращения 3000 оборотов в минуту | |||||||||
4АМУ 90L2 | 3,0 | 5,0 | 82,5 | 6,4 | 2,5 | 1,3 | 6,5 | 40,0 | АИР90L2 |
4АМУ 100S2 | 4,0 | 4,0 | 85,5 | 8,2 | 2,8 | 1,8 | 6,7 | 53,0 | АИР100S2 |
4АМУ 100L2 | 5,5 | 6,2 | 82,0 | 11,5 | 2,7 | 2,2 | 5,7 | 57,0 | АИР100L2 |
6АМУ 132М2 | 11,0 | 5,0 | 86,0 | 21 | 2,8 | 1,7 | 6,5 | 78,0 | АИР132M2 |
6AMУ 160S2 | 15,0 | 4,4 | 89,0 | 29 | 3,0 | 1,8 | 6,5 | 107,0 | АИР160S2 |
6АМУ 160М2 | 18,5 | 3,1 | 88,5 | 35 | 2,9 | 1,7 | 7,0 | 140,0 | АИР160M2 |
4AMУ 180S2 | 22,0 | 2,5 | 89,5 | 41 | 3,3 | 1,5 | 7,5 | 187,0 | АИР180S2 |
4АМУ 180М2 | 30,0 | 2,7 | 90,0 | 54 | 3,5 | 2,0 | 7,5 | 203,0 | АИР180M2 |
4АМУ 200М2 | 37,0 | 2,9 | 91,0 | 68 | 3,3 | 1,2 | 7,5 | 230,0 | АИР200M2 |
4АМУ 200L2 | 45,0 | 3,0 | 91,0 | 82 | 3,2 | 2,0 | 8,0 | 240,0 | АИР200L2 |
4АМУ 225М2 | 55,0 | 2,0 | 91,2 | 100 | 2,8 | 1,3 | 7,5 | 350,0 | АИР225M2 |
4AMУ 250S2 | 75,0 | 2,0 | 91,5 | 138 | 3,0 | 1,2 | 7,5 | 485,0 | АИР250S2 |
4АМУ 250М2 | 90,0 | 2,0 | 92,0 | 165 | 2,8 | 1,2 | 7,5 | 515,0 | АИР250M2 |
4AMУ 280S2 | 110,0 | 1,6 | 93,5 | 192 | 3,0 | 1,4 | 8,0 | 640,0 | АИР280S2 |
4АМУ 280М2 | 132,0 | 1,0 | 94,0 | 232 | 3,2 | 1,0 | 8,0 | 678,0 | АИР280M2 |
Синхронная частота вращения 1500 об/мин | |||||||||
4АМУ 90L4 | 2,2 | 6.5 | 81,5 | 5,1 | 2,8 | 1,5 | 6,0 | 40,0 | АИР90L4 |
4АМУ 100S4 | 3,0 | 5,3 | 82,0 | 6,9 | 2,6 | 1,6 | 6,7 | 51,0 | АИР100S4 |
4АМУ 100L4 | 4,0 | 6,5 | 80,0 | 9,0 | 2,6 | 2,1 | 5,0 | 54,0 | АИР100L4 |
6АМУ 132S4 | 7,5 | 4,0 | 87,0 | 15,4 | 3,0 | 1,8 | 7,5 | 65,0 | АИР132S4 |
6АМУ 132М4 | 11,0 | 4,7 | 87,0 | 22 | 2,8 | 2,0 | 6,5 | 80,0 | АИР132M4 |
6AMУ 160S4 | 15,0 | 4,5 | 89,6 | 30 | 2,8 | 1,5 | 6,2 | 119,0 | АИР160S4 |
6АМУ 160М4 | 18,5 | 3,0 | 90,0 | 36 | 3,1 | 1,8 | 7,0 | 145 | АИР160M4 |
4AMУ 180S4 | 22,0 | 2,1 | 90,5 | 42 | 3,3 | 1,5 | 7,5 | 183,0 | АИР180S4 |
4АМУ 180М4 | 30,0 | 2,1 | 91,5 | 57 | 3,3 | 1,8 | 7,0 | 200,0 | АИР180M4 |
4АМУ 200М4 | 37,0 | 2,6 | 91,5 | 70 | 3,0 | 1,8 | 7,0 | 225,0 | АИР200M4 |
4АМУ 200L4 | 45,0 | 2,2 | 92,0 | 86 | 3,0 | 1,8 | 7,0 | 260,0 | АИР200L4 |
4АМУ 225М4 | 55,0 | 2,0 | 92,5 | 103 | 2,6 | 1,5 | 7,0 | 355,0 | АИР225M4 |
4AMУ 250S4 | 75,0 | 2,0 | 93,5 | 137 | 2,5 | 1,4 | 6,5 | 490,0 | АИР250S4 |
4АМУ 250М4 | 90,0 | 1,5 | 93,3 | 161 | 2,5 | 1,3 | 6,5 | 535,0 | АИР250M4 |
4AMУ 280S4 | 110,0 | 1,5 | 94,2 | 206 | 3,0 | 2,5 | 7,0 | 620,0 | АИР280S4 |
4АМУ 280М4 | 132,0 | 1,0 | 95,0 | 232 | 2,5 | 1,4 | 6,8 | 765,0 | АИР280M4 |
Каталог двигателей с частотой вращения 1000 об/мин | |||||||||
4АМУ 90L6 | 1,5 | 7,0 | 76,7 | 4,1 | 2,5 | 1,5 | 4,4 | 40,0 | АИР90L6 |
4АМУ 100L6 | 2,2 | 5,0 | 80,0 | 5,7 | 2,8 | 1,9 | 5,0 | 55,0 | АИР100L6 |
6АМУ 132S6 | 5,5 | 5,0 | 83,0 | 12,7 | 2,9 | 2,3 | 6,0 | 64,0 | АИР132S6 |
6АМУ 132М6 | 7,5 | 6,5 | 83,5 | 16,1 | 2,9 | 1,5 | 6,5 | 80,0 | АИР132M6 |
6AMУ 160S6 | 11,0 | 4,8 | 87,0 | 24 | 2,9 | 1,2 | 5,1 | 122,0 | АИР160S6 |
6АМУ 160М6 | 15,0 | 3,5 | 88,5 | 31 | 2,7 | 1,6 | 6,0 | 145.0 | АИР160M6 |
4АМУ 180М6 | 18,5 | 2,6 | 89,5 | 36 | 3,2 | 1,2 | 6,5 | 192,0 | АИР180M6 |
4АМУ 200М6 | 22,0 | 4,2 | 88,5 | 42 | 2,5 | 1,6 | 6,0 | 225,0 | АИР200M6 |
4АМУ 200L6 | 30,0 | 2,1 | 91,0 | 58 | 2,7 | 1,7 | 6,5 | 245,0 | АИР200L6 |
4АМУ 225М6 | 37,0 | 2,0 | 91,1 | 72 | 2,3 | 1,3 | 6,5 | 335,0 | АИР225M6 |
4АМУ 250S6 | 45,0 | 1,5 | 92,0 | 87 | 2,3 | 1,4 | 6,5 | 435,0 | АИР250S6 |
4АМУ 250М6 | 55,0 | 1,5 | 92,3 | 105 | 2,3 | 1,4 | 6,5 | 470,0 | АИР250M6 |
4AMУ 280S6 | 75,0 | 1,9 | 93,0 | 142 | 2,3 | 2,0 | 6,5 | 610,0 | АИР280S6 |
4АМУ 280М6 | 90,0 | 2,0 | 93,5 | 170 | 1,8 | 1,0 | 6,5 | 704,0 | АИР280M6 |
Частота вращения 750 об/мин | |||||||||
4АМУ 90LА8 | 0,75 | 1,0 | 68,0 | 2,6 | 2,4 | 1,3 | 3,5 | 40,0 | АИР90LA8 |
4АМУ 90LВ8 | 1,1 | 2,0 | 70,0 | 3,4 | 2,1 | 1,3 | 3,0 | 40,0 | АИР90LB8 |
4АМУ 100L8 | 1,5 | 6,8 | 72,5 | 4,7 | 2,0 | 1,25 | 3,6 | 55,0 | АИР100L8 |
6АМУ 132S8 | 4,0 | 6,9 | 80,0 | 10,0 | 2,5 | 1,8 | 5,0 | 64,0 | АИР132S8 |
6АМУ 132М8 | 5,5 | 6,8 | 80,0 | 14,3 | 2,7 | 1,5 | 5,0 | 80,0 | АИР132M8 |
6AMУ 160S8 | 7,5 | 4,3 | 81,5 | 20 | 2,1 | 1,2 | 4,3 | 115,0 | АИР160S8 |
6АМУ 160М8 | 11,0 | 4,0 | 87,0 | 26 | 2,5 | 1,2 | 5,5 | 145 | АИР160M8 |
4АМУ 180М8 | 15,0 | 3,5 | 87,0 | 32 | 2,8 | 1,5 | 5,5 | 197,0 | АИР180M8 |
4АМУ 200М8 | 18,5 | 4,1 | 85,5 | 41 | 2,7 | 1,6 | 5,5 | 225,0 | АИР200M8 |
4АМУ 200L8 | 22,0 | 2,1 | 87,4 | 52 | 2,7 | 1,1 | 6,0 | 247,0 | АИР200L8 |
4АМУ 225М8 | 30,0 | 2,0 | 90,0 | 63 | 2,3 | 1,3 | 5,5 | 335,0 | АИР225M8 |
Расшифровка маркировки
Условное обозначение маркировки электродвигателей серии 4АМУ, 6АМУ:
- серия
- высота оси вращения (габарит)
- длина станины
- количество полюсов
Обмоточные данные трехфазных двигателей 6АМУ, 4АМУ, а также чертежи, устройство и схемы подключения идентичны другим общепромышленным сериям 4АМ, 4А, 5А и АИР.
Габаритно-присоединительные размеры
Асинхронный двигатель | Размеры, мм | ||||||||||
l30 | h31 | l1 | l31 | d1 | b1 | d10 | b10 | l20 | h | n полюсов | |
4AMУ90L2-8 | 395 | 296 | 50 | 56 | 24 | 8 | 10 | 140 | 4 | 90 | 4 |
4AMУ100L2-8 | 450 | 305 | 60 | 63 | 28 | 8 | 12 | 160 | 4 | 100 | 4 |
4AMУ100S2-4 | 425 | 305 | 60 | 63 | 28 | 8 | 12 | 160 | 4 | 100 | 4 |
6АМУ132S4-8 | 485 | 310 | 80 | 89 | 38 | 10 | 12 | 216 | 5 | 132 | 4 |
6АМУ132М2-8 | 548 | 310 | 80 | 89 | 38 | 10 | 12 | 216 | 5 | 132 | 4 |
6AMУ160S2 | 590 | 370 | 110 | 108 | 42 | 12 | 15 | 254 | 5 | 160 | 4 |
6AMУ160S4-8 | 620 | 370 | 110 | 108 | 48 | 14 | 15 | 254 | 5 | 160 | 4 |
6АМУ160М2 | 700 | 390 | 110 | 108 | 42 | 12 | 15 | 254 | 5 | 160 | 4 |
6АМУ160М4-8 | 700 | 390 | 110 | 108 | 48 | 14 | 15 | 254 | 5 | 160 | 4 |
4АМУ180S2 | 693 | 420 | 110 | 121 | 48 | 14 | 15 | 279 | 5 | 180 | 4 |
4AMУ180S4 | 693 | 420 | 110 | 121 | 55 | 16 | 15 | 279 | 5 | 180 | 4 |
4АМУ180М2 | 693 | 420 | 110 | 121 | 48 | 14 | 15 | 279 | 5 | 180 | 4 |
4АМУ180М4-8 | 693 | 420 | 110 | 121 | 55 | 16 | 15 | 279 | 5 | 180 | 4 |
4АМУ200М2 | 730 | 510* | 110 | 133 | 55 | 16 | 19 | 318 | 5 | 200 | 8 |
4АМУ200М4-8 | 760 | 510* | 140 | 133 | 60 | 18 | 19 | 318 | 5 | 200 | 8 |
4АМУ200L2 | 730 | 510* | 110 | 133 | 55 | 16 | 19 | 318 | 5 | 200 | 8 |
4АМУ200L4-8 | 800 | 525 | 140 | 133 | 60 | 18 | 19 | 318 | 5 | 200 | 8 |
4АМУ225М2 | 810 | 575 | 110 | 149 | 55 | 16 | 19 | 356 | 5 | 225 | 8 |
4АМУ225М4-8 | 840 | 575 | 140 | 149 | 65 | 18 | 19 | 356 | 5 | 225 | 8 |
4AMУ250S2 | 915 | 640 | 140 | 168 | 65 | 18 | 24 | 406 | 5 | 250 | 8 |
4AMУ250S4-8 | 915 | 640 | 140 | 168 | 75 | 20 | 24 | 406 | 5 | 250 | 8 |
4АМУ250М2 | 915 | 640 | 140 | 168 | 65 | 18 | 24 | 406 | 5 | 250 | 8 |
4АМУ250М4 | 955 | 640 | 140 | 168 | 75 | 20 | 24 | 406 | 5 | 250 | 8 |
4АМУ250М6,8 | 915 | 640 | 140 | 168 | 75 | 20 | 24 | 406 | 5 | 250 | 8 |
4AMУ280S2 | 982 | 614 | 140 | 190 | 70 | 20 | 24 | 457 | 6 | 280 | 8 |
4АМУ280S4-8 | 1012 | 614 | 170 | 190 | 80 | 22 | 24 | 457 | 6 | 280 | 8 |
4АМУ280М2 | 1060 | 630 | 140 | 190 | 70 | 20 | 24 | 457 | 6 | 280 | 8 |
4АМУ280М4-8 | 1090 | 630 | 170 | 190 | 80 | 22 | 24 | 457 | 6 | 280 | 8 |
Взрывозащищенные электродвигатели АИММ, АИУ
Новокаховский завод также выпускает двигатели взрывозщищенного типа с короткозамкнутым ротором серий АИММ и АИУ. Клас энергостойкости F. Применяются для работы в режиме S1 от сети переменного тока на взрывоопасных производствах химической, нефтегазовой промышленности (АИММ), а также в угольных шахтах (АИУ).
Варианты монтажного исполнения взрывобезопасных двигателей от НКЭМЗ:
- на лапах — IM1081(для АИММ280 — IM1001);
- на лапах с фланцем — IM2081 (для АИММ280 — IM2001);
- с фланцем — IM3081 (для АИММ, АИУ225, 250 и АИММ 280 — IM3011).
Где купить электродвигатель 4АМУ или 6АМУ
Системы качества придут к Вам на помощь, подберут нужный электродвигатель 4АМУ или аналог по заводским ценам без наценок. Цены на новые электродвигатели 4АМУ, 6АМУ значительно выше, чем на китайские аналоги, но практически не отличаются от других отечественных аналогов.
Если Вы не хотите переплачивать, стоит обратить внимание на двигатели складского хранения от «Систем Качества». Это профессионально подготовленное оборудование, не бывавшее в эксплуатации.
Подробнее о ценах, наличии и сроках доставки электродвигателей 6АМУ и 4АМУ вы можете узнать у наших менеджеров по телефону. Звоните!
