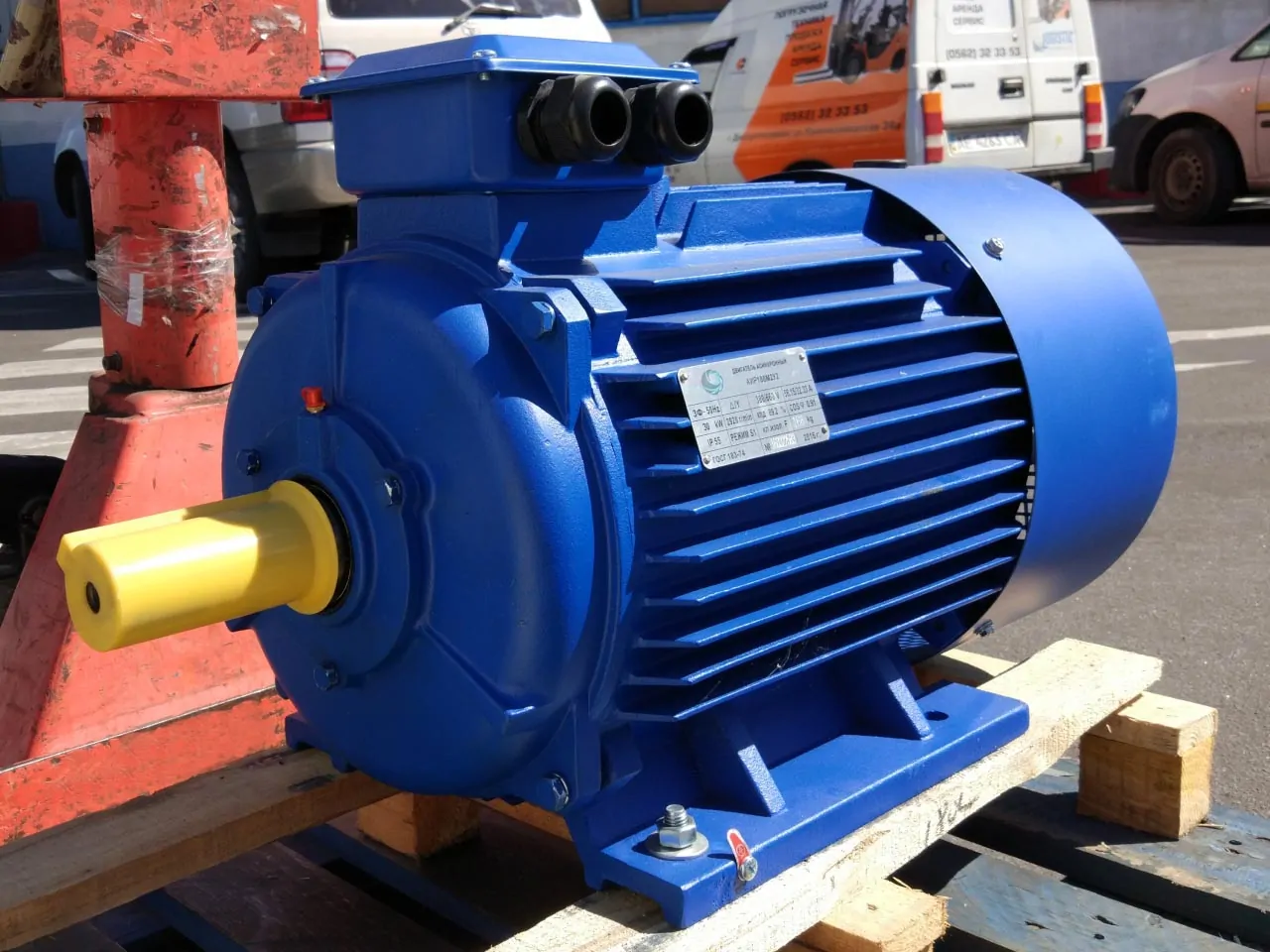

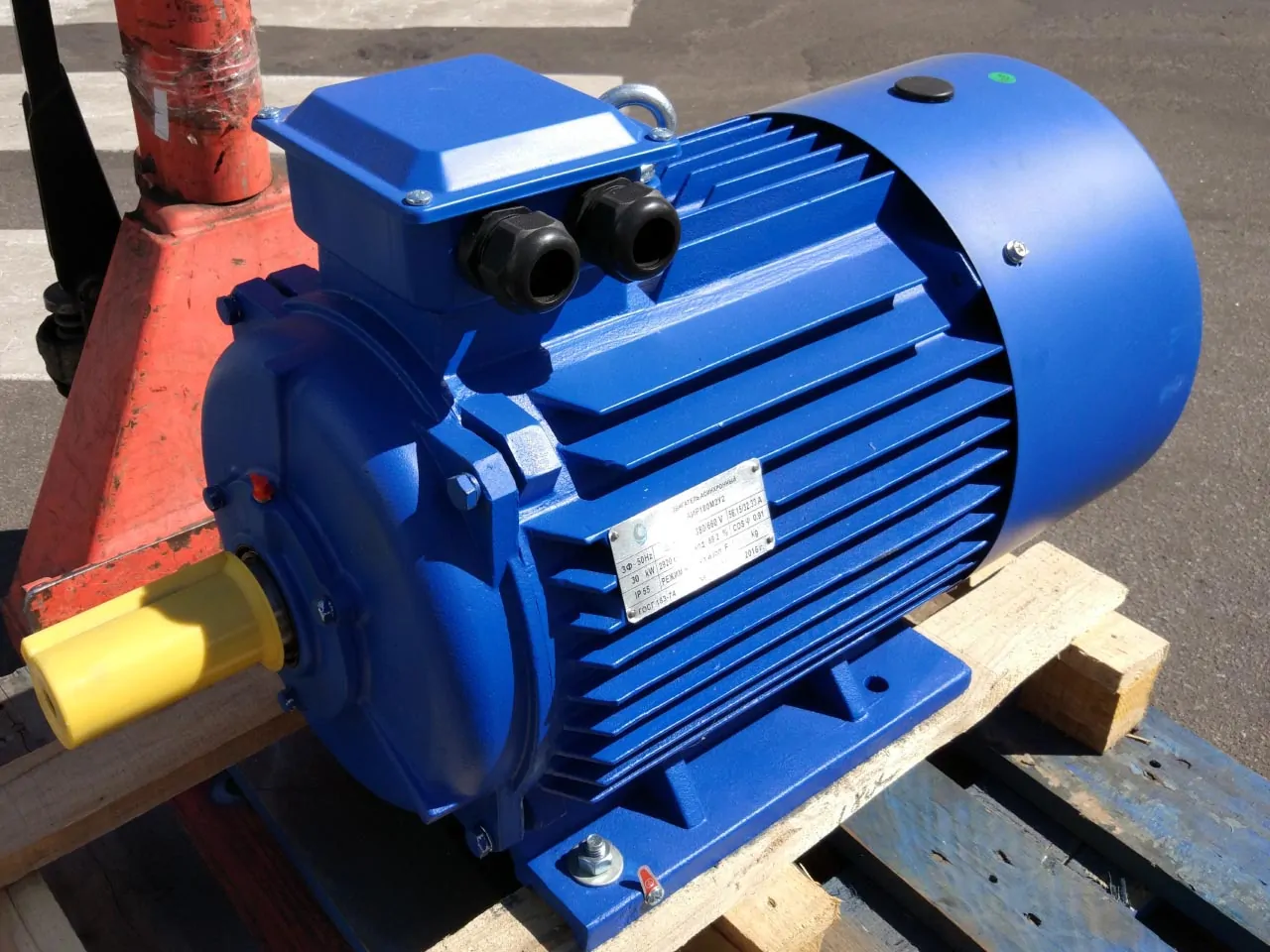

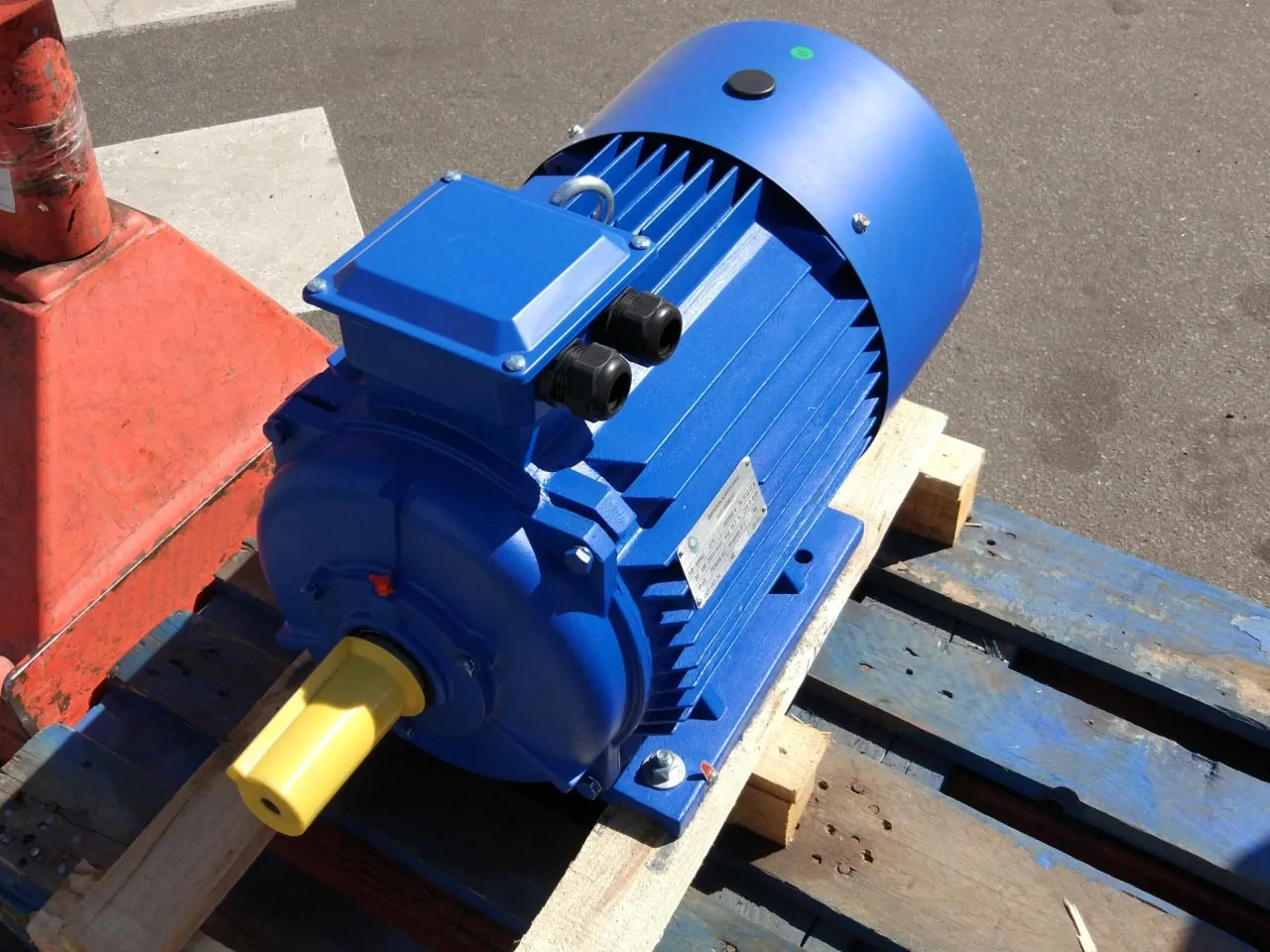

Электродвигатель 18,5 кВт 750 об/мин — АИР 200 М8

Технические характеристики двигателя АИР 200 М8

В таблице сведены основные технические характеристики согласно паспорта двигателей АИР: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 18,5 кВт 750 об.

Характеристика электродвигателя АИР200М8
Мощность 18,5 кВт
Частота вращения поля статора 750 об/мин
Скорость вращения вала 730 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 41,1 А
КПД 90,0 %
Соотношение моментов тока Мп/Мн 2,0
Соотношение момента силы Mmax/Мн 1,9
Отношение тока Iп/Iн 6,6
Момент инерции 0,3 кг∙м2
Диаметр вала 60 мм
Вес 210 кг
Передний/задний подшипник 6313 ZZ-C3/6312 ZZ-C3
Уровень шума до 73 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 18,5 кВт 750 об/мин возрастает на 5%.

АИР200М8 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР200М8 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР200М8 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 18,5 кВт 750 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,4 мм;
  • Вес медной проводки – 13,9 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 200 М8 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 200 – условный габарит
  3. М – обозначение длины сердечника
  4. 8 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР200М8У2 АИР 200 М8 У3 IM1081

Цены

Электродвигатели 18,5 кВт 750 об/мин типа АИР 200М8 производятся в России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР200M8.

Электродвигатель 18,5 кВт 750 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 200М8 Китай (низкое качество) 24640 24640
Китай (высокое качество) 29802 29802
Украина Не производят
Беларусь
4А 200М8, 4АМ 200М8 «Владимирский ВЭМЗ» с хранения 18850 20800
4АМ 200М8М «Владимирский ВЭМЗ» модернизированный 21700 24960
4АМУ/АД/АДМ/4А БУ От 11500 От 13800

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 200М8 18,5 кВт 750 об/мин – только 4АМУ200М8 и 6АМУ200М8. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 18,5 кВт 750 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 18,5 кВт 750Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 200 М8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 18,5 кВт 730 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР200М8

Чертеж с размерами электродвигателя АИР200М8 18,5 кВт лапы

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
140 60 64 18 200 395 19 268

Чертеж с размерами электродвигателя АИР 200 М8 18,5 кВт фланец

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
780 420 505 133 450 400 350
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР200М8 18,5 кВт 750 об

На рынке Украины продаются электродвигатели АИР 18,5 кВт 750 об/мин производства Китая (заводы разного уровня) и России. Также встречаются аналоги двигателей модели АИР 200 М8 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ200М8, 5АИ200М8, 5АМ200М8, АД200М8, А200М8.

Производитель АИР 200 М8 Рейтинг качества* Характеристика двигателей 18,5 кВт 750 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина Не производит
Беларусь Не производит

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 200 М8 к трехфазной сети

фото подключения электродвигателя 18,5 кВт 750 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 200М8:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 200М8

На базе стандартного АИР200М8 изготавливаются специализированные версии электродвигателей мощностью 18,5 кВт на 750 оборотов:

модификации двигателей АИР200М8 мощностью 18,5 кВт

  • АИР200М8Е – с электромагнитным тормозом;
  • АИР200М8Е2 – ЭМТ с растормаживающим устройством;
  • АИРС200М8 – с повышенным скольжением;
  • АИР200М8 Т2 – для влажного тропического климата;
  • АИР200М8 ОМ2 – морское исполнение;
  • АИР200М8 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 18,5 кВт 750 об/мин?

У нас Вы можете купить электродвигатель АИР200М8 18,5 кВт 750 об/мин производства Китая, России по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели АИР 200 М8 от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 200 М8 или бесплатной консультации – свяжитесь с менеджером!
