Электродвигатель 132 кВт 1500 об/мин — АИР 280 М4

Технические характеристики двигателя АИР 280 М4

Технические характеристики из паспорта двигателей 132 кВт 1500 об на примере марки АИР 280М4. Эксплуатационные параметры из паспорта электродвигателей АИР – мощность, частота вращения вала и поля статора, напряжение питания, номинальные токи, коэффициенты по крутящему моменту и токам указаны в таблице.

Характеристика электродвигателя АИР280М4
Мощность 132 кВт
Частота вращения поля статора 1500 об/мин
Скорость вращения вала 1480 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 240 А
КПД 94,8 %
Соотношение моментов тока Мп/Мн 2,1
Соотношение момента силы Mmax/Мн 2,2
Отношение тока Iп/Iн 6,9
Момент инерции 0,7 кг∙м2
Диаметр вала 80 мм
Вес 750 кг
Передний/задний подшипник 6317 ZZ-C3/6317 ZZ-C3
Уровень шума до 93 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 132 кВт 1500 об/мин возрастает на 5%.

IM 1081 – исполнение на лапах

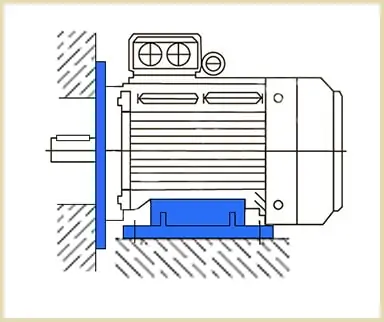

IM 2081 – комбинированное крепление

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 132 кВт 1500 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степень защиты от влаги и пыли — IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 280 М4 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 280 – условный габарит
  3. М – обозначение длины сердечника
  4. 4 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы


Цены

Электродвигатели 132 кВт 1500 об/мин типа АИР 280М4 производятся в России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 132 кВт 1500 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 280М4 Китай (низкое качество) 52612 52612
Китай (высокое качество) 69200 69200
Украина Не производят
Беларусь
4А 280М4, 4АМ 280М4 «Владимирский ВЭМЗ» с хранения 50000 60000
4АМУ/АД/АДМ/4А БУ От 41670 От 50000

В Украине двигатели АИР 280М4 не выпускают. Новая Каховка НЕ производит моторы марки АИР – только аналог 4АМУ280М4. Который также можно купить на нашем сайте. Будьте внимательны при покупке и не переплачивайте мошенникам. Все 98% электродвигателей 132 кВт 1500 об/мин в Украине – Китайские.

Различие в качестве

Основные параметры надежности электродвигателя 132 кВт 1500 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость, низкое сопротивление обмоток и несоответствие заявленной мощности.
  • Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 280 М4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра охлаждения – оба материала приемлемы. Дешевые электрические двигатели 132 кВт 1480 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР280М4

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
170 80 85 22 280 550 24 419

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
1075 580 680 190 660 600 550
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР280М4 132 кВт 1500 об/мин

За исключением единиц неликвидных российских АИР280М4 в Украине продают только китайские двигатели. При этом важно понимать, что китайские двигатели бывают высокого качества с толстой медной жилой и качественным корпусом, а есть бюджетные «китайцы», рассчитанные на мягкие режимы работы вроде вентиляционных систем. Для электродвигателя 132 кВт 1500 об/мин критично важно подобрать надежного производителя. Белоруссия (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украина (ХЭЛЗ, Электромотор, НКЭМЗ) никогда не производили АИР 280М4.

Производитель АИР 280 М4 Рейтинг качества* Характеристика двигателей 132 кВт 1500 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина Не производит
Беларусь Не производит

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 280 М4 к трехфазной сети

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 280М4:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

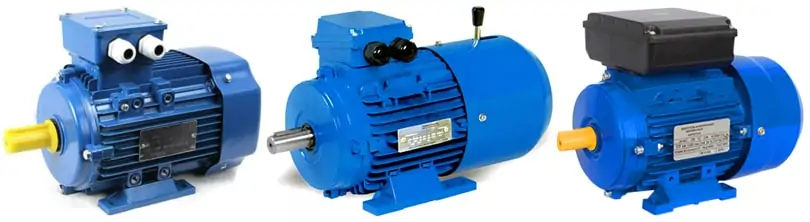

Модификации АИР 280М4

На базе стандартного АИР280М4 изготавливаются специализированные версии электродвигателей мощностью 132 кВт на 1500 оборотов:

  • АИР280М4Е – с электромагнитным тормозом;
  • АИР280М4Е2 – ЭМТ с растормаживающим устройством;
  • АИРС280М4 – с повышенным скольжением;
  • АИР280М4 Т2 – для влажного тропического климата;
  • АИР280М4 ОМ2 – морское исполнение;
  • АИР280М4 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 132 кВт 1500 об/мин?

У нас Вы можете купить электродвигатель АИР280М4 132 кВт 1500 об/мин производства Китая, России по дилерской цене. Оплата по счету-фактуре с НДС или без НДС. Отправка с наложенным платежом. Быстрая доставка по Украине транспортными компаниями Новая Почта, САТ, Интайм, Деливери, либо самовывоз на складе в Харькове. Гарантия на электродвигатель АИР 280 М4 12 и 24 месяца. Квалифицированный ремонт, сервисные центры, доступ к запчастям, подшипникам и комплектующим в пост гарантийный срок.

Для покупки двигателя АИР 280 М4 или бесплатной консультации – свяжитесь с менеджером!
