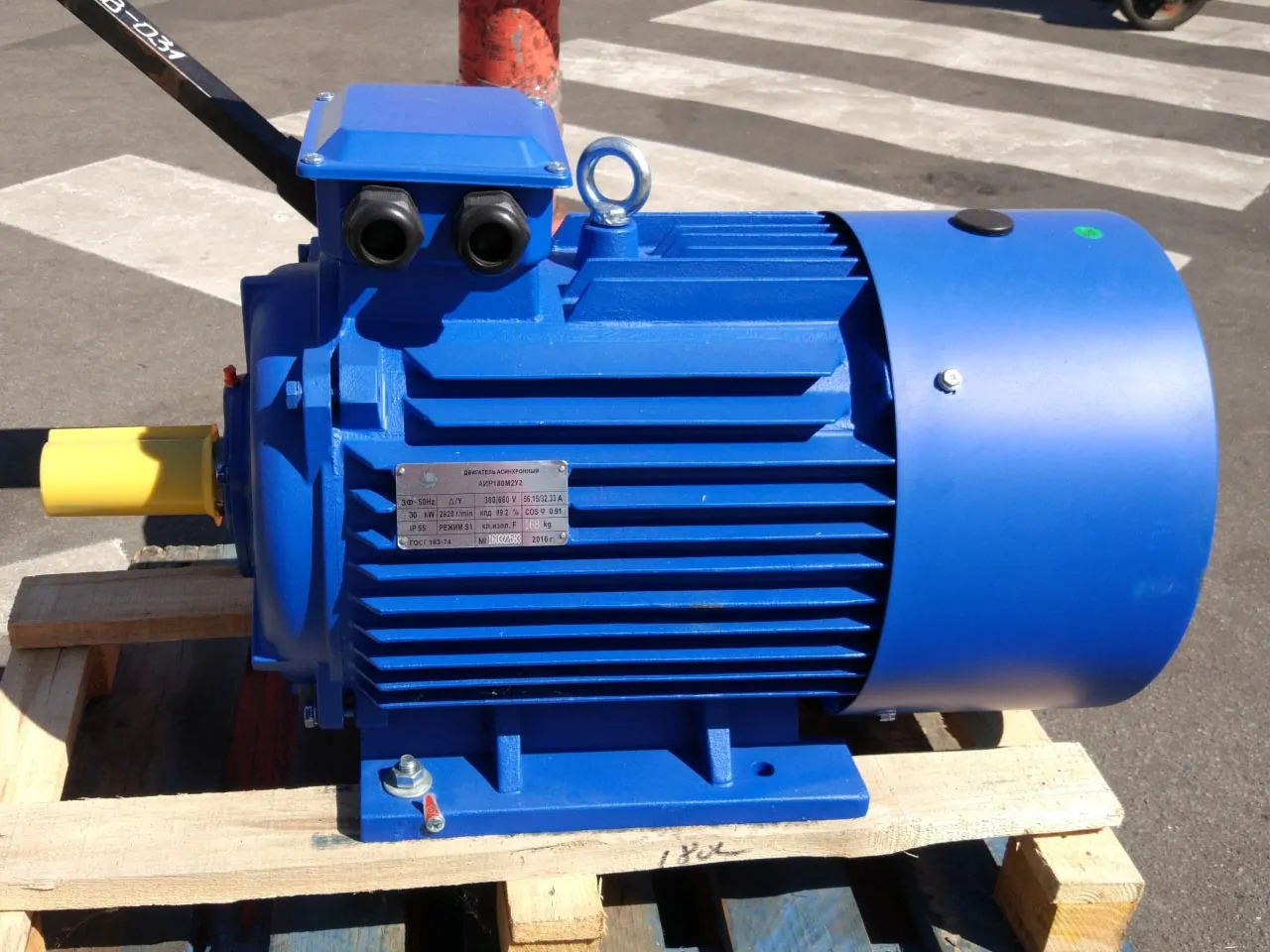

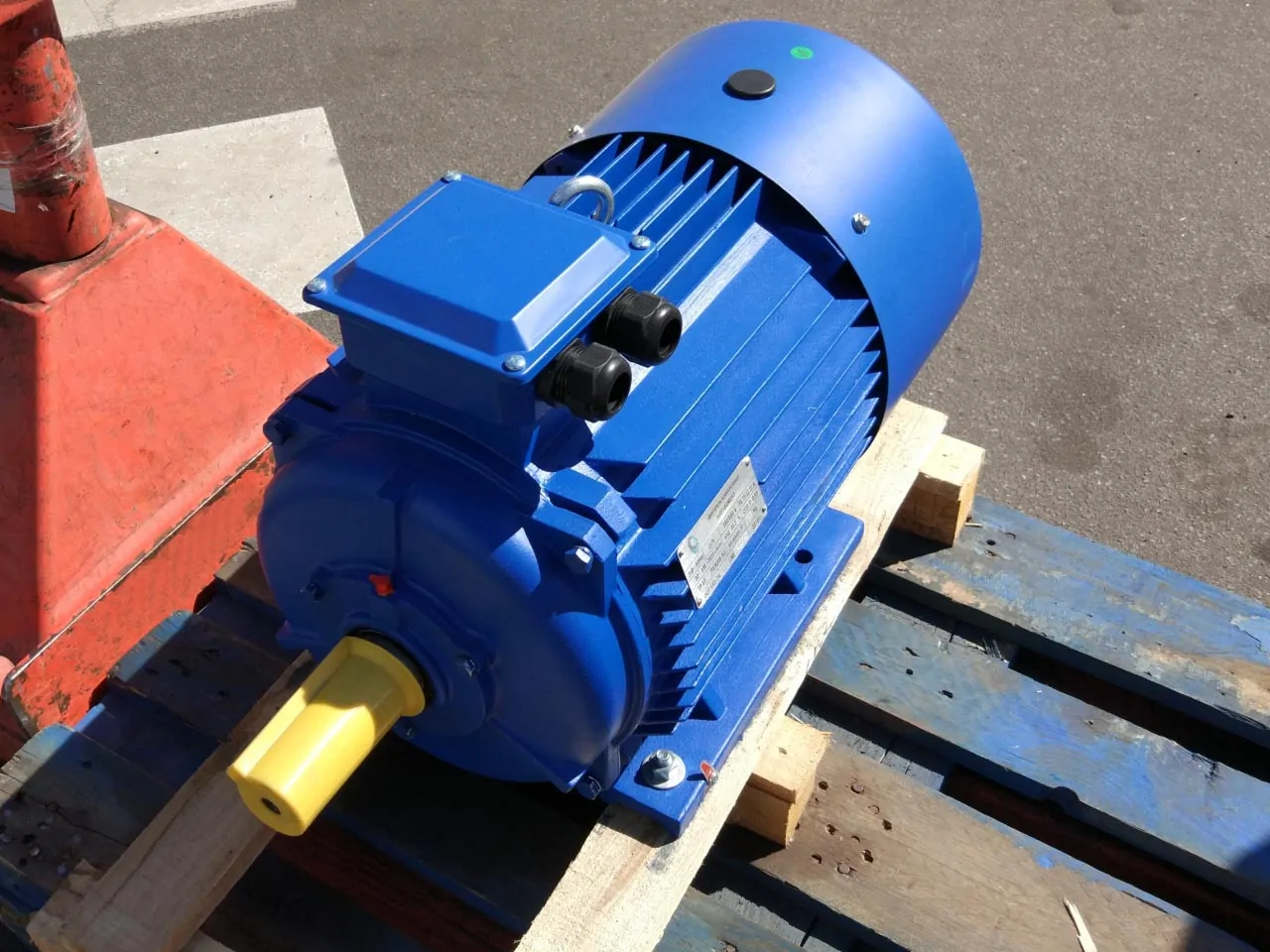

Электродвигатель 18,5 кВт 1500 об/мин — АИР160М4

Технические характеристики двигателя АИР 160 М4

В таблице сведены основные технические характеристики: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 18,5 кВт 1500 об.

Характеристика электродвигателяАИР160М4
Мощность18,5 кВт
Частота вращения поля статора1500 об/мин
Скорость вращения вала1470 оборотов
ТипАсинхронный
Напряжение питанияТрехфазное, 380/660 вольт
Монтажное исполнениеЛапы/фланец/комбинированное
Номинальный ток36,3 А
КПД90,0 %
Соотношение моментов тока Мп/Мн2,2
Соотношение момента силы Mmax/Мн2,3
Отношение тока Iп/Iн7,5
Момент инерции0,065 кг∙м2
Диаметр вала48 мм
Вес142 кг
Передний/задний подшипник6311 ZZ-C3/6309 ZZ-C3
Уровень шумадо 76 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 18,5 кВт 1500 об/мин возрастает на 5%.

АИР160М4 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР160М4 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР160М4 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 18,5 кВт 1500 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,42 мм;
  • Вес медной проводки – 11,1 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 160 М4 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 160 – условный габарит
  3. М – обозначение длины сердечника
  4. 4 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР160м4У2 АИР160м4У3 IM1081

Цены

Электродвигатели 18,5 кВт 1500 об/мин типа АИР 132М4 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 18,5 кВт 1500 об/минЦена, грн
МаркировкаПроизводительБез НДСС НДС
АИР 132М4Беларусьот 16200от 16200
Украина
Китай (низкое качество)1067010670
Китай (высокое качество)1418014180
4А 132М4, 4АМ 132М4«Владимирский ВЭМЗ» с хранения1150013800
4АМУ/АД/АДМ/4АБУОт 6000От 7200

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 160М4 18,5 кВт 1500 об/мин – только 4АМУ160М4 и 6АМУ160М4. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 18,5 кВт 1500 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 18,5 кВт 1500Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 160 М4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 18,5 кВт 1470 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР160М4

Электродвигатель 18,5 кВт 1500 оборотов на лапах IM 1081. Чертеж

Размеры валаКрепеж по лапам
L3D4H2B1Н1ВD5L1
1104851,51416032015210

Электродвигатель АИР160М4 с фланцем IM 2081. Чертеж

Габариты корпусаКрепеж по фланцу
LDHL2D1D2D3
660330420108350300250
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР160М4 18,5 кВт 1500 об

На рынке Украины продаются электродвигатели АИР 18,5 кВт 1500 об/мин производства Китая (заводы разного уровня), Белоруссии (Могилёвский завод «Электродвигатель»). Также встречаются аналоги двигателей модели АИР 160 М4 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ160М4, 5АИ160М4, 5АМ160М4, АД160М4, А160М4.

Производитель АИР 160 М4Рейтинг качества*Характеристика двигателей 18,5 кВт 1500 об/мин
Дешевый Китай⭐⭐Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай⭐⭐⭐⭐Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина⭐⭐⭐⭐(⭐)Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь⭐⭐⭐⭐⭐Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 160 М4

фото подключения электродвигателя 18,5 кВт 1500 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 160М4:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 160М4

На базе стандартного АИР160М4 изготавливаются специализированные версии электродвигателей мощностью 18,5 кВт на 1500 оборотов:

модификации двигателей АИР160М4 мощностью 18,5 кВт

  • АИР160М4Е – с электромагнитным тормозом;
  • АИР160М4Е2 – ЭМТ с растормаживающим устройством;
  • АИРС160М4 – с повышенным скольжением;
  • АИР160М4 Т2 – для влажного тропического климата;
  • АИР160М4 ОМ2 – морское исполнение;
  • АИР160М4 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 18,5 кВт 1500 об/мин?

У нас Вы можете купить электродвигатель АИР160М4 18,5 кВт 1500 об/мин производства Украины, Китая, России или Беларуси по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 160 М4 или бесплатной консультации – свяжитесь с менеджером!
