Електродвигун АИР 132

•
•
•

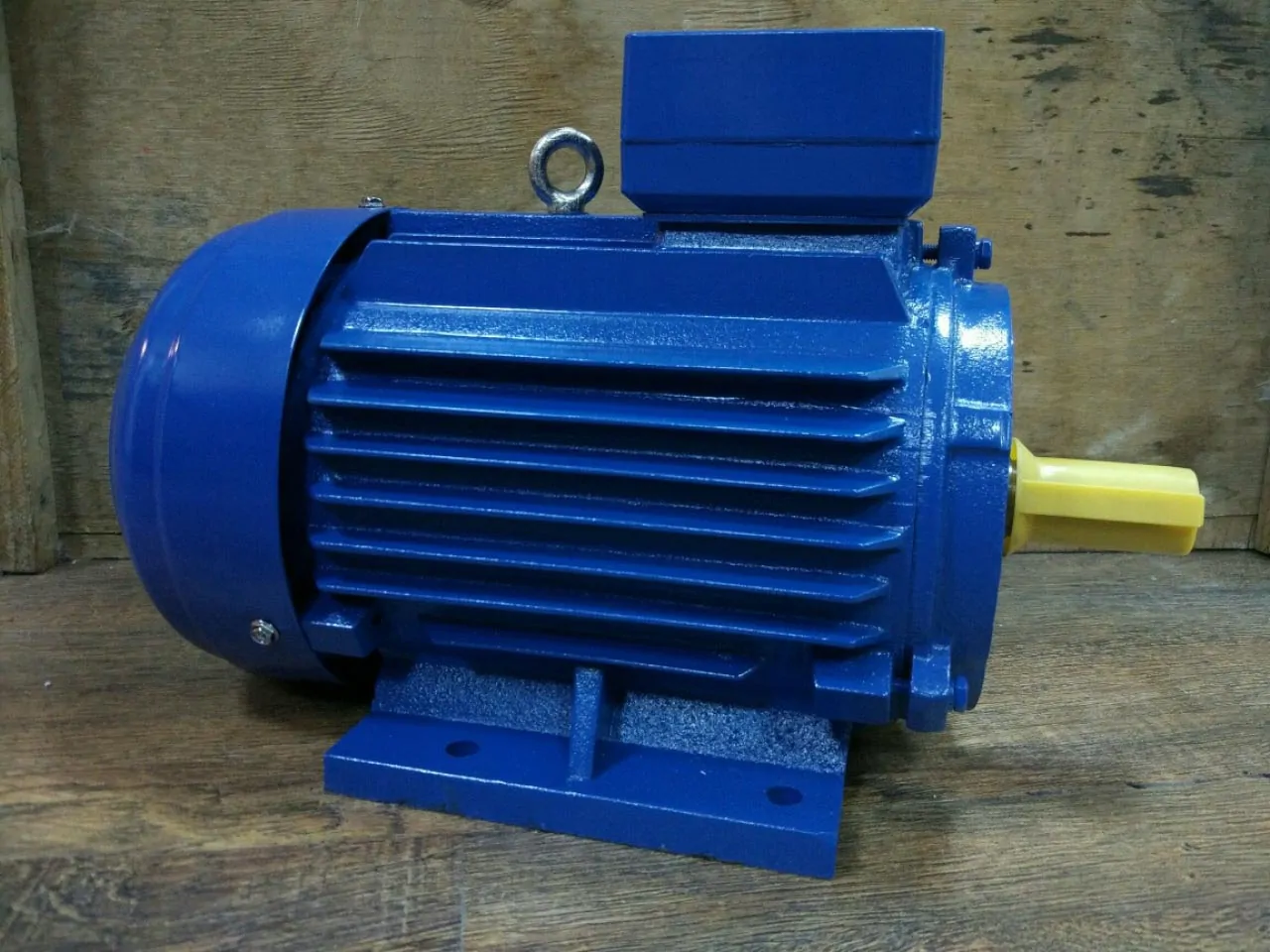

Електродвигуни АИР 132 – це асинхронні трифазні електричні двигуни з висотою до осі валу 132 мм. Тип ротора – короткозамкнений, напруга живлення 380/660В або 220/380В. Виробляються із частотою обертання – 3000, 1500, 1000, 750 об/хв, потужністю від 4 кВт, 5,5 кВт, 7,5 кВт, 11 кВт. Режим роботи – тривалий S1. Клас теплостійкість ізоляції F – до 150°С. Матеріал корпусу – чавун/силумін/алюміній. Ступінь захисту від вологи та пилу – IP54. Кріпильні та габаритні розміри – ГОСТ 31606-2012.

• Каталог
• Характеристики
• Ціни
• Розміри
• Виробники

Ціна

від 7360 грн

Хочу дізнатися більше про ценах

Замовити АИР132передзвоніть  мені

Каталог електродвигунів АИР 132

Технічні характеристики двигуна АІР 132

У таблиці технічні характеристики електродвигунів АІР 132 взяті з паспорту двигунів АИР: потужність, напруга, частота обертання, номінальний струм, відношення моментів, пускового струму до номінального, маса. Докладніша інформація у довіднику обмотувальних даних: розміри осердя, кількість пазів статора, крок обмотки по пазах і т.д.

Креслення та габаритно-приєднувальні розміри

Всі трифазні електродвигуни АІР132 з короткозамкненим ротором мають схожі габарити, відмінність розмірів залежить від умовної довжини сердечника та потужності – впливає на довжину корпусу, відстань між отворами кріплення на лапах і діаметр валу. Діаметр та висота корпусу, діаметр фланця та інші розміри у моделях АІР 132 будуть ідентичні.

Схеми підключення АІР132 до мережі 220/380 Вольт

Електродвигун АІР 132 підключається до мережі живлення змінного струму з напругою 380/660В або 220/380 за схемами підключення зірка/трикутник. Нижня напруга – для схеми “трикутник”, верхня для схеми “зірка” – мотор працює з максимальним ККД.

Підключення до однофазної побутової мережі 220В можливе лише через пусковий та робочий конденсатори із втратою потужності 30%.

Правила монтажу та експлуатації

Безперебійна робота електродвигуна АІР 132 залежить від дотримання умов експлуатації та правильного монтажу до виконавчого механізму. Етапи підготовки до введення в експлуатацію електродвигуна АІР 132:

1. Виготовлення фундаменту або міцної основи – що забезпечує надійне кріплення, захист від вібрацій та необхідні умови для нормальної передачі моменту, що крутить;
2. Забезпечити вільний приплив повітря до заднього кожуха, де встановлено вентилятор;
3. Дотриматися співвісності валу електродвигуна АІР132 та обладнання до якого підключається, зробити балансування сполучних деталей;

Після закінчення монтажу перед запуском потрібно перевірити:

1. Опір ізоляції обмоток;
2. Частоту та напругу мережі живлення;
3. Правильність схеми підключення згідно з вказаною на бирці;
4. Можливість обертання ротора від руки;
5. Надійно закріпити струмопровідний кабель та заземлюючий провід.

Робота електромотора без захисної електроапаратури не допускається.

Технічне обслуговування

Технічне обслуговування електродвигуна АІР132 включає ТО-1 і ТО-2.

ТО1 – зовнішній огляд, справність пускозахисної апаратури, перевірку заземлення, нагрівання корпусу, виміри рівня вібрації та шуму на відповідність паспортних даних.

Технічне обслуговування ТО2 передбачає очищення від бруду, пилу, які можуть спричинити зниження опору ізоляції та заважають нормальному охолодженню, а також виконують перевірку електродвигуна АІР132:

1. Насаджених на вал шківом чи муфт;
2. Надійності кріплення до фундаменту;
3. Справність запобіжної апаратури;
4. Опір ізоляції обмотки та кабелів;
5. Рівень шуму та вібрації.

Можливі несправності та їх усунення

У таблиці вказані можливі несправності електродвигунів АІР132 у період експлуатації, причини їх появи та методи усунення.

Виробники двигунів АІР132

На ринку України продаються асинхронні електродвигуни АІР 132 виробництва Китаю, Білорусії, України, Росії. Також зустрічаються аналоги, які мають таку ж будову та конструктивні виконання за ГОСТ 2479-79: АМУ 132, 5АІ 132, 4АМ 132, 5АМ132, АД132, 4А132.

*Суб’єктивний рейтинг якості двигунів від незалежних експертів компанії «Системи Якості»

Ціни

Ціна електродвигуна АІР 132 залежить потужності та оборотів, виробника. У кожного виробника відрізняється якість матеріалів, стійкість до перевантажень (сервіс-фактор), що визначають довговічність двигуна АІР132. Ціна вказана за монтажне виконання IM1081, вартість IM2081, IM3081 на 5% дорожча.

Українські виробники випускають двигуни АІР виключно до габариту 100 мм, це максимум 4 кВт. Нова Каховка НЕ виробляє ел двигуни АІР 132 – тільки 6АМУ132M2, 6АМУ132S4, 6АМУ132M4, 6АМУ132S6, 6АМУ132M6, 6АМУ132S8, 6АМУ132M8. Будьте уважні при покупці та не переплачуйте шахраям.

Де і як купити електродвигун АІР 132?

У нас Ви можете купити електродвигун АІР132 виробництва України, Китаю, Росії чи Білорусі за дилерською ціною. Оплата згідно з рахунком з ПДВ або без ПДВ, післяплатою на відділенні перевізникам. Доставка будь-якою зручною транспортною компанією: Нова Пошта, Інтайм, САТ, Делівері чи самовивозом зі складу. Гарантія електродвигуна від 12 до 24 місяців, залежно від виробника. Доступ комплектуючим та запчастинам після закінчення гарантійного терміну. Усунемо несправності та виконаємо капітальний ремонт електродвигуна АІР 132 – перемотування обмотки статора та ротора, заміна підшипників, відновлення валу та посадкових місць. Встановимо електромагнітне гальмо, теплове реле, радіально-упорні підшипники, частотний перетворювач, пристрій плавного пуску.

Для покупки двигуна АИР 132 або безпечної консультації – зв’яжіться з менеджером!
