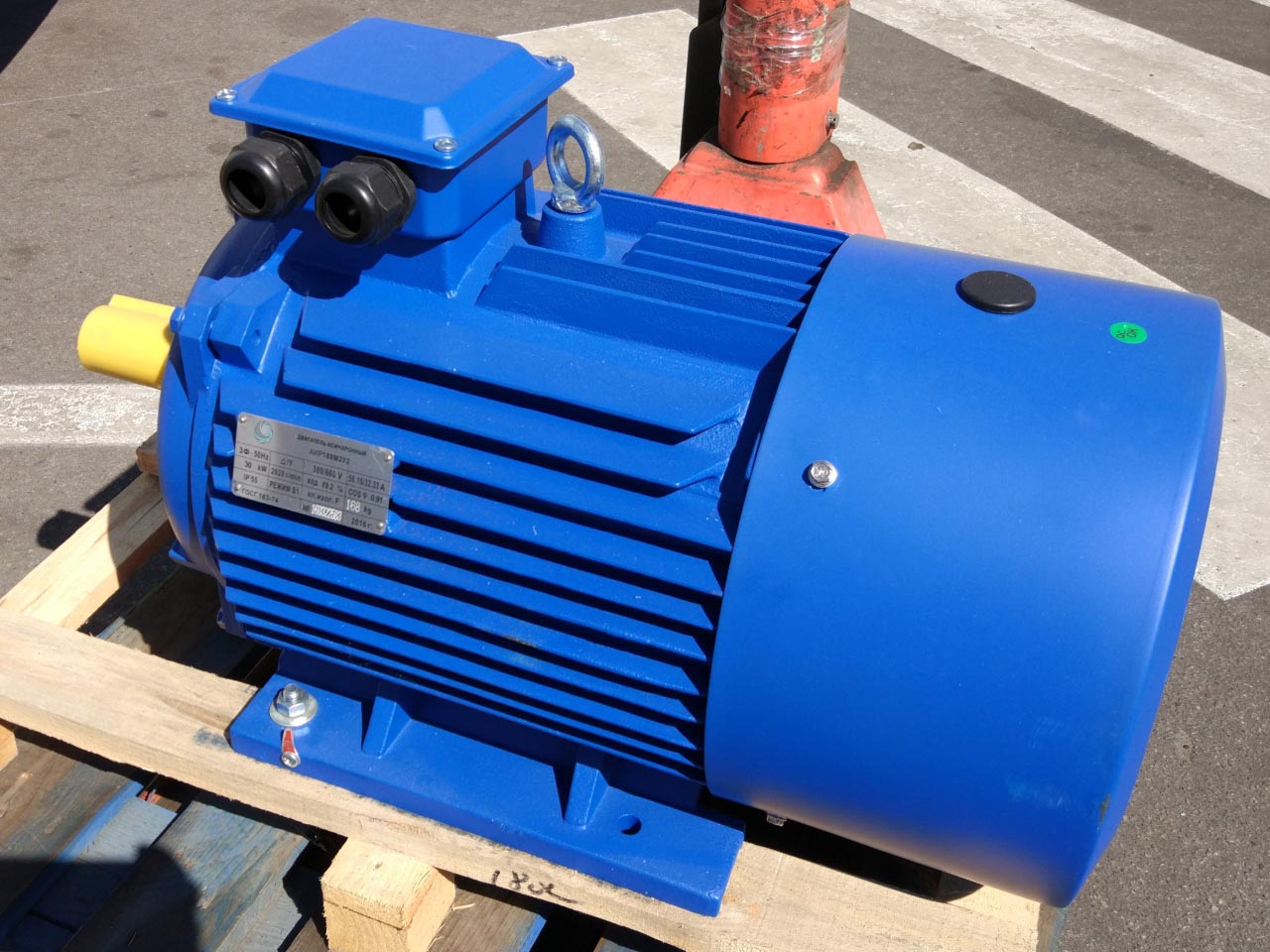

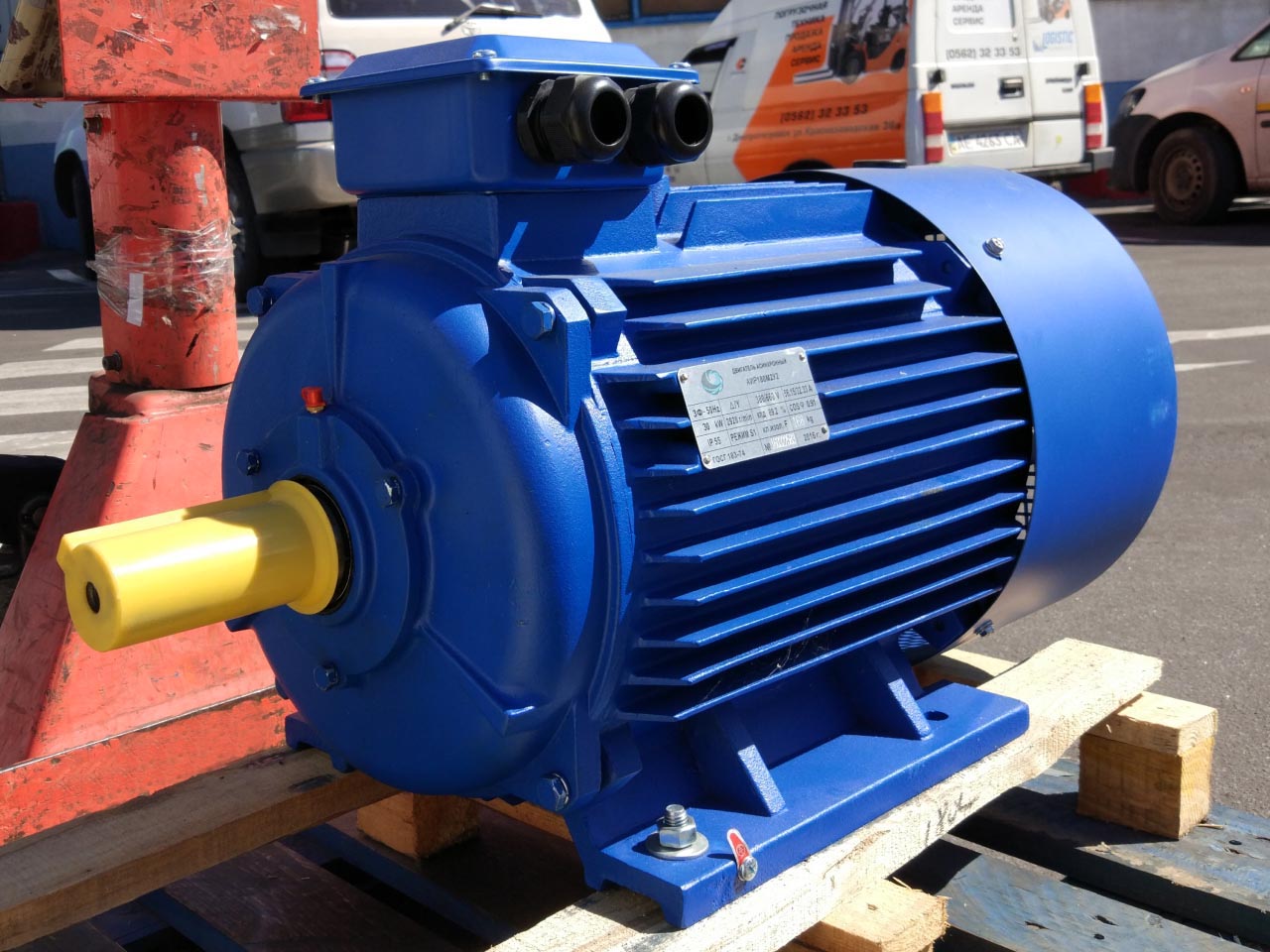

Електродвигун 22 кВт 750 об/хв – АИР 200 L8

•
•
•

АИР200L8 – трифазний асинхронний електродвигун 22 кВт 750 об/хв з короткозамкненим ротором. Загальнопромисловий двигун типу АИР 200 L8 та аналоги потужністю 22 кВт випускаються кількома виробниками Китаю, України та країн СНД. Істотно відрізняються якістю, але приєднувальні та габаритні розміри відповідають ГОСТ 31606-2012. Живлення – від мережі змінного струму частотою 50 Гц за схемою зірка/трикутник з напругою 380/660 В або 220/380 Вольт. Сила струму – 48,9 Ампер.

• Характеристики
• Ціна
• Розмір/Креслення
• Виробники
• Схема підключення

Ціна

від 41800 грн

КупитиПередзвоніть мені

Технічні характеристики двигуна АИР 200 L8

Таблиця технічних характеристик містить експлуатаційні параметри двигуна 22 кВт 750 об згідно з паспортом електродвигунів АИР: потужність, напруга, частота обертання, номінальні струми, маса, відношення моментів, пускового струму до номінального та інше.

Ціна електродвигуна АИР200L8

Електродвигун 22 кВт 750 об/хв типу АИР200L8 виготовляються в Україні, Китаї та країнах колишньго СНД. Виробник, якість матеріалів, стійкість до перевантажень (сервіс-фактор) визначають надійність та ціну електродвигуна АИР 200 L8.

В Україні електродвигуни випускають тільки до АИР 112-ого габариту. Купити їх можна на нашому сайті. Нова Каховка (4АМУ200L8), Електромотор Полтава, Промелектро на сьогодні не виготовляє АИР200L8 – тільки БВ. Ціна електродвигуна 22 кВт 750 обертів з прив’язкою габаритів до європейського стандарту DIN моделей АИС132M-4, MS132M-4 – уточнюйте у менеджера. Будьте уважні при покупці та не переплачуйте шахраям.

Як якість впливає на ціну?

Основні параметри надійності, які формують ціну електродвигуна 22 кВт 750 об/хв:

• Товщина та якість мідного дроту, маса міді – це стійкість до перевантажень. Різниця кількості міді може сягати 30%. Матеріали обмотки дешевого електромотора АИР200L8 – алюмоцинк або мідь з великим вмістом інших металів, як наслідок – низький ККД та постійний перегрів, невідповідність заявленої потужності.
• Підшипникові щити – масивність та якість металу в зоні посадкових місць під підшипник визначають стійкість електродвигуна АІР 200 L8 до вібрацій, поздовжніх та радіальних навантажень на вал. Можливе просідання посадкових місць і проворот підшипника, тріщини та руйнування кришок.
• Матеріал корпусу – чавунні масивні корпуси добротніші за алюмінієві, але важчі і легше кришаться, гірше відводять тепло. Дешевий електричний двигун 22 кВт 730 обертів комплектують неякісними корпусами з пресованого порошку втормету, це набагато гірше!
• Підшипники – визначають віброшумові показники, стійкість до поздовжніх навантажень, вібрації, ударів.
• Електрика та ізоляція – не якісні ізоляція та просочення обмотки в дешевому електродвигуні АИР200L8, небезпечні коротким або міжвитковим замиканням, оплавленням ізоляції вивідних кінців та замикання в клемній коробці.

Дешевий двигун АИР200L8 потужністю 22 кВт 750 обертів швидко ламається при встановленні на компресори, пили, мотор-редуктори, екструдери, дробарки, генератори, бетономішалки, віброплити, ворота, грохоти, талі, дроворуби. Не підходить для виробничих процесів з високими пусковими навантаженнями, частими пусками, перепадами напруги та температурою понад 25°С

Довідкова інформація

Креслення та розміри електродвигуна АИР200L8

Виробники електродвигуна АИР200L8 22 кВт 750 об/хв

Переважно у продаж на український ринок потрапляє електродвигун АИР200L8 22 кВт 750 об/хв виробництва Китаю (якісні і не дуже), Білорусь (Могильовський завод «Електродвигун», Поліссяелектромаш), України (ХЕЛЗ, Електромотор), які мають однакову будову та конструктивні виконання по ГОСТ 2479-79: АМУ200L8, 5АИ200L8, 5АМ200L8, АД200L8, А200L8.

*Суб’єктивний рейтинг якості двигунів від незалежних експертів «Системи Якості»

Монтаж та центрування електродвигуна АІР200L8

Монтаж двигуна АІР200L8 без дотримання правил будови електроустановок, призводить до підвищеного рівня вібрації, заклинювання приводу та швидкої поломки. Нижче приведені рекомендації щодо встановлення електродвигуна АИР 200 L8 22 кВт 750 об/хв:

1. Підготовка до монтажу. Очистити місце установки (фундамент, станину, плиту тощо) від пилу та бруду, перевірити різьблення болтів та гайок. Двигуну зі зберігання провести огляд – очистити та продути повітрям, виміряти опір ізоляції, перевірити схему підключення на відповідність напруги мережі, прокрутити ротор для перевірки відсутності заклинювання та стороннього шуму, очистити вал від мастила.
2. Установка. Встановлюємо на монтажний майданчик краном або кран-балкою, при вазі менше 50 кг, дозволяється установка вручну. З’єднання двигуна АИР 200 L8 22 кВт 750 об/хв з механізмом можливе через муфти, ремінну, зубчасту або ланцюгову передачі. Здійснити попереднє центрування по горизонтальній площині, підкладаючи металеві пластини під лапи, паралельність валів при приводі через шківи та зубчасті передачі.
3. Центрування електродвигуна АІР200L8. Кутові та бічні зміщення валів регулюються радіально-осьовою скобою. Зазори вимірюються щупами, мікрометрами та індикаторами. Паралельність валів при ремінних передачах перевіряється вивірочною лінійкою. Лінійку потрібно прикласти до торцевої частини шківів, при правильному центруванні – повинна прилягати до шківів у чотирьох точках.
4. Перший запуск. Заземляємо електродвигун АІР200L8 та станину. Подаємо живлення через комутуючий пристрій – пускач, шафу керування, електричний автомат, контролер. Переконуємося у правильній центрівці, у вірній схемі підключення та надійному контакті всіх дротів. Знову переконуємось у вільному обертанні ротора. Виконуємо короткочасний запуск на 4-5 секунд. Тестуємо на холостому ході заміряючи струм, перевірити на підвищений шум та вібрації. Якщо всі показники в нормі – приступаємо до повноцінної експлуатації.

Для реверсу електродвигуна АІР200L8 використовують магнітні пускачі, реверсивні контактори, кнопкові пости, різні реле.

Схеми підключення електродвигуна АИР 200 L8

Стандартні схеми підключення до мережі трифазного електродвигуна АИР 200 L8:

• Зірка – для живлення від промислової напруги 380/660 Вольт;
• Трикутник – при роботі від напруги 220/380 В.

Модифікації електродвигуна АІР 200L8

На базі стандартного АІР 200L8 виготовляються спеціалізовані версії електродвигунів потужністю 22 кВт на 750 обертів:

• АИР200L8Е – з електромагнітним гальмом;
• АИР200L8Е2 – ЕМТ з розгальмовуючим пристроєм;
• АИРС200L8 – з підвищеним ковзанням;
• АИР200L8 Т2 – для вологого тропічного клімату;
• АИР200L8 ОМ2 – морське виконання;
• АИР200L8 Х2 – хімостійкий захист двигуна.

Купити електродвигун 22 кВт 750 об/хв АИР200L8

Безпечно та зручно купити електродвигун АИР200L8 22 кВт 750 об/хв виробництва Китаю, вітчизнянні зі зберігання, європейські аналоги за низькими цінами. Будь-які форми оплати – рахунок з ПДВ або без ПДВ, замовляйте відправку з післяплатою і купуйте після огляду. Забирайте електродвигун АІР 200 L8 самовивозом зі складу чи улюбленим перевізником у своєму місті: Нова Пошта, САТ, Укрпошта, Делівері. Гарантія на електродвигун 22 кВт 750 обертів від 12 до 24 місяців залежно від виробника. Кваліфікований ремонт, доступ до комплектуючих та запчастин навіть після гарантії.

Для покупки електродвигуна АИР200L8 чи безкоштовної консультації – зв’яжіться з менеджером!
