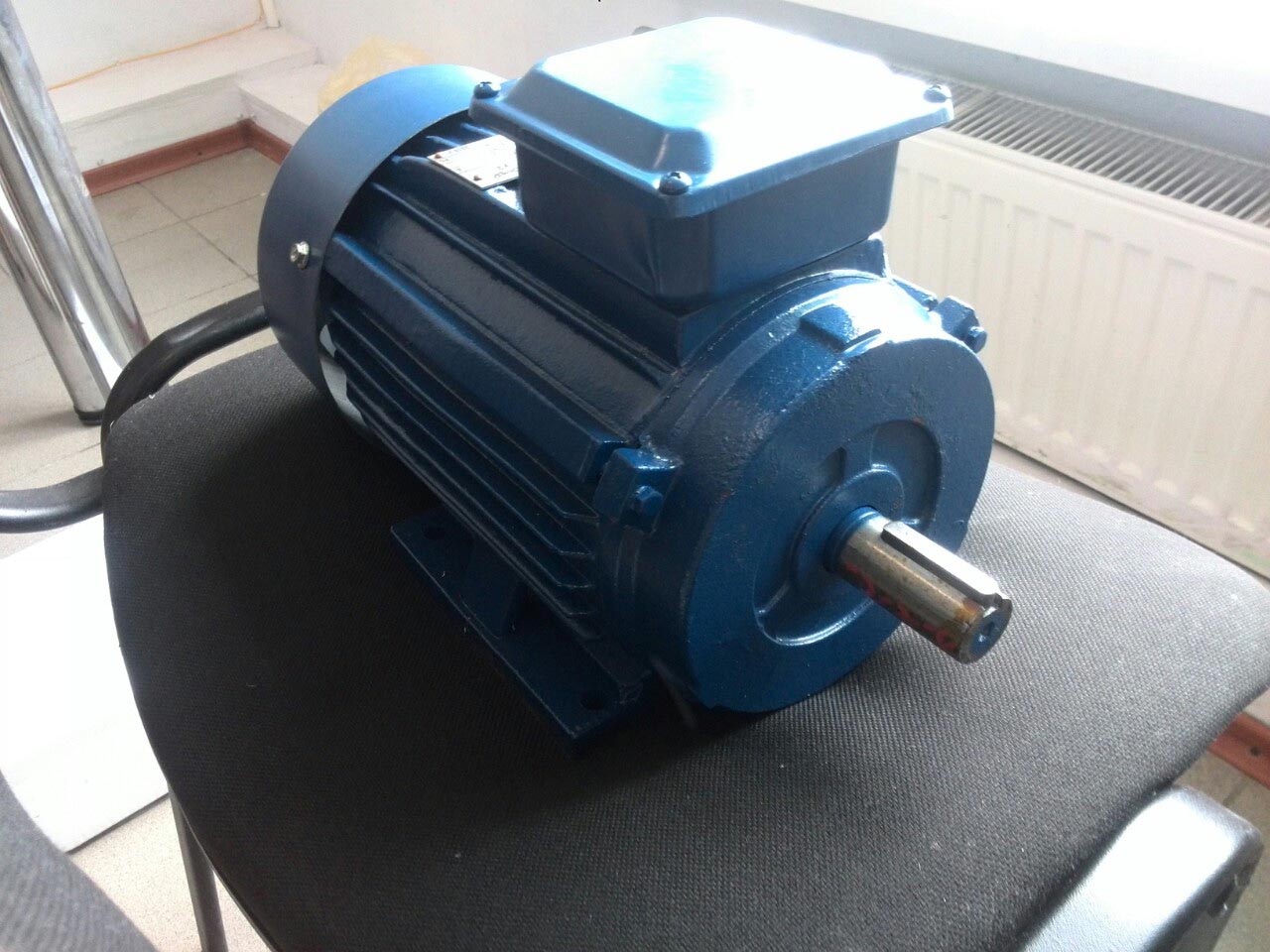

Електродвигун АИР 80

•
•
•

Електродвигуни АІР 80 – це асинхронні трифазні електричні двигуни з висотою до осі валу 80 мм. Тип ротора – короткозамкнений, напруга живлення 220/380В. Виробляються із частотою обертання – 3000, 1500, 1000, 750 об/хв, потужністю від 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,1 кВт, 1,5 кВт, 2,2 кВт. Режим роботи – тривалий S1. Клас теплостійкості ізоляції F – до 150 °С. Матеріал корпусу – чавун/силумін/алюміній. Ступінь захисту від вологи та пилу – IP54. Кріпильні та габаритні розміри – ГОСТ 3806-2012.

• Каталог
• Характеристики
• Ціни
• Розміри
• Виробники

Ціна

від 2080 грн

Хочу дізнатися більше про ціни

Замовити АИР80перезвоніть мені

Каталог електродвигунів АИР 80

Технічні характеристики двигуна АИР 80

У таблиці технічні характеристики електродвигунів АІР 80 взяті з паспорта двигунів АИР: потужність, напруга, частота обертання, номінальний струм, відношення моментів, пускового струму до номінального, маса. Докладніша інформація у довіднику обмотувальних даних: розміри сердечника, кількість пазів статора, крок обмотки за пазами і т.д.

Креслення та габаритно-приєднувальні розміри

Всі трифазні електродвигуни АИР80 з короткозамкненим ротором мають схожі габарити, відмінність розмірів залежить від умовної довжини сердечника і потужності – впливає на довжину корпусу, відстань між отворами кріплення на лапах і діаметр валу. Діаметр та висота корпусу, діаметр фланця та інші розміри у моделях АИР 80 будуть ідентичні.

Схеми підключення АИР80 до мережі 220/380 Вольт

Електродвигун АІР 80 підключається до мережі живлення змінного струму з напругою 380/660В або 220/380 до схем підключення зірка/трикутник. Нижня напруга – для схеми “трикутник”, верхня для схеми “зірка” – мотор працює з максимальним ККД.

Підключення до однофазної побутової мережі 220В можливе лише через пусковий та робочий конденсатори із втратою потужності 30%.

Правила монтажу та експлуатації

Безперебійна робота електродвигуна АИР 80 залежить від дотримання умов експлуатації та правильного монтажу до виконавчого механізму. Етапи підготовки до введення в експлуатацію електродвигуна АИР 80:

1. Виготовлення фундаменту або міцної основи – забезпечує надійне кріплення, захист від вібрацій та необхідні умови для нормальної передачі крутного моменту;
2. Забезпечити вільний приплив повітря до заднього кожуха, де встановлений вентилятор;
3. Дотримати співвісність валу електродвигуна АИР80 та обладнання до якого підключається, зробити балансування сполучних деталей;

Після закінчення монтажу перед запуском потрібно перевірити:

1. Опір ізоляції обмоток;
2. Частоту і напругу мережі живлення;
3. Правильність схеми підключення згідно з зазначеною на бирці;
4. Можливість обертання ротора від руки;
5. Надійно закріпити струмопровідний кабель та заземлюючий провід.

Робота електродвигуна без захисної електроапаратури не допускається.

Технічне обслуговування

Технічне обслуговування електродвигуна АИР80 включає ТО-1 і ТО-2.

ТО1 – зовнішній огляд, справність пускозахисної апаратури, перевірку заземлення, нагрівання корпусу, вимірювання рівня вібрації та шуму на відповідність паспортних даних.

Технічне обслуговування ТО2 передбачає очищення від бруду, пилу який може спричинити зниження опору ізоляції та заважають нормальному охолодженню, а також виконують перевірку електродвигуна АИР80:

1. Насаджених на вал шківом або муфт;
2. Надійність кріплення до фундаменту;
3. Справність запобіжної апаратури;
4. Опір ізоляції обмотки та кабелів;
5. Рівень шуму та вібрації.

Можливі несправності та їх усунення

У таблиці вказані можливі несправності електродвигунів АИР80 у період експлуатації, причини їх появи та методи усунення.

Виробники двигунів АИР80

На ринку України продаються асинхронні електродвигуни АИР 80 виробництва Китаю, України. Також зустрічаються аналоги, які мають таку ж будову та конструктивні виконання за ГОСТ 2479-79: АМУ 80, 5АІ 80, 4АМ 80, 5АМ80, АД80, 4А80.

*Суб’єктивний рейтинг якості двигунів від незалежних експертів компанії «Системи Якості»

Ціни

Ціна електродвигуна АІР 80 залежить потужності та оборотів, виробника. У кожного виробника відрізняється якість матеріалів, стійкість до перевантажень (сервіс-фактор), що визначають довговічність двигуна АІР80. Ціна вказана за монтажне виконання IM1081, вартість IM2081, IM3081 на 5% дорожча.

Українські виробники випускають двигуни АІР лише до габариту 100 мм, це максимум 4 кВт. Нова Каховка не виробляє електродвигуни АІР 80 – тільки 4АМУ і 6АМУ. Будьте уважні при покупці та не переплачуйте шахраям.

Де і як купити електродвигун АИР 80?

У нас Ви можете купити електродвигун АІР80 виробництва України, Китаю за дилерською ціною. Оплата згідно з рахунком з ПДВ або без ПДВ, післяплатою на відділенні перевізникам. Доставка будь-якої зручної транспортної компанії: Нова Пошта, Інтайм, САТ, Делівері або самовивозом зі складу. Гарантія на електродвигуни від 12 до 24 місяців залежно від виробника. Доступ до комплектуючих та запчастин після закінчення гарантійного терміну. Усунем несправності та здійснимо капітальний ремонт електродвигуна АІР 80 – перемотування обмотки статора та ротора, заміна підшипників, відновлення валу та посадкових місць. Встановимо електромагнітне гальмо, теплове реле, радіально-упорні підшипники, частотний перетворювач, пристрій плавного пуску.

Для покупки двигуна АІР 80 або безкоштовної консультації – зв’яжіться з менеджером!
