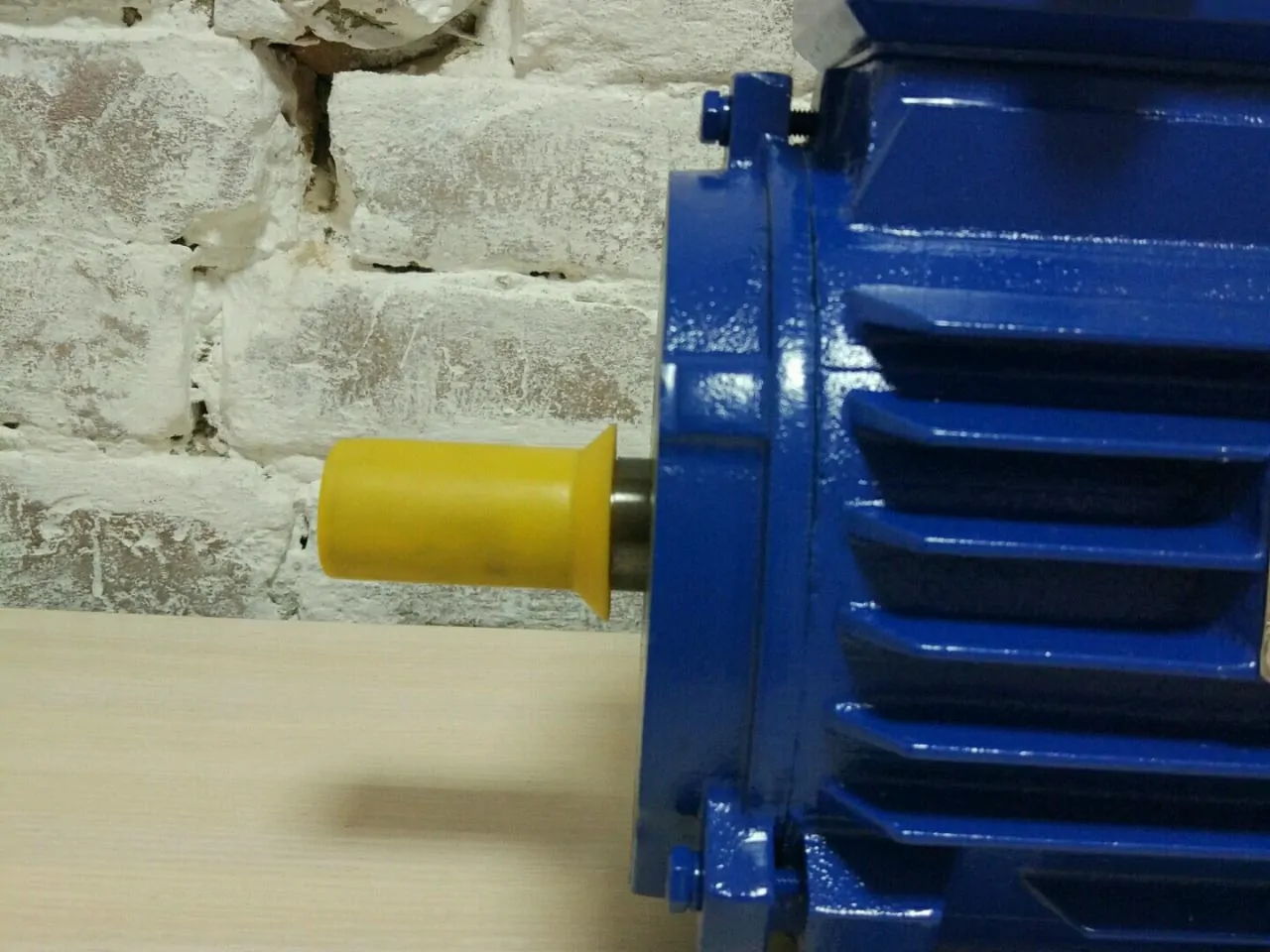

Електродвигун 2,2 кВт 1500 об/хв – АИР 90 L4

•
•
•

АИР90L4 – трифазний асинхронний електродвигун 2,2 кВт 1500 об/хв з короткозамкненим ротором. Загальнопромисловий двигун типу АИР 90 L4 та аналоги потужністю 2.2 кВт випускаються кількома виробниками Китаю, України та країн СНД. Істотно відрізняються якістю, але приєднувальні та габаритні розміри відповідають ГОСТ 31606-2012. Живлення – від мережі змінного струму частотою 50 Гц за схемою зірка 380 В або трикутник з напругою 220 В при підключенні через конденсатор. Сила струму – 5,1 Ампер.

• Характеристики
• Ціна
• Розмір/Креслення
• Виробники
• Схема підключення

Ціна

від 4777 грн

КупитиПередзвоніть мені

Технічні характеристики двигуна АИР 90 L4

Таблиця технічних характеристик містить експлуатаційні параметри двигуна 2,2 кВт 1500 об згідно з паспортом електродвигунів АИР: потужність, напруга, частота обертання, номінальні струми, маса, відношення моментів, пускового струму до номінального та інше.

Ціна електродвигуна АИР90L4

Електродвигуни 2,2 кВт 1500 об/хв типу АИР90L4 виготовляються в Україні, Китаї та країнах колишнього СНД. Виробник, якість матеріалів, стійкість до перевантажень (сервіс-фактор) визначають надійність та ціну електродвигуна АИР 90 L4.

В Україні електродвигуни АИР 90-ого габариту випускають у Харкові та Ужгороді. Купити їх можна на нашому сайті. Нова Каховка (4АМУ90L4), Електромотор Полтава на сьогодні не виготовляє АИР90L4 – тільки БВ. Ціна електродвигуна 2.2 кВт 1500 обертів з прив’язкою габаритів до європейського стандарту DIN моделей АИС90L2-4, MS90L2-4 – уточнюйте у менеджера. Будьте уважні при покупці та не переплачуйте шахраям.

Як якість впливає на ціну?

Основні параметри надійності, які формують ціну електродвигуна 2,2 кВт 1500 об/хв:

• Товщина та якість мідного дроту, маса міді – це стійкість до перевантажень. Різниця кількості міді може сягати 30%. Матеріали обмотки дешевого електромотора АИР90L4 – алюмоцинк або мідь з великим вмістом інших металів, як наслідок – низький ККД та постійний перегрів, невідповідність заявленої потужності.
• Підшипникові щити – масивність та якість металу в зоні посадкових місць під підшипник визначають стійкість електродвигуна АІР 90 L4 до вібрацій, поздовжніх та радіальних навантажень на вал. Можливе просідання посадкових місць і проворот підшипника, тріщини та руйнування кришок.
• Матеріал корпусу – чавунні масивні корпуси добротніші за алюмінієві, але важчі і легше кришаться, гірше відводять тепло. Дешевий електричний двигун 2,2 кВт 1410 обертів комплектують неякісними корпусами з пресованого порошку втормету, це набагато гірше!
• Підшипники – визначають віброшумові показники, стійкість до поздовжніх навантажень, вібрації, ударів.
• Електрика та ізоляція – не якісні ізоляція та просочення обмотки в дешевому електродвигуні АИР 90L4, небезпечні коротким або міжвитковим замиканням, оплавленням ізоляції вивідних кінців та замикання в клемній коробці.

Дешевий двигун АИР90L4 потужністю 2.2 кВт 1500 обертів швидко ламається при встановленні на компресори, пили, мотор-редуктори, екструдери, дробарки, генератори, бетономішалки, віброплити, ворота, грохоти, талі, дроворуби. Не підходить для виробничих процесів з високими пусковими навантаженнями, частими пусками, перепадами напруги та температурою понад 25°С

Довідкова інформація

Креслення та розміри електродвигуна АИР90L4

Виробники електродвигуна АИР90L4 2.2 кВт 1500 об/хв

Переважно у продаж на український ринок потрапляє електродвигун АИР90l4 2.2 кВт 1500 об/хв виробництва Китаю (якісні і не дуже), Білорусь (Могильовський завод «Електродвигун», Поліссяелектромаш), України (ХЕЛЗ, Електромотор), які мають однакову будову та конструктивні виконання по ГОСТ 2479-79: АМУ90L4, 5АИ90L4, 5АМ90L4, АД90L4, А90L4.

*Суб’єктивний рейтинг якості двигунів від незалежних експертів «Системи Якості»

Монтаж та центрування електродвигуна АІР90L4

Монтаж двигуна АІР90L4 без дотримання правил будови електроустановок, призводить до підвищеного рівня вібрації, заклинювання приводу та швидкої поломки. Нижче приведені рекомендації щодо встановлення електродвигуна АИР 90 L4 2,2 кВт 1500 об/хв:

1. Підготовка до монтажу. Очистити місце установки (фундамент, станину, плиту тощо) від пилу та бруду, перевірити різьблення болтів та гайок. Двигуну зі зберігання провести огляд – очистити та продути повітрям, виміряти опір ізоляції, перевірити схему підключення на відповідність напруги мережі, прокрутити ротор для перевірки відсутності заклинювання та стороннього шуму, очистити вал від мастила.
2. Установка. Встановлюємо на монтажний майданчик краном або кран-балкою, при вазі менше 50 кг, дозволяється установка вручну. З’єднання двигуна АИР 90 L4 2.2 кВт 1500 об/хв з механізмом можливе через муфти, ремінну, зубчасту або ланцюгову передачі. Здійснити попереднє центрування по горизонтальній площині, підкладаючи металеві пластини під лапи, паралельність валів при приводі через шківи та зубчасті передачі.
3. Центрування електродвигуна АІР90L4. Кутові та бічні зміщення валів регулюються радіально-осьовою скобою. Зазори вимірюються щупами, мікрометрами та індикаторами. Паралельність валів при ремінних передачах перевіряється вивірочною лінійкою. Лінійку потрібно прикласти до торцевої частини шківів, при правильному центруванні – повинна прилягати до шківів у чотирьох точках.
4. Перший запуск. Заземляємо електродвигун АІР90L4 та станину. Подаємо живлення через комутуючий пристрій – пускач, шафу керування, електричний автомат, контролер. Переконуємося у правильній центрівці, у вірній схемі підключення та надійному контакті всіх дротів. Знову переконуємось у вільному обертанні ротора. Виконуємо короткочасний запуск на 4-5 секунд. Тестуємо на холостому ході заміряючи струм, перевірити на підвищений шум та вібрації. Якщо всі показники в нормі – приступаємо до повноцінної експлуатації.

Для реверсу електродвигуна АІР90L4 використовують магнітні пускачі, реверсивні контактори, кнопкові пости, різні реле.

Схеми підключення електродвигуна АИР 90 L4

Стандартні схеми підключення до мережі трифазного електродвигуна АИР 90 L4:

• Зірка – для живлення від промислової напруги 380 Вольт;
• Трикутник – при роботі від напруги 220 В. Підключення до побутової мережі виконується через пусковий та робочий конденсатори з втратою потужності 30%.

Модифікації електродвигуна АІР 90L4

На базі стандартного АІР 90L4 виготовляються спеціалізовані версії електродвигунів потужністю 2,2 кВт на 1500 обертів:

• АИР90L4Е – з електромагнітним гальмом;
• АИР90L4Е2 – ЕМТ з розгальмовуючим пристроєм;
• АИРС90L4 – з підвищеним ковзанням;
• АИР90L4 Т2 – для вологого тропічного клімату;
• АИР90L4 ОМ2 – морське виконання;
• АИР90L4 Х2 – хімостійкий захист двигуна.

Купити електродвигун 2,2 кВт 1500 об/хв АИР90L4

Безпечно та зручно купити електродвигуни АИР90L4 2,2 кВт 1500 об/хв виробництва України, Китаю за низькими цінами. Будь-які форми оплати – рахунок з ПДВ або без ПДВ, замовляйте відправку з післяплатою і купуйте після огляду. Забирайте електродвигун АІР 90 L4 самовивозом зі складу чи улюбленим перевізником у своєму місті: Нова Пошта, САТ, Укрпошта, Делівері. Гарантія на електродвигун 2.2 кВт 1500 обертів від 12 до 24 місяців залежно від виробника. Кваліфікований ремонт, доступ до комплектуючих та запчастин навіть після гарантії.

Для покупки електродвигуна АИР90L4 чи безкоштовної консультації – зв’яжіться з менеджером!
