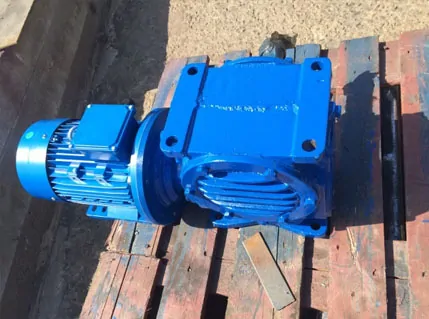

  • Мотор редуктор МЧ-125 одноступінчастий черв'ячний

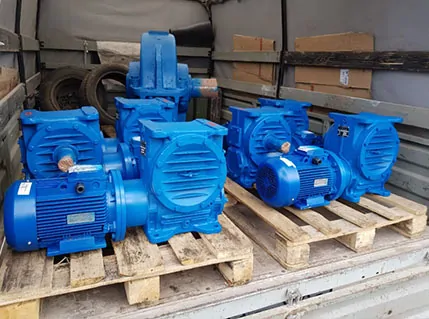

  • Мотор-редуктори МЧ-125 із черв'ячною передачею
  • МЧ-125 мотор-редуктор виробництва України.
Мотор-редуктор МЧ-125 – черв’ячний одноступінчастий електромеханічний привід. Має широкий діапазон частоти обертання – 9-180 об/хв. Призначений для експлуатації з постійними або змінними навантаженнями в діапазоні крутного моменту 458-1000 Нм. Робочий механізм – кутова черв’ячна передача, вінець черв’ячного колеса виготовлений із олов’яної бронзи (ГОСТ 613-79). В Україні виробляються згідно з ТУ У3.26-00224828-343-98.

Технічні характеристики

Основні технічні характеристики, заявлені у паспорті, зведені у таблиці. Кількість обертів, номінальний крутний момент, консольне навантаження, маса, об’єм мастила, маркування та потужність встановлюємого електродвигуна.

Мотор-редуктор Частота обертів, об/хв Потужність двигуна, кВт Маркування електродвигуна Крутний момент, Нм Радіальне навантаження, Н Кількість мастила, л Вага, кг
МЧ-125 9 0,75 АИР90LA8 458 8500 0,14-0,3 122
1,1 АИР90LB8 650 124
12 1,1 АИР80B6 534 112
1,5 АИР90L6 650 117
15 1,5 АИР90L6 611 117
2,2 АИР100L6 750 130
18 1,5 АИР80B4 485 112
2,2 АИР90L4 650 117
22 2,2 АИР90L4 611 117
3,0 АИР100S4 750 126
28 2,2 АИР90L4 533 117
4,0 АИР100L4 800 129
35 4,0 АИР100L4 786 129
5,5 АИР112M4 850 147
45 5,5 АИР112M4 899 147
7,5 АИР132S4 1000 172
56 4,0 АИР100L4 559 129
5,5 АИР112M4 769 147
71 5,5 АИР112M4 614 147
7,5 АИР132S4 830 172
90 7,5 АИР132S4 676 172
11 АИР132M4 900 183
112 7,5 АИР132S4 563 172
11 АИР132M4 770 183
140 11 АИР132M4 668 183
15 АИР160S4 820 232
180 15 АИР160S4 716 232
22 АИР180S4 850 272

Особливості експлуатації

Умови експлуатації мотор-редуктора МЧ-125:

  • Допустиме постійне та змінне навантаження;
  • Можливе реверсивне включення;
  • Для тривалих режимів та частих включень;
  • Частота обертання на вході – до 1500 об/хв;
  • Концентрація пилу до 10 мг/м³ (ГОСТ 15150-69).

Розшифровка маркування

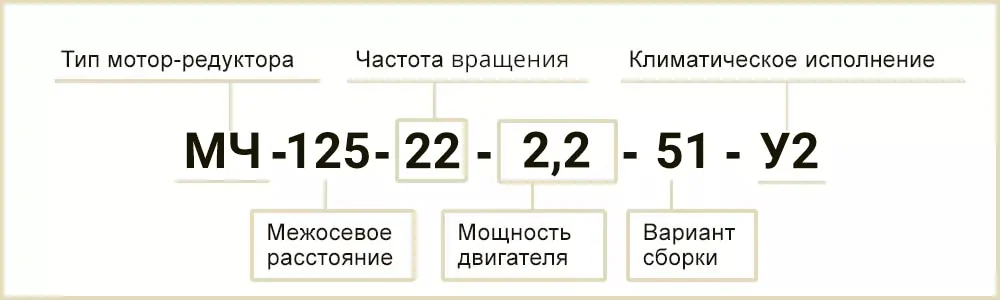

Розшифровка маркування МЧ-125-22-2,2-51 У2

Креслення мотор-редуктора МЧ-125

Мотор-редуктор МЧ-125 має ідентичні приєднувальні розміри з редуктором Ч-125 і можуть бути взаємозамінні. Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта приведено для простоти підбору та підготовки до монтажу.

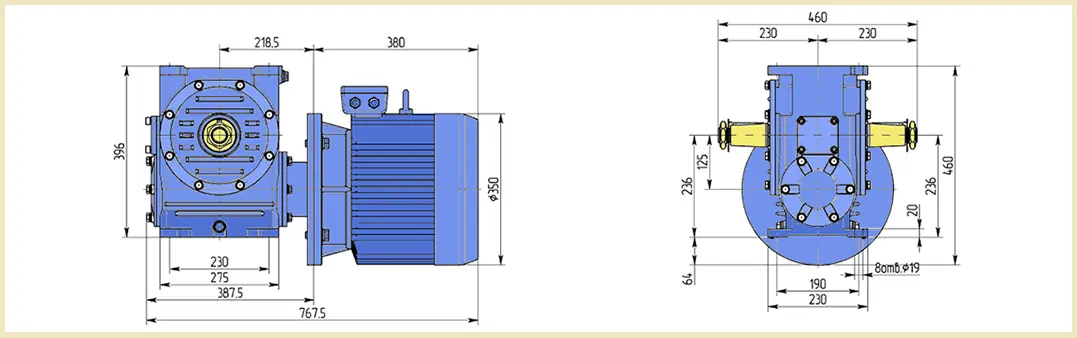

Креслення габаритних розмірів мотор-редуктора МЧ-125

Розміри вихідних валів

Можливе виготовлення мотор-редукторів МЧ-125 із нестандартними виконаннями. Довжина та діаметри валів затверджуються відповідно до креслень замовника.

Полий шліцевий та шпонковий

Креслення полого валу редуктора 2Ч

Мотор-редуктор Полий вал
l l1 d d1 b t D х m х H8
МЧ-125 230 130 60 40 12 43,3 55 х 2,5 х H8

Конічний

Креслення конічного валу редуктора МЧ 125

Конічний вал
l l1 d d1 b t
110 82 55 M36*3,0 14 28,95

Варіанти зборки та схеми розташування черв’ячної пари

Черв’ячні мотор-редуктори МЧ-125 виробляються з варіантами зборки 51, 52, 53, 56. Кількість та виконання тихохідних валів впливають на ціну мотор-редуктора МЧ-125.

Схема варіантів зборки черв'ячного редуктора

Варіанти розташування – це схема розташування основних елементів черв’ячної пари щодо горизонтальної площини.

Схема варіантів розташування черв'ячної пари редуктора

Ціни мотор-редукторів МЧ-125

Ціна вказана за редукторну частину МЧ-125 без електродвигуна на 18.12.2019. На остаточну ціну мотор-редуктора впливає якість (виробник) і потужність встановлюємого електродвигуна.

Мотор-редуктор Варіант зборки Ціна грн. з ПДВ
МЧ-125 51, 52, 56 договірна
53 договірна

У нас ви можете купити мотор-редуктор МЧ-125 у зборі чи окремо редукторну частину. Для надання детальної інформації, підбору, прорахунку вартості черв’ячного редуктора 2МЧ-125 з електродвигуном або виконання нестандартних замовлень – телефонуйте менеджеру!
