Мотор-редуктор МЧ-80

Мотор-редуктор МЧ-80

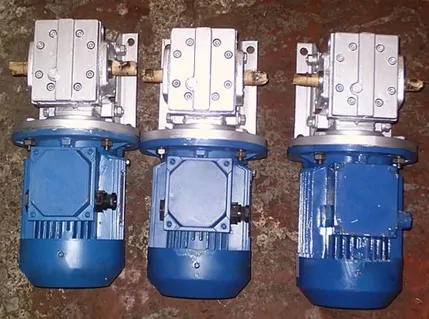

  • Мотор редуктор МЧ-80 одноступінчастий черв'ячний

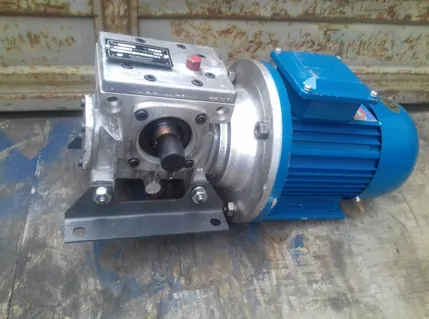

  • Мотор-редуктори МЧ-80 із черв'ячною передачею
  • МЧ-80 мотор-редуктор виробництва України.
Мотор-редуктор МЧ-80 – черв’ячний одноступінчастий електромеханічний привід. Має широкий діапазон частоти обертання – 9-180 об/хв. Призначений для експлуатації з постійними або змінними навантаженнями в діапазоні крутного моменту 102-280 Нм. Робочий механізм – кутова черв’ячна передача, вінець черв’ячного колеса виготовлений із олов’яної бронзи (ГОСТ 613-79). В Україні виробляються згідно з ТУ У3.26-00224828-343-98.

Технічні характеристики

Основні технічні характеристики, заявлені у паспорті, зведені у таблиці. Кількість обертів, номінальний крутний момент, консольне навантаження, маса, об’єм мастила, маркування та потужність встановлюємого електродвигуна.

Мотор-редуктор Частота обертів, об/хв Потужність двигуна, кВт Маркування електродвигуна Крутний момент, Нм Радіальне навантаження, Н Кількість мастила, л Вага, кг
МЧ-80 9 0,37 АИР80A8 180 2800 0,14-0,3 52
12 0,25 АИР63B6 121 44
0,37 АИР71A6 180 46
15 0,25 АИР63B6 102 44
0,55 АИР71B6 210 46
18 0,37 АИР63B4 120 44
0,55 АИР71A4 178 46
22 0,55 АИР71A4 153 46
0,75 АИР71B4 208 46
28 0,75 АИР71B4 182 46
1,1 АИР80A4 240 50
35 0,75 АИР71B4 147 46
1,5 АИР80B4 260 54
45 1,1 АИР80A4 180 50
2,2 АИР90L4 280 59
56 1,1 АИР80A4 154 50
2,2 АИР90L4 220 59
71 1,5 АИР80B4 167 54
2,2 АИР90L4 240 59
90 2,2 АИР90L4 198 58
3,0 АИР100S4 260 68
112 2,2 АИР90L4 165 59
3,0 АИР100S4 200 68
140 2,2 АИР90L4 134 59
4,0 АИР100L4 210 71
180 2,2 АИР90L4 105 59
4,0 АИР100L4 191 71

Підшипники та манжети

Місце установки в МЧ-80 Манжети Підшипники
Маркування Варіант збірки Кількість ГОСТ Маркування Осьовий зазор, мм Кількість ГОСТ
Черв’ячний вал 2.2-40×60-1 будь-який 1 8752-79 7806 0,00-0,07 2 27365-87
Вихідний вал 2,2-50×70-1 51, 52 6-7210A 0,00-0,08
53, 56 2

Особливості експлуатації

Умови експлуатації мотор-редуктора МЧ-80:

  • Допустиме постійне та змінне навантаження;
  • Можливе реверсивне включення;
  • Для тривалих режимів та частих включень;
  • Частота обертання на вході – до 1500 об/хв;
  • Концентрація пилу до 10 мг/м³ (ГОСТ 15150-69).

Розшифровка маркування

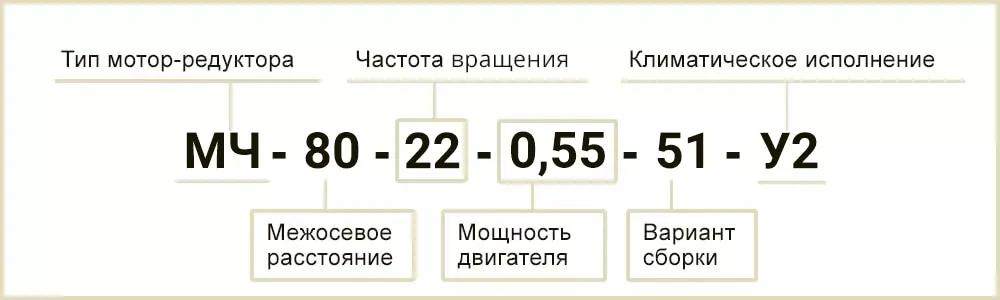

Розшифровка маркування МЧ-80-22-0,55-51 У2

Креслення мотор-редуктора МЧ-80

Мотор-редуктор МЧ-80 має ідентичні приєднувальні розміри з редуктором 2Ч-80 і можуть бути взаємозамінні. Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта приведено для простоти підбору та підготовки до монтажу.

Креслення габаритних розмірів мотор-редуктора МЧ-80

Деталі механічної частини мотор-редуктора МЧ-80: корпус з ребрами охолодження, фланець для монтажу з двигуном, накладна кришка, болти, швидкохідний/тихохідний вал зі шпонкою, черв’ячне колесо з олов’яно-фосфористої бронзи, конічні роликопідшипники, стакан, манжети, гвинт, крильчатка, кожух крильчатки, пружинне кільце, масловказівник, віддушина, пробка, знімні лапи, прокладки.

Розміри вихідних валів

Можливе виготовлення мотор-редукторів МЧ-80 із нестандартними виконаннями. Довжина та діаметри валів затверджуються відповідно до креслень замовника.

Полий шліцевий та шпонковий

Креслення полого валу редуктора 2Ч

Мотор-редуктор Полий вал
l l1 d d1 b t D х m х H8
2МЧ-80 116 66 41 35 10 38,6 40 х 1,5 х H8

Циліндричний

Креслення циліндричного валу редуктора 2Ч

Циліндричний вал
l l1 d d1 b t
80 20 35к6 М8 10 38

Варіанти зборки та схеми розташування черв’ячної пари

Черв’ячні мотор-редуктори 2МЧ-80 виробляються з варіантами зборки 51, 52, 53, 56. Кількість та виконання тихохідних валів впливають на ціну мотор-редуктора МЧ-80.

Схема варіантів зборки черв'ячного редуктора

Варіанти розташування – це схема розташування основних елементів черв’ячної пари щодо горизонтальної площини.

Схема варіантів розташування черв'ячної пари редуктора

Ціни мотор-редукторів МЧ-80

Ціна вказана за редукторну частину МЧ-80 без електродвигуна на 18.12.2019. На остаточну ціну мотор-редуктора впливає якість (виробник) і потужність встановлюємого електродвигуна.

Мотор-редуктор Варіант зборки Ціна грн. з ПДВ
МЧ-80 51, 52, 56 8970
53 9220

У нас ви можете купити мотор-редуктор МЧ-80 у зборі чи окремо редукторну частину. Для надання детальної інформації, підбору, прорахунку вартості черв’ячного редуктора 2МЧ-80 з електродвигуном або виконання нестандартних замовлень – телефонуйте менеджеру!
