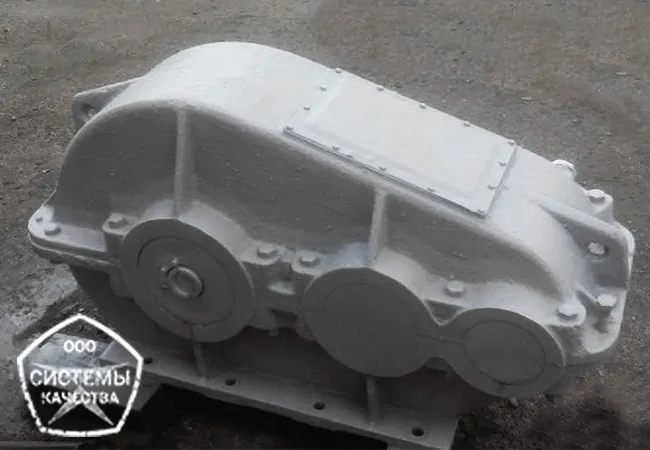

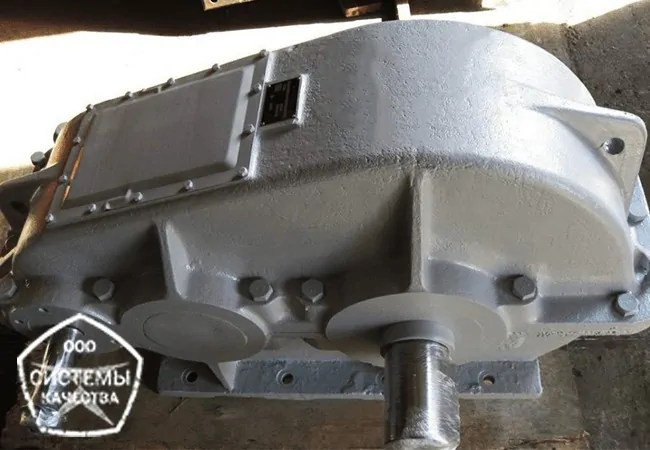

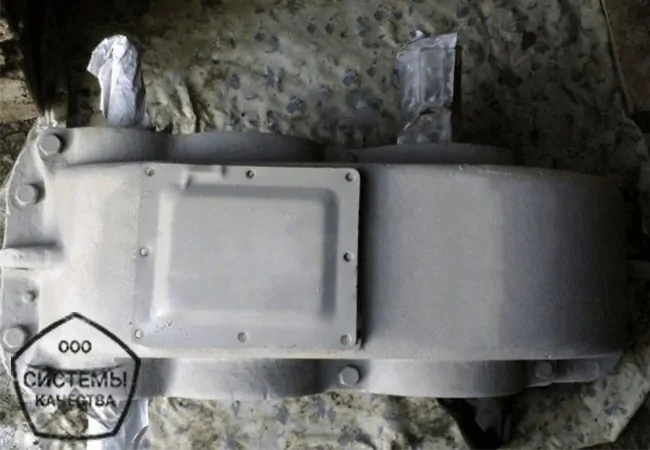

Циліндрічний редуктор РМ-350 – машинобудівний двоступінчастий редуктор, що використовується при повторно-короткочасних та постійних режимах роботи. Основна сфера застосування – це приводи вантажопідіймальних кранів, гірничодобувна промисловість, лебідки. Редуктори РМ є попередниками всіх редукторів, які виготовлялися пост радянському просторі. За роки виробництва проводилося безліч модернізацій з метою усунення недоліків. Головна особливість – робота з відносно підвищеною запиленістю.
«Системи якості» відомі в Україні своїм підходом до надійності та контролю якості. Пропонуємо купити редуктор РМ-350 з передавальними числами 8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50. Вал – конічний або циліндричний, будь-який варіант складання.
Характеристики
Основні технічні характеристики редуктора РМ-350, заявлені у паспорті, зведені у таблиці. Діапазон передавальних чисел, граничний крутний момент на виході, навантаження на тихохідному валу, вага та інше. Характеристики інших моделей, можна знайти в розділі каталог циліндрічних редукторів.
| Типорозмір редуктора | Номінальне передавальне число | Номінальне радіальне навантаження на тихохідному валу, Н | Номінальний крутний момент на тихохідному валу, Нм | Об’єм оливи, л | Вага, кг | КПД |
| РМ-350 | 8;10;12,5;16;20;22,4;31,5;40;50 | 17500 | 700 | 3,3 | 145 | 0,98 |
Особливості експлуатації
- Допустиме постійне та плаваюче навантаження;
- Можливе реверсивне включення;
- Для тривалих режимів та частих включень;
- Максимальна частота обертання на вході – 1500 об/хв;
- Концентрація пилу до 10 мг/м³.
Марка подшипников
У таблиці маркування підшипників, що встановлюються на швидкохідний, тихохідний, проміжний вали. Ця таблиця буде необхідною при заміні підшипників, що вийшли з ладу.
| Вихідний вал | Кількість | Проміжний вал | Кількість | Вхідний вал | Кількість |
| 412 | 2 | 408 | 2 | 408 | 2 |
| 412, 217 | по 1 |
Креслення редуктора РМ-350
Креслення з габаритними та приєднувальними розмірами відповідно до технічного паспорта наведено для простоти підбору та підготовки до монтажу редуктора РМ-350.
| awc | awt | awb | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | d | n,шт |
| 350 | 200 | 150 | 400 | 200 | – | 23 | 710 | 415 | 310 | – | 268,5 | 260 | 270 | 290 | 250 | 17 | 4 |
Циліндрічний вал
Циліндрічний вхідний та вихідний вал редуктора РМ-350 найчастіше використовується при приєднанні до виконавчого механізму за допомогою зубчатих муфт МЗ, МУВП та тд. Діаметр, винос та інші розміри вказані на кресленні.
| Вал | l | d | b | t |
| Вихідний | 82 | 55m6 | 16 | 60 |
Конічний вал
Конічний вал редуктора РМ-350 найбільш практичний, так як не вимагає великих зусиль при монтажі в порівнянні з циліндричними валами, що часто використовується для посадки шкивів для ремінної передачі. Діаметр, винос та інші розміри вказані на кресленні.
| Вал | l | l1 | d | d1 | b | t |
| Вхідний | 110 | 82 | 40 | M24*2,0 | 10 | 20,9 |
Вал у вигляді частини зубчастої муфти
| L | l | l1 | d | d1 | d2 | b | k | Зачеплення | |
| m | z | ||||||||
| 54,5 | 16 | 45 | 90 | 110 | 150 | 25 | 24,5 | 3 | 48 |
Варіанти збірки
Варіант збірки – це схема компонування та розташування основних елементів редуктора. Варто зазначити, що найбільш поширеними та затребуваними є редуктори РМ-350 з варіантом збірки 12, 21, 22, 11. Збірка 31, 32, 33 використовуються при установці кранових гальмових барабанів з електрогідравлічними гальмами ТКГ на другий кінець первинного валу. Кількість та виконання швидкохідних та тихохідних валів впливають на ціну редуктора.
При цьому деякі варіанти збірки є вкрай дефіцитними та виготовляються лише на замовлення.
Розшифровка маркування
Умовне позначення повної назви моделі редуктора містить інформацію про передавальне число, варіант збірки, міжосьову відстань і кліматичне виконання.
Підбір та покупка редуктору РМ-350
На чотири найбільш поширені варіанти збірки двоступінчастих редукторів РМ-350 припадає 36 моделей з різними передатними числами, маркування яких наведено в таблиці. Дізнайтеся характеристики, підбирайте потрібне для Вас маркування і замовляйте спеціалістам «Систем Якості»
| Варіант збірки/Передавальне число | 12 | 11 | 22 | 21 |
| 8 | РМ-350-8-12 | РМ-350-8-11 | РМ-350-8-22 | РМ-350-8-21 |
| 10 | РМ-350-10-12 | РМ-350-10-11 | РМ-350-10-22 | РМ-350-10-21 |
| 12,5 | РМ-350-12,5-12 | РМ-350-12,5-11 | РМ-350-12,5-22 | РМ-350-12,5-21 |
| 16 | РМ-350-16-12 | РМ-350-16-11 | РМ-350-16-22 | РМ-350-16-21 |
| 20 | РМ-350-20-12 | РМ-350-20-11 | РМ-350-20-22 | РМ-350-20-21 |
| 22,4 | РМ-350-22,4-12 | РМ-350-22,4-11 | РМ-350-22,4-22 | РМ-350-22,4-21 |
| 31,5 | РМ-350-31,5-12 | РМ-350-31,5-11 | РМ-350-31,5-22 | РМ-350-31,5-21 |
| 40 | РМ-350-40-12 | РМ-350-40-11 | РМ-350-40-22 | РМ-350-40-21 |
| 50 | РМ-350-50-12 | РМ-350-50-11 | РМ-350-50-22 | РМ-350-50-21 |
Ціни редуктора РМ-350
Ціна редуктора РМ-350 по Україні варіюється в залежності від новизни та якості. Надійний РМ-350 із заводською підготовкою та робочою гарантією можна купити за ціною 11000 грн. Ціна бу – 6000 грн без ПДВ. Але з ними обережніше.
Крім того, на вартість впливає варіант збірки та передавальне число. Дефіцитні моделі коштуватимуть дорожче. На редуктор РМ-350 ціну Вам підкажуть наші спеціалісти.
Редуктор РМ-350 працює з підйомними механізмами і високим крутним моментом. Неякісний РМ 350 може стати причиною простою підприємства та навіть травматизму. Купуючи у «Систем Якості», ви виключаєте можливість неприємних сюрпризів. Європейські стандарти технічного контролю надають «Системам» абсолютну статистику безвідмовності промислового обладнання.
Редуктор РМ-350 з передавальними числами 50; 40; 31,5; 22,4; 20; 16; 12,5; 10; 8 замовляйте спеціалістам «Систем Якості»
