Шкив тормозной

Каталог с характеристиками

Для определения диаметра внутреннего диаметра и типа исполнения, переходите к каталогу крановых редукторов и крановых электродвигателей МТН, МТКН, MTF, 4MT. Размеры шпоночных пазов по ГОСТ 8788-68.

Типоразмеры шкивов Диаметр, мм Ширина, мм Масса, кг Модель тормоза
Тормозной шкив d160 160 80 15 ТКГ-160
Тормозной шкив d200 200 95 20 ТКГ-200
Тормозной шкив d300 300 145 60 ТКГ-300
Тормозной шкив d400 400 185 90 ТКГ-400
Тормозной шкив d500 500 205 120 ТКГ-500
Тормозной шкив d600 600 250 180 ТКГ-600
Тормозной шкив d700 700 300 300 ТКГ-700
Тормозной шкив d800 800 390 390 ТКГ-800

Чертеж размеров

Чертеж габаритных размеров тормозного шкива (барабана) 300 400 200

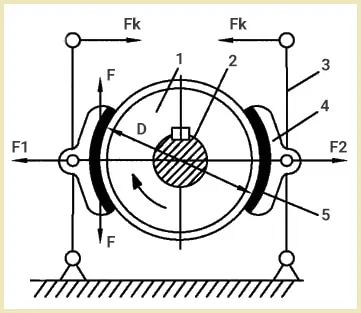

Устройство колодочного тормоза со шкивом для крана или лебедки

устройство шкива для колодочного тормоза лебедки - схема

Тормозной барабан (1) закреплён шпонкой на коническом либо цилиндрическом валу (2) электродвигателя или редуктора. К стойкам (3) прикреплены тормозные колодки (4) с накладками из фрикционной ленты (5). Сдвижение стоек рамы с усилием Fk под действием пружины, колодки сжимают шкив усилиями F1 и F2. Электромагнит или гидравлический толкатель растормаживают шкив разводя колодки с усилием F.

Строение тормоза с диаметром барабана 160, 200, 300, 400, 500 мм:

  1. Тормозной шкив;
  2. Вал затормаживаемого оборудования;
  3. Стойки рамы тормоза;
  4. Тормозные колодки;
  5. Тормозные накладки.

Требования к поверхности

  1. точность изготовления не ниже класса 4 по ГОСТ 25346, ГОСТ 25347;
  2. биение, овальность и конусность не более 0,0005D;
  3. твердость: сталь не ниже 35…45 HRC, чугун не ниже 250…300 НВ

Изготовление и покупка шкивов 160, 200, 300, 400, 500 мм

Элементы кранового тормоза мостового крана условно являются быстро изнашивающимися деталями. Замена необходима в случае выявления на посадочной или рабочей поверхности шкива:

  • Сколов, задиров и трещин;
  • Истончения обода до 75% от исходной толщины;
  • Неровностей глубиной 0,3 мм на площади превышающей 10%;
  • Деформаций, механических повреждений, вмятин.

В Украине налажено изготовление крановых тормозных шкивов диаметром 500, 400, 300, 200, 160 мм. Соблюдение всех требований к поверхности и посадочному месту по допускам доступно широкому кругу производителей. При этом фактически на рынок попадает множество халтурных изделий и БУ.

Системы качества изготавливают и продают складские запасы тормозных шкивов для мостовых, козловых, башенных кранов и муфт зубчатых МЗ.

Цена

Незначительное колебание стоимости в зависимости от новизны, качества и обстоятельности приемки ОТК делает нецелесообразной покупку шкивов БУ или кустарного производства.

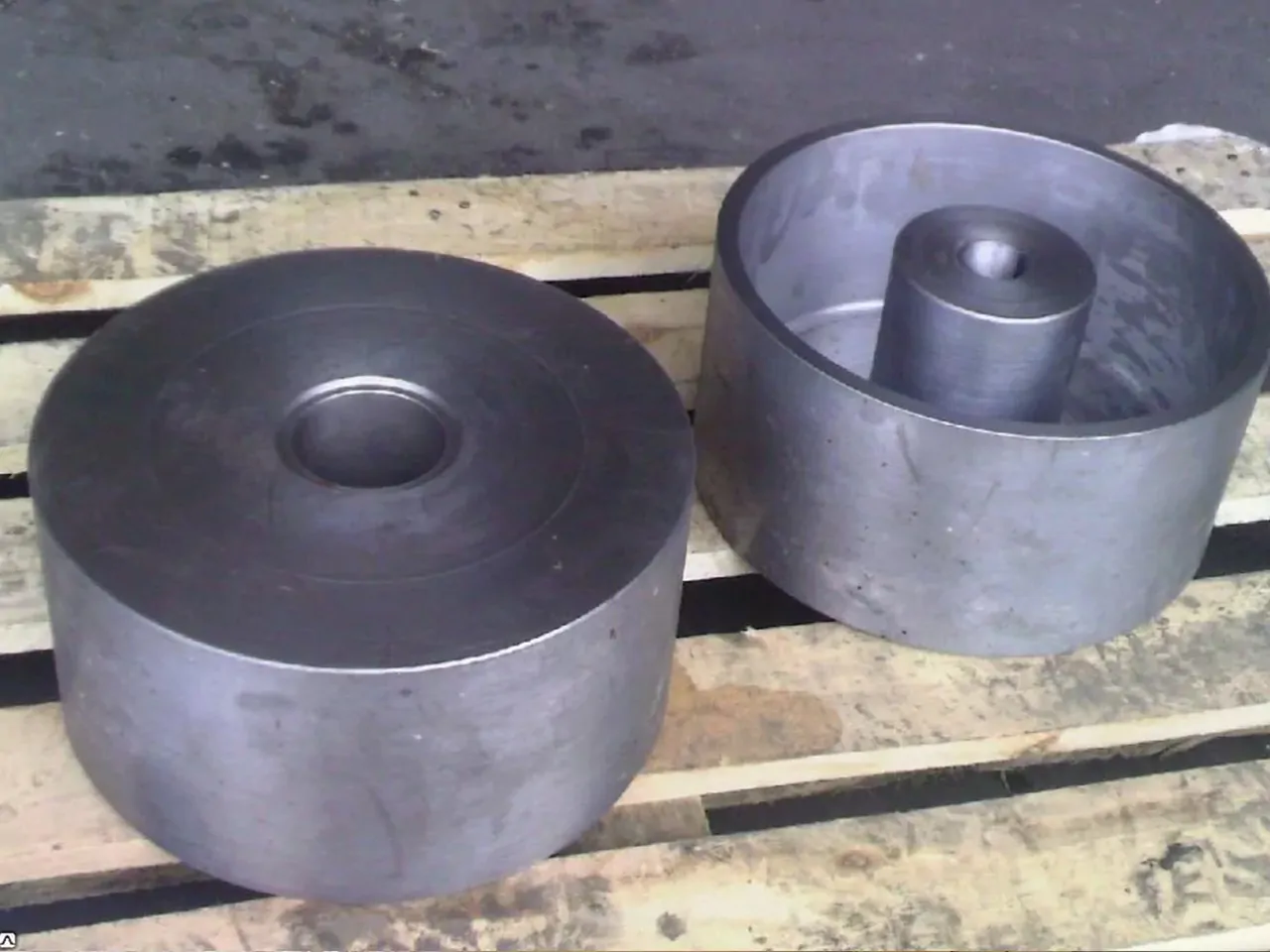

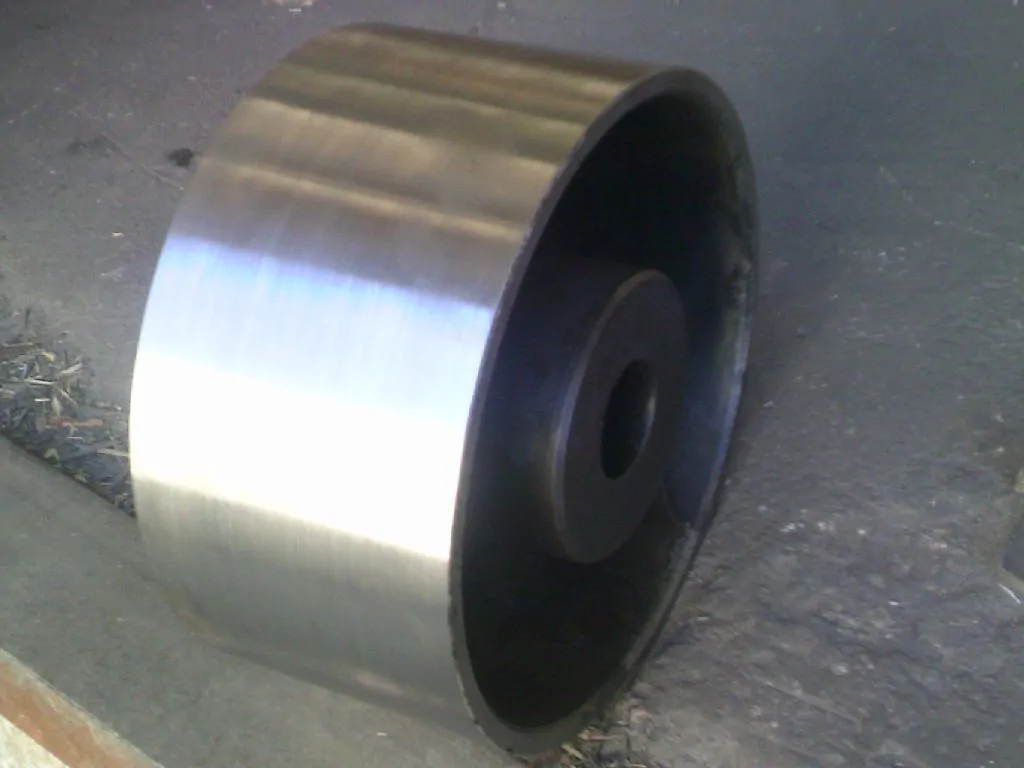

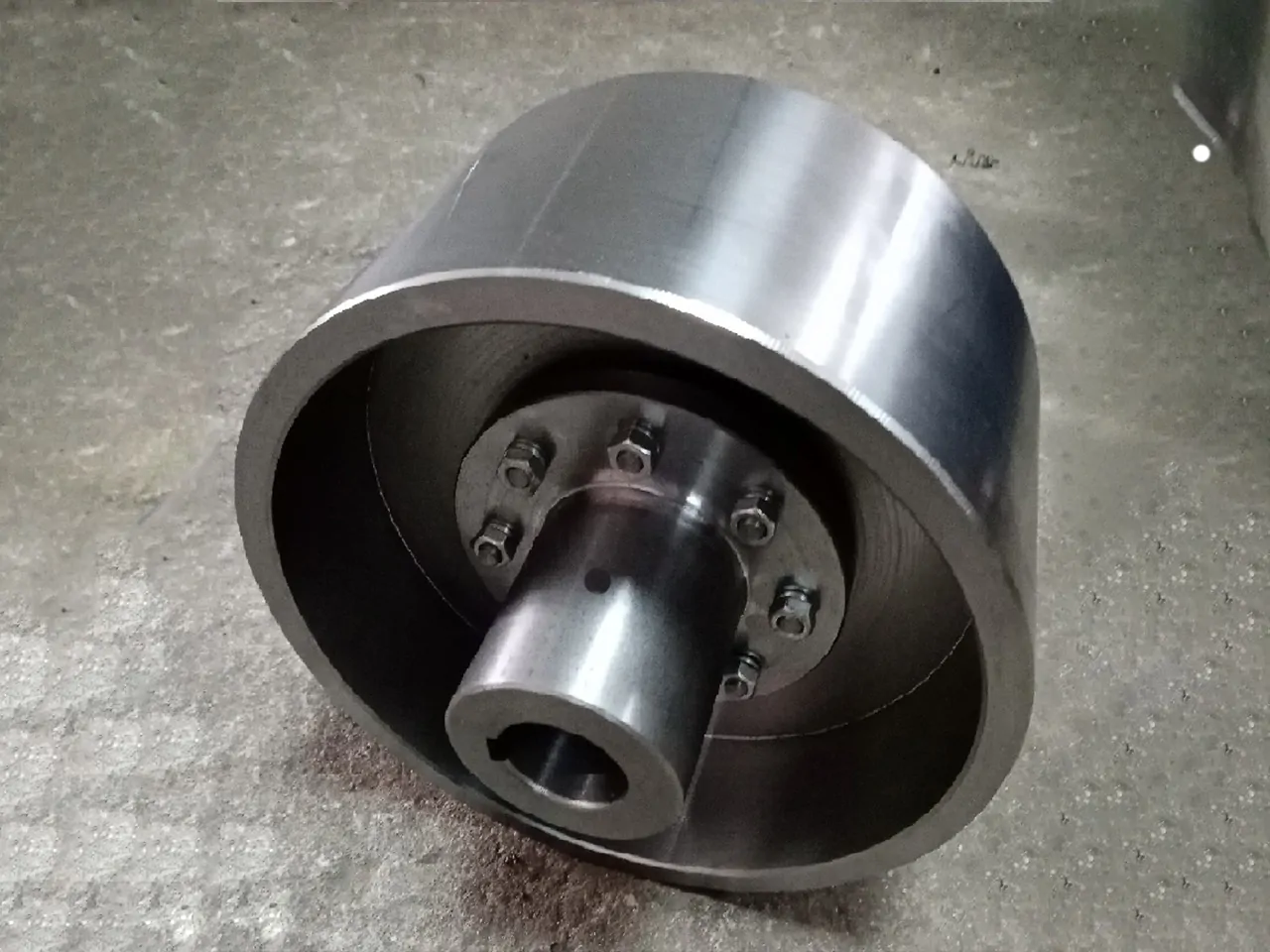

Диаметр тормозного шкива Цена, грн Фото готовой продукции
160 договорная барабан тормозной лебедки и крана в виде муфты мувп ф300 ф200 ф160 крановый тормозной барабан
200 договорная
300 договорная
400 договорная
500 договорная

Заказывайте колодочные тормоза с толкателем, электромагнитом либо просто тормозные шкивы 200, 300, 400, 500 и 160 мм для мостовых кранов и барабаны в виде муфты упругой втулочно-пальцевой МУВПТ у Систем Качества.
